PHOENIX_CONTACTI / OFL IF 2FX ST-D 2884033 PHOENIX CONTACT Module média

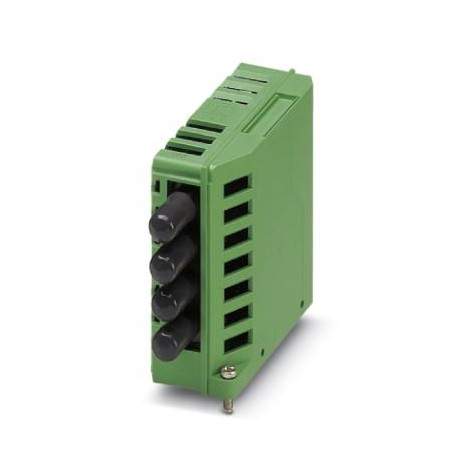

PHOENIX_CONTACT FL IF 2FX ST-D 2884033 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

FL IF 2FX ST-D 2884033 PHOENIX CONTACT Module média

Référence: FL IF 2FX ST-D

Code: 2884033

Fabricant: PHOENIX_CONTACT

Description:

Module média
Mod. Interface pour fibre optique pour connex. 100Base-FX multimode en fibre de verre (1300 nm), ST, connexion direction vers le bas

Catégories:

  • Installation de réseaux de communication > Convertisseur de média
  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 623,24 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2884033
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 422 (C-6-2017)
GTIN4046356049498
Poids par pièce (hors emballage)0,080 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Dimensions

Largeur31 mm
Hauteur83 mm
Profondeur72,5 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)0 °C ... 55 °C (pas de condensation)
Température ambiante (stockage/transport)-20 °C ... 70 °C
Humidité de l'air admissible (service)10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)10 % ... 95 % (pas de condensation)

Interfaces

Interface 1Ethernet : 100Base-FX selon IEEE 802.3
Distance de transmission10000 m (maximum (en fonction de la fibre utilisée))
Interface 2Ethernet : 100Base-FX selon IEEE 802.3
Nombre de ports2 (Multimode ST)
Vitesse de transmission100 MBit/s
Distance de transmission10000 m (fibre de verre avec F-G 62,5/125 0,7 dB/km F1000)
6400 m (fibre de verre avec F-G 50/125 0,7 dB/km F1200)
3000 m (fibre de verre avec F-G 62,5/125 2,6 dB/km F600)
2800 m (fibre de verre avec F-G 50/125 1,6 dB/km F800)
Longueur d'ondes1300 nm

Fonction

Fonctionnalité de baseModule d'interface pour le switch modulaire avec management

Tension d'alimentation

Tension d'alimentationpar la tête de station
Courant absorbé typique200 mA

Généralités

Type de montagedans le système hôte
Forme AXà grains fins
Poids net80 g
Matériau du boîtierPA

Contrôles mécaniques

Classe d'inflammabilité selon UL 94V0

Conformité aux directives CEM

Développé selon la normeIEC 61000-6.2
Norme d'essaiCEI 61000-4-2 (Immunité aux décharges électrostatiques)
Résultat du contrôleCritère B
Norme d'essaiCEI 61000-4-3 (Immunité aux champs électromagnétiques rayonnés)
Résultat du contrôleCritère A
Norme d'essaiCEI 61000-4-4 (Immunité aux transitoires rapides en salves)
Résultat du contrôleCritère A
Norme d'essaiCEI 61000-4-5 (Immunité à l'onde de choc (foudre))
Résultat du contrôleCritère A
Norme d'essaiCEI 61000-4-6 (Immunité aux perturbations conduites)
Résultat du contrôleCritère A
Norme d'essaiCEI 61000-4-8 (Immunité au champ magnétique 50 Hz)
Résultat du contrôleCritère A
Norme d'essaiEN 55022 (Perturbations radioélectriques)
Résultat du contrôleCritère A

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2004/108/CE
EmissionEN 61000-6-3/-4
ImmunitéEN 61000-6-2:2005
Vibration (stockage/transport)5g, 150 Hz, selon CEI 60068-2-6
Exempt de substances néfastes à l'application d'enduitsselon la spécification VW
Connexion selon la normeCUL
Isolation galvanique100Base-FX//alimentation
Classe d'inflammabilité selon UL 94V0
Vibrations (service)selon CEI 60068-2-6 : 5g, 150 Hz

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2884033 Installation de réseaux de communication (EC001467)

Nom de la caractéristiqueEthernet (EF003535)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFast Ethernet (EF003536)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGigabit Ethernet (EF003546)
Valeur de la caractéristiqueNon
Nom de la caractéristiquePower over Ethernet (EF005178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique89.09 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique30.9 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique72.61 mm
