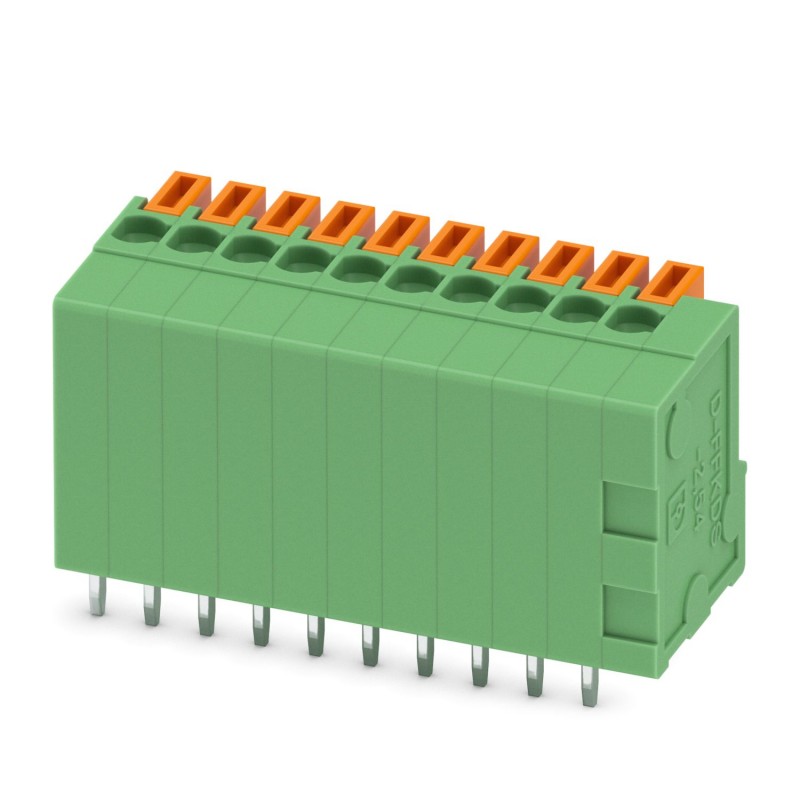

FFKDSA1/V-2,54-12 BDNZ:X11.5 1888975 PHOENIX CONTACT Bornier PCB
FFKDSA1/V-2,54-12 BDNZ:X11.5
1888975
PHOENIX_CONTACT
10
Bornier PCB
Bornier pour carte de circuit imprimé, courant nominal : 6 A, tension de dimensionnement (III/2) : 160 V, section nominale : 0,5 mm², Nombre de potentiels : 12, Nombre de rangées : 1, Nombre de pôles par rangée : 12, famille d’articles : FFKDS(A) 0,5/.. -V, pas : 2,54 mm, type de connexion : Connexion à ressort enfichable, montage : soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 90 °, couleur : vert, disposition des broches : disposition des broches : disposition des broches linéaires doubles, longueur des broches [P] : 3,4 mm, type d’emballage : emballage en boîte. L’article peut être aligné avec différents nombres de pôles !
Borne de circuit imprimé, intensité nominale: 6 A, tension de référence (III/2): 160 V, section nominale: 0,5 mm2, nombre de potentiels: 12, nombre de rangées: 1, nombre de pôles par rangée: 12, gamme d'articles: FFKDS(A) 0,5/..-V, pas: 2,54 mm, type de raccordement: Raccordement à ressort Push-in, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 90 °, coloris: vert, Disposition des broches: Brochage double linéaire, Longueur de broche [P]: 3,4 mm, nombre de picots par potentiel: 2, type de conditionnement: emballé dans un carton. L'article est juxtaposable à différents nombres de pôles !
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | FFKDS(A) 0,5/..-V |
| Ligne de produits | COMBICON Terminals XS |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Nombre de pôles | 12 |
| Pas | 2,54 mm |
| Nombre de connexions | 12 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 12 |
| Tracé brochage | Brochage double linéaire |
| Nombre de picots par potentiel | 2 |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Intensité nominale IN | 6 A |
| Tension nominale UN | 160 V |
| Tension de référence (III/3) | 63 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Technologie de raccordement | |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Section nominale | 0,5 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur rigide | 0,14 mm² ... 0,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 0,5 mm² |
| Section conduct. AWG | 26 ... 20 |
| Longueur à dénuder | 11 mm |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage double linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Indications sur les matériaux - Elément d'actionnement | |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Dessin coté |  |
| Pas | 2,54 mm |
| Largeur [w] | 32,98 mm |
| Hauteur [h] | 17 mm |
| Longueur [l] | 12,6 mm |
| Hauteur de montage | 13,6 mm |
| Longueur du picot de soudage [P] | 3,4 mm |
| Dimensions des picots | 0,5 x 0,8 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,1 mm |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60999 (VDE 0609-1):1994-04 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60999 (VDE 0609-1):1994-04 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,14 mm² / rigide / > 7 N |
| 0,14 mm² / souple / > 7 N | |
| 0,5 mm² / rigide / > 30 N | |
| 0,5 mm² / souple / > 30 N | |
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):1994-04 |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résistance d'isolement | |
| Spécification de contrôle | DIN CEI 60512-2:1994-05 |
| Résistance d'isolement pôles voisins | 1012Ω |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 63 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 1,6 mm |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 1,5 mm |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 1,6 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | IEC 60068-2-6:1982 + AMD 2:1985 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
