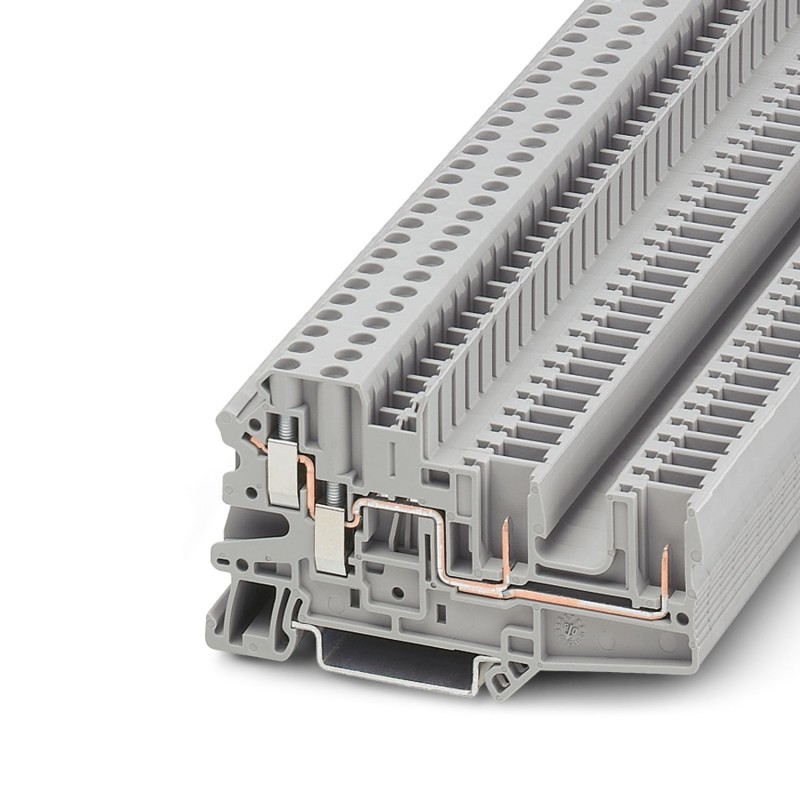

UT 4-QUATTRO/ 2P 3060296 PHOENIX CONTACT Blocs de jonction simple
UT 4-QUATTRO/ 2P
3060296
PHOENIX_CONTACT
50
Blocs de jonction simple
Borne de traversée, tension nominale : 500 V, courant nominal : 32 A, nombre de connexions : 4, type de connexion : Connexion à vis / connexion enfichable, Section de dimensionnement : 4 mm², section transversale : 0,14 mm² - 6 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction simple, tension nominale: 500 V, intensité nominale: 32 A, nombre de connexions: 4, type de raccordement: Raccord vissé/enfichable, Section de référence: 4 mm2, section : 0,14 mm2 - 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | La somme des intensités des conducteurs raccordés ne doit pas dépasser le courant de charge max. L'intensité et la tension sont fonction du connecteur utilisé. |
| Généralités | |
| Remarque | Le courant total de tous les conducteurs raccordés ne doit pas dépasser le courant de charge max. |
| En cas de connexion volante, un film isolant doit être mis en place entre le connecteur et les surfaces conductrices d'électricité. | |
| Type de produit | Bloc de jonction enfichable |
| Gamme de produits | UT |
| Nombre de connexions | 4 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 1,02 W |
| Nombre de raccordements par étage | 4 |
| Section nominale | 4 mm² |
| Etage 1 unten 1+2 | |
| Filetage vis | M3 |
| Couple de serrage | 0,6 ... 0,8 Nm |
| Longueur à dénuder | 9 mm |
| Gabarit | A4 |
| Connexion selon la norme | CEI 61984 |
| Section de conducteur rigide | 0,14 mm² ... 6 mm² |
| Section du conducteur AWG | 26 ... 10 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 6 mm² |
| Section de conducteur souple [AWG] | 26 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 4 mm² |
| 2 conducteurs rigides de même section | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,14 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1 mm² |
| Int. nom. | 32 A (tenir compte du derating) |
| Courant de charge maximal | 32 A (pour une section de conducteur de 6 mm²) |
| Tension nominale | 500 V |
| Section nominale | 4 mm² |
| Largeur | 6,2 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 82,4 mm |
| Profondeur sur NS 35/7,5 | 47,5 mm |
| Profondeur sur NS 35/15 | 55 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 7,3 kV |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 4 mm² | 0,48 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 1,89 kV |
| Résultat | Essai réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Fixation sur le support | |
| Force d'essai, valeur de consigne | 1 N |
| Résultat | Essai réussi |
| Durée de vie en service | |
| Nombre de cycles d'enfichage | 100 |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 0,964 (m/s²)²/Hz |
| Accélération | 0,58g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C (Température max. de service, voir courbe de déclassement) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 61984 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 1 |
| Nombre de positions de serrage par étage (EF002660) | 4 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 82.4 mm |
| Profondeur (EF000049) | 47.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
