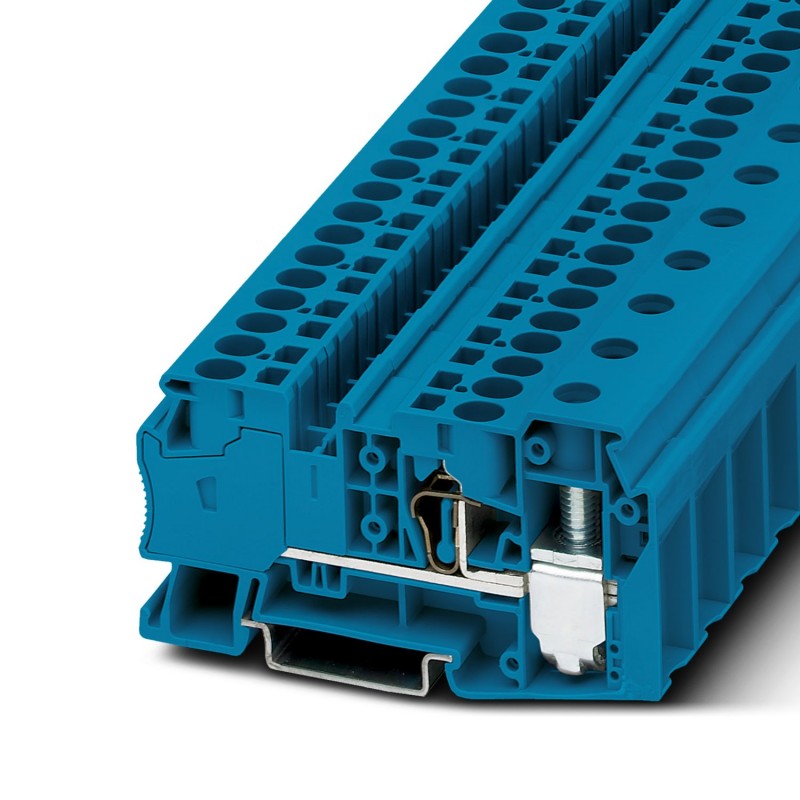

STU 35/ 4X10 BU 3033210 PHOENIX CONTACT Borne collectrices de potentiel
STU 35/ 4X10 BU
3033210
PHOENIX_CONTACT
25
Borne collectrices de potentiel
Borne de potentiel collectif, tension nominale : 1000 V, courant nominal : 41 A, nombre de connexions : 5, type de connexion : Raccord à ressort, dérivation, section de cotation : 6 mm², section de cotation : 0,2 mm² - 10 mm², raccord à vis, raccord collectif, Section de cotation : 35 mm², section de frappe : 1,5 mm² - 50 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : bleu
Borne collectrices de potentiel, tension nominale: 1000 V, intensité nominale: 41 A, Dérivation, type de raccordement: Raccordement à ressort, Section de référence: 6 mm2, section: 0,2 mm2 - 10 mm2, Raccordement collectif, type de raccordement: Raccordement vissé, Section de référence: 35 mm2, section: 1,5 mm2 - 50 mm2, montage: NS 35/7,5, NS 35/15, coloris: bleu
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | |
| Remarque | Il ne faut pas dépasser le courant de charge max. des différents points de connexion. |
| Pour les applications de distribution d'énergie, il faut respecter la norme CEI 60364-4-43:2008, modifiée + rectifiée Oct. 2008 (DIN VDE 0100-430:2010-10) Paragraphe 433.2 et suivants ! | |
Propriétés du produit
| Type de produit | Bloc de jonction hybride |
| Nombre de connexions | 5 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 4,06 W |
Caractéristiques de raccordement
| Nombre de raccordements par étage | 5 |
| Section nominale | 35 mm² |
| Dérivation | |
| Longueur à dénuder | 12 mm |
| Gabarit | A5 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 10 mm² |
| Section du conducteur AWG | 24 ... 8 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 6 mm² |
| Section de conducteur souple [AWG] | 24 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 6 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 6 mm² |
| Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) | 0,5 mm² ... 1,5 mm² |
| Int. nom. | 41 A |
| Courant de charge maximal | 41 A (pour une section de conducteur de 10 mm², la somme des intensités des conducteurs raccordés ne doit pas dépasser le courant de charge max.) |
| Tension nominale | 1000 V |
| Section nominale | 6 mm² |
| Raccordement collectif | |
| Filetage vis | M6 |
| Couple de serrage | 3,2 ... 3,7 Nm |
| Longueur à dénuder | 18 mm |
| Gabarit | B9 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 1,5 mm² ... 50 mm² |
| Section du conducteur AWG | 16 ... 1/0 (conversion selon CEI) |
| Section de conducteur souple | 1,5 mm² ... 35 mm² |
| Section de conducteur souple [AWG] | 16 ... 2 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 1,5 mm² ... 35 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 1,5 mm² ... 35 mm² |
| Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) | 1,5 mm² ... 10 mm² |
| 2 conducteurs rigides de même section | 1,5 mm² ... 16 mm² |
| 2 conducteurs souples de même section | 1,5 mm² ... 10 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 1,5 mm² ... 10 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 1,5 mm² ... 10 mm² |
| Int. nom. | 125 A |
| Courant de charge maximal | 125 A (pour une section de conducteur de 50 mm²) |
| Tension nominale | 1000 V |
| Section nominale | 35 mm² |
Dimensions
| Largeur | 16,2 mm |
| Hauteur | 86 mm |
| Profondeur sur NS 35/7,5 | 46,8 mm |
| Profondeur sur NS 35/15 | 54,3 mm |
Indications sur les matériaux
| Couleur | bleu (RAL 5015) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Contrôles électriques
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 9,8 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 10 mm² | 1,2 kA |
| Résistance aux courants de courte durée 6 mm² | 0,72 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 2 kV |
| Résultat | Essai réussi |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
Contrôles mécaniques
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Profilé/support de fixation | NS 35/7,5 |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 1,5 mm2/0,4 kg |
| 35 mm2/6,8 kg | |
| 50 mm² / 9,5 kg | |
| Résultat | Essai réussi |
Conditions environnementales et de durée de vie
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s²)²/Hz |
| Accélération | 0,8g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2018-05 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
| CEI 60947-7-1 |
Montage
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 41 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par borne à ressort |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 1 |
| Nombre de positions de serrage par étage (EF002660) | 5 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 16.2 mm |
| Hauteur (EF000040) | 86 mm |
| Profondeur (EF000049) | 46.8 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Bleu |
| Étages reliés à l'intérieur (EF002661) | Oui |
