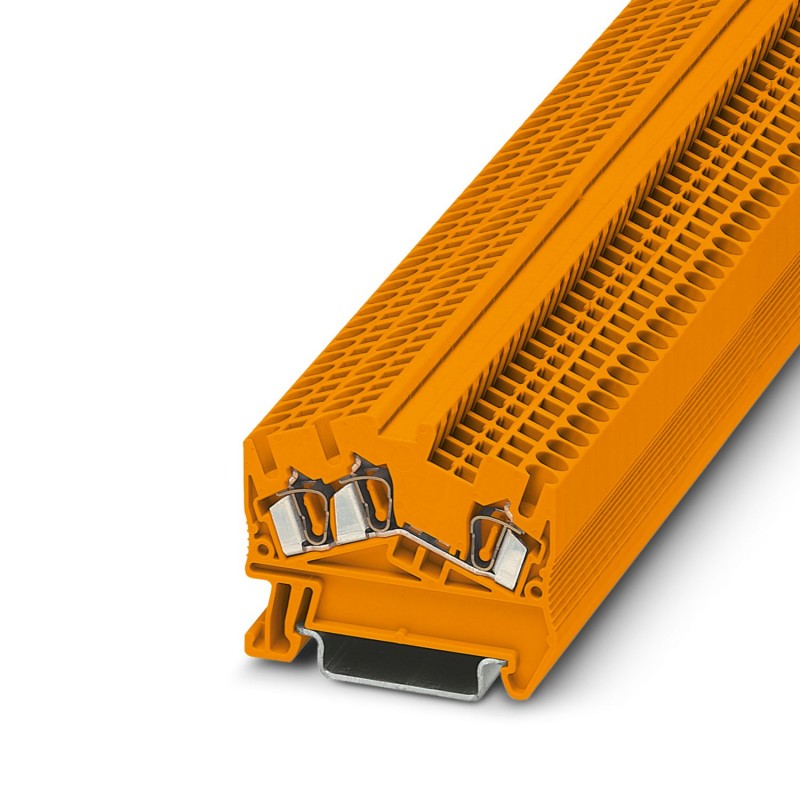

STS 2,5-TWIN OG 3037504 PHOENIX CONTACT Blocs de jonction simple
STS 2,5-TWIN OG
3037504
PHOENIX_CONTACT
50
Blocs de jonction simple
Borne de traversée, tension nominale : 800 V, courant nominal : 24 A, nombre de connexions : 3, type de connexion : raccord à ressort, 1er étage, section de cotation : 2,5 mm², section : 0,08 mm² - 4 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : orange
Blocs de jonction simple, tension nominale: 800 V, intensité nominale: 24 A, nombre de connexions: 3, type de raccordement: Raccordement à ressort, 1er étage, Section de référence: 2,5 mm2, section : 0,08 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: orange
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Blocs de jonction multiconducteurs |
| Nombre de connexions | 3 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Nombre de raccordements par étage | 3 |
| Section nominale | 2,5 mm² |
| 1er étage | |
| Longueur à dénuder | 10 mm |
| Gabarit | A3 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,08 mm² ... 4 mm² |
| Section du conducteur AWG | 28 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,08 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 28 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² |
| Int. nom. | 24 A (pour une section de conducteur de 4 mm²) |
| Courant de charge maximal | 28 A (pour une section de conducteur de 4 mm², la somme des intensités des conducteurs raccordés ne doit pas dépasser le courant de charge max.) |
| Tension nominale | 800 V |
| Section nominale | 2,5 mm² |
| Données assignées (ATEX/IECEx) | |
| Repérage | II 2 G Ex eb IIC Gb |
| Plage de température de service | -60 °C ... 110 °C |
| Accessoires homologués Ex | 3031762 D-STS 2,5 |
| 3206209 ATP-QTC | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Liste ponts | Pont enfichable / FBS 2-5 / 3030161 |
| Pont enfichable / FBS 3-5 / 3030174 | |
| Pont enfichable / FBS 4-5 / 3030187 | |
| Pont enfichable / FBS 5-5 / 3030190 | |
| Pont enfichable / FBS 10-5 / 3030213 | |
| Pont enfichable / FBS 20-5 / 3030226 | |
| Pont enfichable / FBS 50-5 / 3038930 | |
| Données de pontage | 21 A / 2,5 mm² |
| Augmentation de température Ex | 40 K (21 A / 2,5 mm²) |
| Tension de référence | 550 V |
| lorsque le pontage est réalisé avec un pont | 550 V |
| - pour pontage discontinu | 352 V |
| - pour pontage sectionné | 275 V |
| - pour pontage coupé avec couvercle | 220 V |
| - pour pontage sectionné avec séparateur | 352 V |
| Tension d'isolement assignée | 500 V |
| Sortie | (permanent) |
| Étage Ex Généralités | |
| Courant de référence | 21 A |
| Courant de charge maximal | 25,5 A |
| Résistance de contact | 1,08 mΩ |
| Caractéristiques raccordement Ex Généralités | |
| Section nominale | 2,5 mm² |
| Section assignée AWG | 14 |
| Capacité de raccordement rigide | 0,08 mm² ... 4 mm² |
| Capacité de raccordement AWG | 28 ... 12 |
| Capacité de raccordement flexible | 0,08 mm² ... 2,5 mm² |
| Capacité de raccordement AWG | 28 ... 14 |
| Largeur | 5,2 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 50,8 mm |
| Profondeur sur NS 35/7,5 | 43 mm |
| Profondeur sur NS 35/15 | 50,5 mm |
| Couleur | orange (RAL 2003) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.08 mm² |
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par borne à ressort |
| Finition raccordement électrique 2 (EF002527) | Raccordement par borne à ressort |
| Nombre de positions de serrage par étage (EF002660) | 3 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 50.8 mm |
| Profondeur (EF000049) | 43 mm |
| Finition antidéflagrante 'Ex e' (EF008498) | Oui |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Orange |
| Étages reliés à l'intérieur (EF002661) | Oui |
