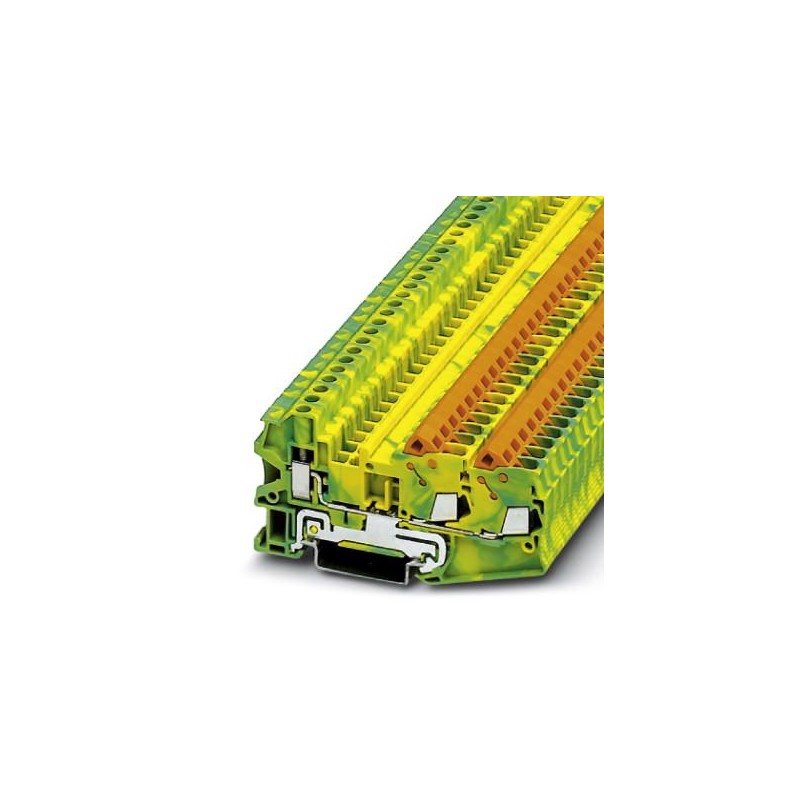

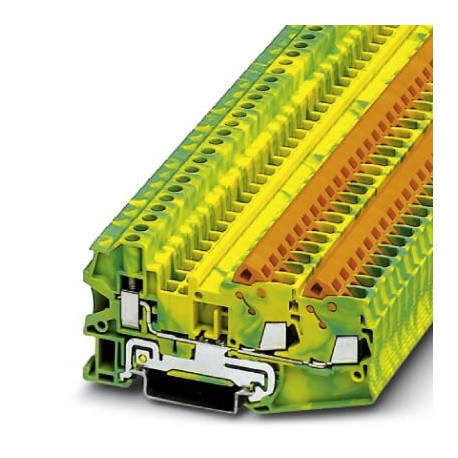

QTCU 2,5-TWIN-PE 3050329 PHOENIX CONTACT Bloc de jonction pour conducteur de protection
QTCU 2,5-TWIN-PE
3050329
PHOENIX_CONTACT
50
Bloc de jonction pour conducteur de protection
Connectivité armoires industrielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3050329 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 210 (C-1-2017) |
| GTIN | 4046356056168 |
| Poids par pièce (hors emballage) | 0,018 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 3 |
| Section nominale | 2,5 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Température ambiante (confirmation) | -10 °C ... 90 °C |
| Type de raccordement | Raccordement rapide |
| Connexion selon la norme | CEI 60947-7-2 |
| Type de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI 60947-7-2 |
| Paroi latérale ouverte | oui |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensions
| Largeur | 6,2 mm |
|---|---|
| Longueur | 82,5 mm |
| Hauteur NS 35/7,5 | 42,8 mm |
| Hauteur NS 35/15 | 50,3 mm |
| Largeur de flasque | 2,2 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement rapide |
|---|---|
| Connexion selon la norme | CEI 60947-7-2 |
| Remarque | Respecter l'intensité admissible des profilés. |
| Diamètre max. du fil avec isolant | 3,8 mm |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 20 |
| Section de conducteur AWG souple max. | 14 |
| Connexion selon la norme | CEI/EN 60079-7 |
| Désignation du certificat de contrôle | KEMA 05ATEX2148 U |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 14 |
| Matériau isolant de fil | PVC / PE |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| CEI 60947-7-2 | |
| CEI 60947-7-2 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141130eCl@ss 4.127141130eCl@ss 5.027141130eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3050329-QTCU 2,5-TWIN-PE | 115 Kbytes |
|
