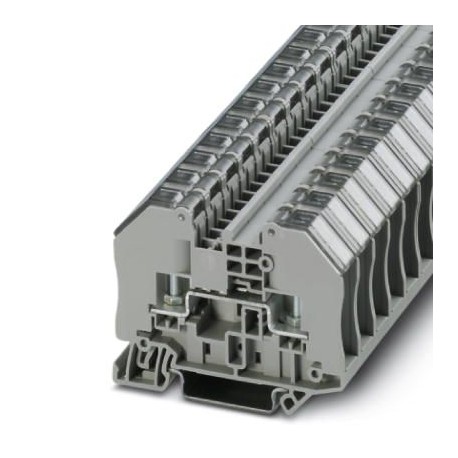

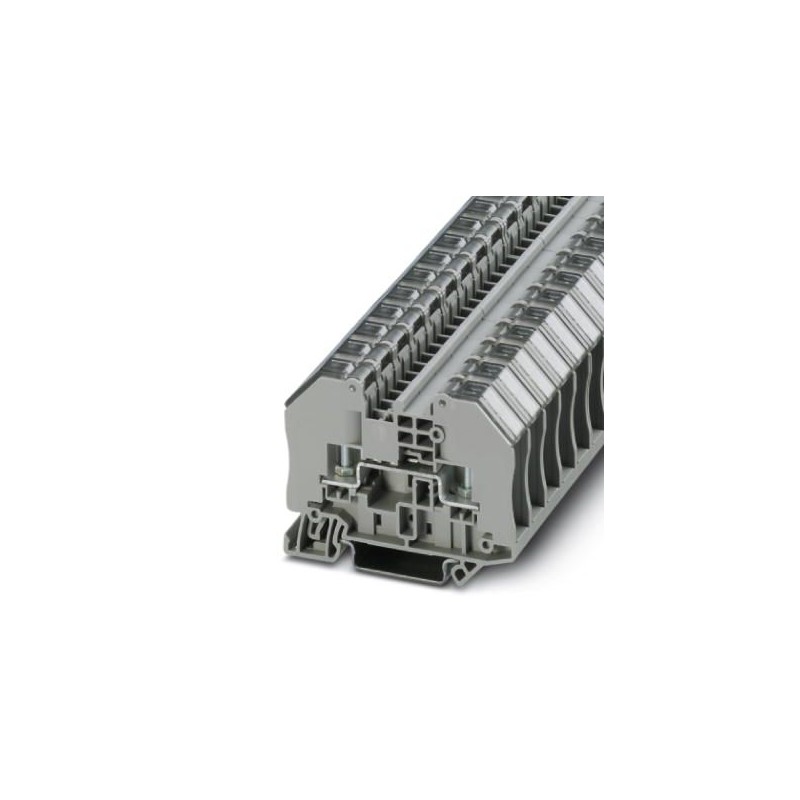

RTO 3-TC 3049945 PHOENIX CONTACT Blocs de jonction simple
RTO 3-TC
3049945
PHOENIX_CONTACT
50
Blocs de jonction simple
Bornier d’alimentation avec technologie de connexion par goujon et couvercle de protection transparent, section : 0,1 - 2,5 mm², AWG : 26 - 14, largeur : 12,3 mm, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3049945 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 377 (C-1-2017) |
| GTIN | 4046356425162 |
| Poids par pièce (hors emballage) | 0,021 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Attention : utiliser la rallonge BE-RT... (voir Accessoires) lorsque les cosses ne sont pas isolées. |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 2,5 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Courant de charge maximal | 24 A (pour une section de conducteur de 2,5 mm²) |
| Intensité nominale IN | 24 A |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | oui |
Dimensions
| Largeur | 12,3 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 66 mm |
| Hauteur NS 35/7,5 | 51 mm |
| Hauteur NS 35/15 | 58,5 mm |
Caractéristiques de raccordement
| Remarque | Boulon de raccordement |
|---|---|
| Type de raccordement | Raccordement par tige filetée |
| Filetage vis | M3 |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,1 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 26 |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,1 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Raccordement par cosse conforme à la norme | DIN 46234 |
| Section de raccordement par cosse min. | 0,5 mm² |
| Section de raccordement par cosse max. | 2,5 mm² |
| Diamètre œil de la cosse min | 3,2 mm |
| Largeur de la cosse max. | 6 mm |
| Diamètre des boulons | 3 mm |
| Raccordement par cosse conforme à la norme | DIN 46237 |
| Section de raccordement par cosse min. | 1 mm² |
| Section de raccordement par cosse max. | 2,5 mm² |
| Diamètre œil de la cosse min | 3,2 mm |
| Largeur de la cosse max. | 6 mm |
| Diamètre des boulons | 3 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par boulon |
| Finition raccordement électrique 2 (EF002527) | Raccordement par boulon |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 12.3 mm |
| Hauteur (EF000040) | 66 mm |
| Profondeur (EF000049) | 51 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3049945-RTO 3-TC | 101 Kbytes |
|
