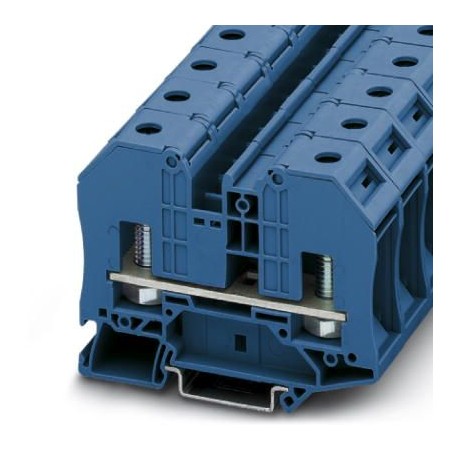

PHOENIX_CONTACT RT 8 BU 3049148 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

RT 8 BU 3049148 PHOENIX CONTACT Bloc de jonction à tige filetée

Référence: RT 8 BU

Code: 3049148

Fabricant: PHOENIX_CONTACT

Description:

Bloc de jonction à tige filetée
Bornier traversant avec technologie d’assemblage par goujons, section : 2,5 - 35 mm², AWG : 14 - 2, largeur 20,2 mm, couleur : bleu

Catégories:

  • Blocs de jonction > Bloc de jonction traversant
  • PHOENIX_CONTACT > Connectivité armoires industrielles

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 397,46 €

Prix unitaire: 15,8984 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande3049148
Unité de conditionnement25 pcs
Quantité minimum de commande25 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 383 (C-1-2017)
GTIN4046356284677
Poids par pièce (hors emballage)0,096 KGM
Numéro du tarif douanier85369010
Pays d'origineCN (Chine)

Généralités

RemarqueAttention : utiliser la rallonge BE-RT... (voir Accessoires) lorsque les cosses ne sont pas isolées.
Nombre de pôles1
Nombre d'étages1
Nombre de connexions2
Potentiels1
Section nominale35 mm²
Colorisbleu
Matériau isolantPA
Classe d'inflammabilité selon UL 94V0
Domaine d'applicationIndustrie ferroviaire
Construction mécanique
Construction d’installations
Industrie des process
Tension de choc assignée8 kV
Degré de pollution3
Catégorie de surtensionIII
Groupe d'isolantI
Puissance dissipée maximale en condition nominale4,06 W
Courant de charge maximal125 A (pour une section de conducteur de 35 mm²)
Intensité nominale IN125 A
Tension nominale UN1000 V (Tension de référence pour point de sectionnement ouvert 500 V)
Paroi latérale ouverteoui
Indice relatif température matériau isolant (Elec. ; UL 746 B)130 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilisation d'un isolant statique au froid-60 °C
Comportements au feu pour véhicules ferroviaires (DIN 5510-2)Test réussi
Contrôle avec une flamme d'essai (DIN EN 60695-11-10)V0
Indice de l'oxygène (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 classe 12
NF F16-101, NF F10-102 classe F2
Inflammabilité en surface NFPA 130 (ASTM E 162)réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)réussi
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)28 MJ/kg
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26HL 1 - HL 3

Dimensions

Largeur20,3 mm
Largeur de flasque2,2 mm
Longueur84 mm
Hauteur NS 35/7,563,8 mm
Hauteur NS 35/1571,3 mm

Caractéristiques de raccordement

RemarqueBoulon de raccordement
Type de raccordementRaccordement par tige filetée
Filetage visM8
Couple de serrage min.4,5 Nm
Couple de serrage max.5 Nm
Connexion selon la normeCEI 60947-7-1
Section de conducteur rigide min.1,5 mm²
Section de conducteur rigide max.35 mm²
Section de conducteur souple min.2,5 mm²
Section de conducteur souple max.35 mm²
Section de conducteur souple AWG min.14
Section de conducteur AWG souple max.2
Section de conducteur souple avec embout et cône d'entrée isolant min.2,5 mm²
Section de conducteur souple avec embout et cône d'entrée isolant max.35 mm²
Raccordement par cosse conforme à la normeDIN 46234
Section de raccordement par cosse min.2,5 mm²
Section de raccordement par cosse max.35 mm²
Diamètre œil de la cosse min8,4 mm
Largeur de la cosse max.16 mm
Diamètre des boulons8 mm
Raccordement par cosse conforme à la normeDIN 46235
Diamètre œil de la cosse min8,4 mm
Largeur de la cosse max.14 mm
Diamètre des boulons8 mm
Raccordement par cosse conforme à la normeDIN 46237
Section de raccordement par cosse min.2,5 mm²
Section de raccordement par cosse max.6 mm²
Diamètre œil de la cosse min8,4 mm
Largeur de la cosse max.14 mm
Diamètre des boulons8 mm

Normes et spécifications

Connexion selon la normeCUL
CEI 60947-7-1
Classe d'inflammabilité selon UL 94V0
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 3049148 Blocs de jonction (EC000897)

Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique2.5 mm²
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique125 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueFinition raccordement électrique 1 (EF002526)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueFinition raccordement électrique 2 (EF002527)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueNombre de positions de serrage par étage (EF002660)
Valeur de la caractéristique2
Nom de la caractéristiqueAdapté aux matériaux conducteurs (EF012572)
Valeur de la caractéristiqueAluminium/cuivre
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-60 °C
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique20.3 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique84 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique63.8 mm
Nom de la caractéristiquePlaque de fermeture requise (EF002525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueBleu
Nom de la caractéristiqueÉtages reliés à l'intérieur (EF002661)
Valeur de la caractéristiqueOui
