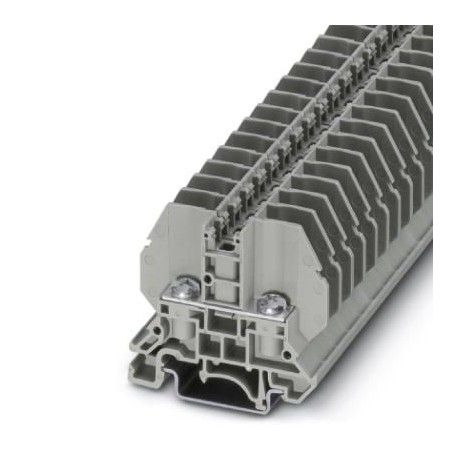

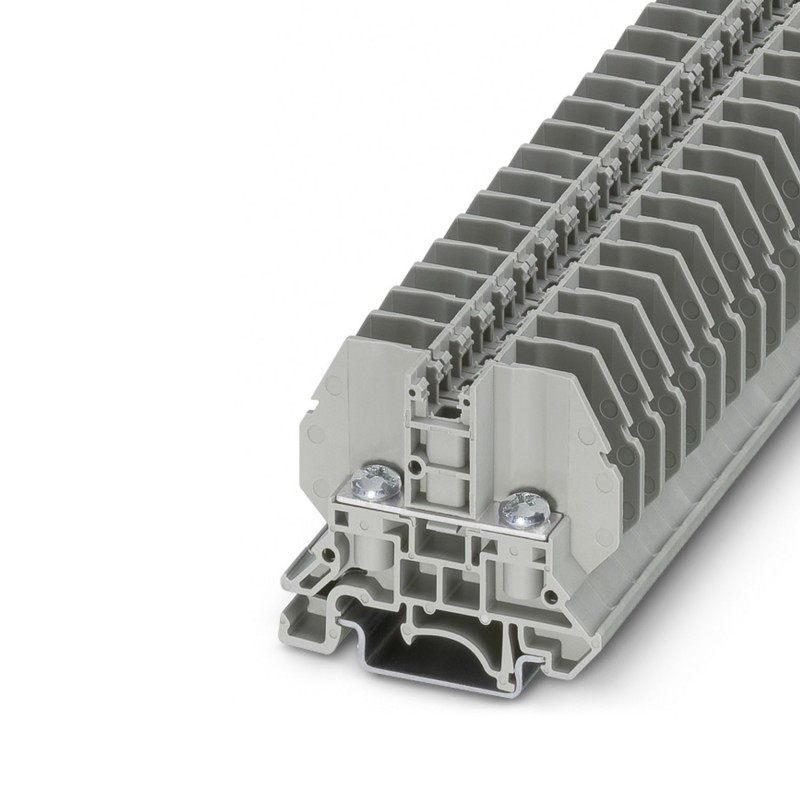

RSC 4 3058127 PHOENIX CONTACT Bloc de jonction à tige filetée
RSC 4
3058127
PHOENIX_CONTACT
50
Bloc de jonction à tige filetée
Bornier traversant avec technologie d’assemblage par boulon, section : 0,1 - 6 mm², AWG : 26 - 10, largeur : 9 mm, couleur : gris
Bloc de jonction de traversée avec connectique à boulon, section : 0,1 - 6 mm2, AWG : 26 - 10, largeur 9 mm, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | |
| Remarque | La tension assignée d'isolement s'applique aux cosses isolées selon DIN 46237:1970-07 et aux cosses non isolées selon DIN 46234:1980-03 avec gaine thermorétractable. |
Propriétés du produit
| Type de produit | Bloc de jonctions à tige filetée |
| Gamme de produits | RSC |
| Pas | 9 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 1,02 W |
Caractéristiques de raccordement
| Nombre de raccordements par étage | 2 |
| Section nominale | 4 mm² |
| Longueur à dénuder | La longueur à dénuder dépend de la consigne du fabricant de cosses. |
| Connexion selon la norme | CEI 60947-7-1 |
| Int. nom. | 32 A |
| Courant de charge maximal | 32 A |
| Tension nominale | 800 V |
| Section nominale | 4 mm² |
| Raccordement de la cosse DIN 46234:1980-03 | |
| Connexion selon la norme | DIN 46234:1980-03 |
| Section | 0,1 mm² ... 6 mm² |
| Section AWG | 26 ... 10 (conversion selon CEI) |
| Diamètre de l'œil | 4,3 mm |
| Largeur | 8 mm |
| Diamètre des boulons | 4 mm |
| Filetage vis | M4 |
| Couple de serrage | 1,2 ... 1,4 Nm |
| Connexion selon la norme | DIN 46237:1970-07 |
| Section | 0,5 mm² ... 2,5 mm² |
| Section AWG | 26 ... 10 (conversion selon CEI) |
| Diamètre de l'œil | 4,3 mm |
| Largeur | 8 mm |
| Diamètre des boulons | 4 mm |
| Filetage vis | M4 |
| Couple de serrage | 1,2 ... 1,4 Nm |
| Code couleur cosses annulaires : rouge | 1 mm² |
| Code couleur cosses annulaires : bleu | 2,5 mm² |
Dimensions
| Largeur | 9 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 53,3 mm |
| Profondeur sur NS 32 | 52,1 mm |
| Profondeur sur NS 35/7,5 | 47,1 mm |
| Profondeur sur NS 35/15 | 54,6 mm |
| Pas | 9 mm |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Contrôles électriques
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 9,8 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 4 mm² | 0,48 kA |
| Résistance aux courants de courte durée 6 mm² | 0,72 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 2 kV |
| Résultat | Essai réussi |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
Contrôles mécaniques
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Profilé/support de fixation | NS 32/NS 35 |
| Force d'essai, valeur de consigne | 1 N |
| Résultat | Essai réussi |
Conditions environnementales et de durée de vie
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 0,2g²/Hz |
| Accélération | 0,8g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
Montage
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par boulon |
| Finition raccordement électrique 2 (EF002527) | Raccordement par boulon |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 9 mm |
| Hauteur (EF000040) | 53.3 mm |
| Profondeur (EF000049) | 47.1 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
