PHOENIX_CONTACTConnectivité armoires industriellesVBSTB 4-FS (6-2,8-0,8) 3070435 PHOENIX CONTACT Blocs de jonction simple

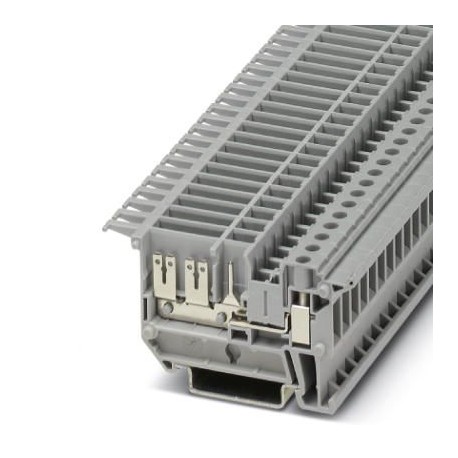

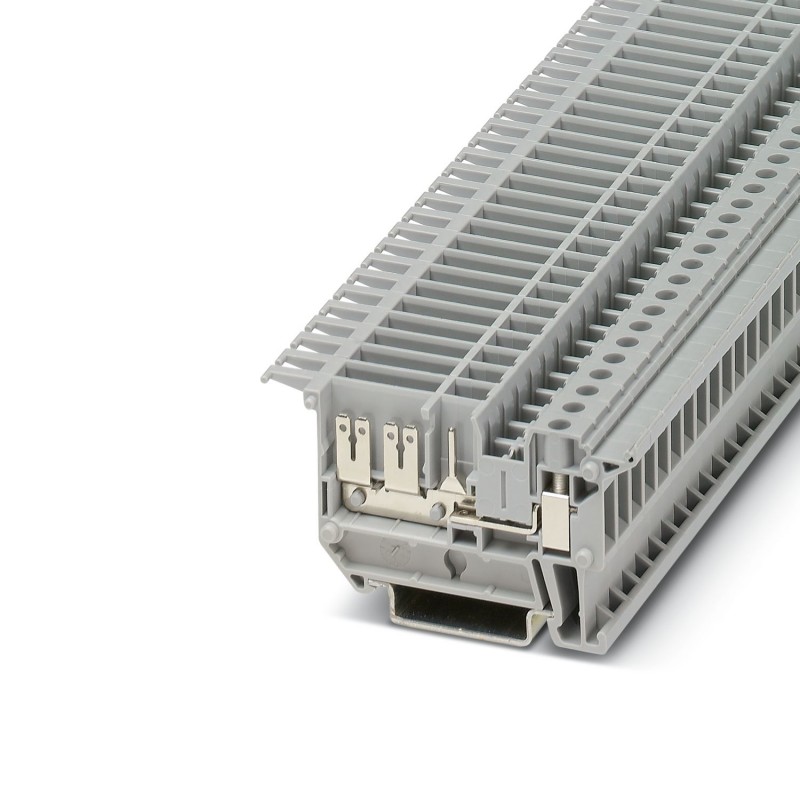

PHOENIX_CONTACT VBSTB 4-FS (6-2,8-0,8) 3070435 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VBSTB 4-FS (6-2,8-0,8) 3070435 PHOENIX CONTACT Blocs de jonction simple

Référence: VBSTB 4-FS (6-2,8-0,8)

Code: 3070435

Fabricant: PHOENIX_CONTACT

Description:

Blocs de jonction simple
Borne traversante, tension nominale : 800 V, courant nominal : 24 A, 1er étage, raccordement à droite, type de raccordement : Raccord à vis, Section de dimensionnement : 2,5 mm², section : 0,2 mm² - 4 mm², montage : NS 35/7.5, NS 35/15, couleur : gris
Blocs de jonction simple, L'intensité et la tension sont fonction de la fiche utilisée., tension nominale: 800 V, intensité nominale: 23 A, 1er étage connexion à droite, type de raccordement: Raccordement vissé, Section de référence: 2,5 mm2, section: 0,2 mm2 - 4 mm2, montage: NS 35/7,5, NS 35/15, coloris: gris

Catégories:

  • Blocs de jonction > Bloc de jonction traversant
  • PHOENIX_CONTACT > Connectivité armoires industrielles

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 254,50 €

Prix unitaire: 5,09 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Remarques
GénéralitésL'intensité et la tension sont fonction de la fiche utilisée.
Généralités
RemarqueLe courant total de tous les conducteurs raccordés ne doit pas dépasser le courant de charge max.
La tension assignée d'isolement est de 500 V en cas d'utilisation du connecteur de module.
Lorsque des clips sont utilisés, tenez compte de leur courant de charge maximum conformément à DIN EN 61210 (tableau 7).
Propriétés du produit
Type de produitBloc de jonction de traversée
Gamme de produitsVBSTB
Nombre de connexions4
Nombre de rangées1
Potentiels1
État de la gestion des données
Révision de l'article09
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3
Propriétés électriques
Tension de tenue aux chocs assignée8 kV
Puissance dissipée maximale en condition nominale1,02 W
Caractéristiques de raccordement
Nombre de raccordements par étage4
Section nominale4 mm²
1er étage connexion à droite
Filetage visM3
Couple de serrage0,6 ... 0,8 Nm
Longueur à dénuder8 mm
GabaritA4
Section de conducteur rigide0,2 mm² ... 4 mm²
Section du conducteur AWG24 ... 12 (conversion selon CEI)
Section de conducteur souple0,2 mm² ... 4 mm²
Section de conducteur souple [AWG]24 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)0,25 mm² ... 4 mm²
Section de conducteur flexible (embout avec douille en plastique)0,25 mm² ... 2,5 mm²
Section avec pont d'insertion rigide2,5 mm²
Section avec pont d'insertion souple2,5 mm²
2 conducteurs rigides de même section0,2 mm² ... 1,5 mm²
2 conducteurs souples de même section0,2 mm² ... 1,5 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique0,25 mm² ... 1 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique0,5 mm² ... 1,5 mm²
Int. nom.23 A
Courant de charge maximal30 A (pour une section de conducteur de 4 mm²)
Tension nominale800 V
Section nominale2,5 mm²
Dimensions
Largeur6,2 mm
Largeur de couvercle2,2 mm
Hauteur72 mm
Profondeur sur NS 35/7,539,5 mm
Profondeur sur NS 35/1547 mm
Indications sur les matériaux
Couleurgris (RAL 7042)
Classe d'inflammabilité selon UL 94V0
Groupe d'isolantI
Matériau isolantPA
Utilisation d'un isolant statique au froid-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)réussi
Contrôles électriques
Essai de tension de choc
Tension témoin valeur de consigne9,8 kV
RésultatEssai réussi
Essai d'échauffement
Exigence contrôle de l'échauffementAugmentation de température ≤ 45 K
RésultatEssai réussi
Résistance aux courants de courte durée 4 mm²0,48 kA
RésultatEssai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne2 kV
RésultatEssai réussi
Propriétés mécaniques
Caractéristiques mécaniques
Paroi latérale ouverteoui
Contrôles mécaniques
Résistance mécanique
RésultatEssai réussi
Fixation sur le support
Profilé/support de fixationNS 35
RésultatEssai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation10 tr./min
Tours135
Section de conducteur/poids0,2 mm2/0,2 kg
2,5 mm2/0,7 kg
4 mm2/0,9 kg
RésultatEssai réussi
Conditions environnementales et de durée de vie
Durée de vie en service
Nombre de cycles d'enfichage100
Essai au brûleur à aiguille
Temps d'action30 s
RésultatEssai réussi
Oscillations/grésillements sur bande large
Spécification de contrôleDIN EN 50155 (VDE 0115-200):2022-06
SpectreEssai de durée de vie catégorie 1, classe B, sur coffret du véhicule
Fréquencef1= 5 Hz jusqu'à f2= 150 Hz
Niveau ASD1,857 (m/s²)²/Hz
Accélération0,8g
Durée de contrôle par axe5 h
Sens du contrôleAxes X, Y et Z
RésultatEssai réussi
Chocs
Spécification de contrôleDIN EN 50155 (VDE 0115-200):2022-06
Forme de chocSemi-sinusoïdal
Accélération5g
Durée des chocs30 ms
Nombre de chocs dans chaque sens3
Sens du contrôleAxes X, Y et Z (pos. et nég.)
RésultatEssai réussi
Conditions ambiantes
Température ambiante (fonctionnement)-60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.)
Température ambiante (stockage/transport)-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)-5 °C ... 70 °C
Température ambiante (confirmation)-5 °C ... 70 °C
Humidité de l'air admissible (stockage/transport)30 % ... 70 %
Montage
Type de montageNS 35/7,5
NS 35/15

ETIM for 3070435 Blocs de jonction (EC000897)

Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.2 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.2 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.2 mm²
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique23 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique800 V
Nom de la caractéristiqueFinition raccordement électrique 1 (EF002526)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFinition raccordement électrique 2 (EF002527)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueNombre de positions de serrage par étage (EF002660)
Valeur de la caractéristique4
Nom de la caractéristiqueAdapté aux matériaux conducteurs (EF012572)
Valeur de la caractéristiqueAluminium/cuivre
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-60 °C
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique6.2 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique72 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique39.5 mm
Nom de la caractéristiquePlaque de fermeture requise (EF002525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueÉtages reliés à l'intérieur (EF002661)
Valeur de la caractéristiqueOui
