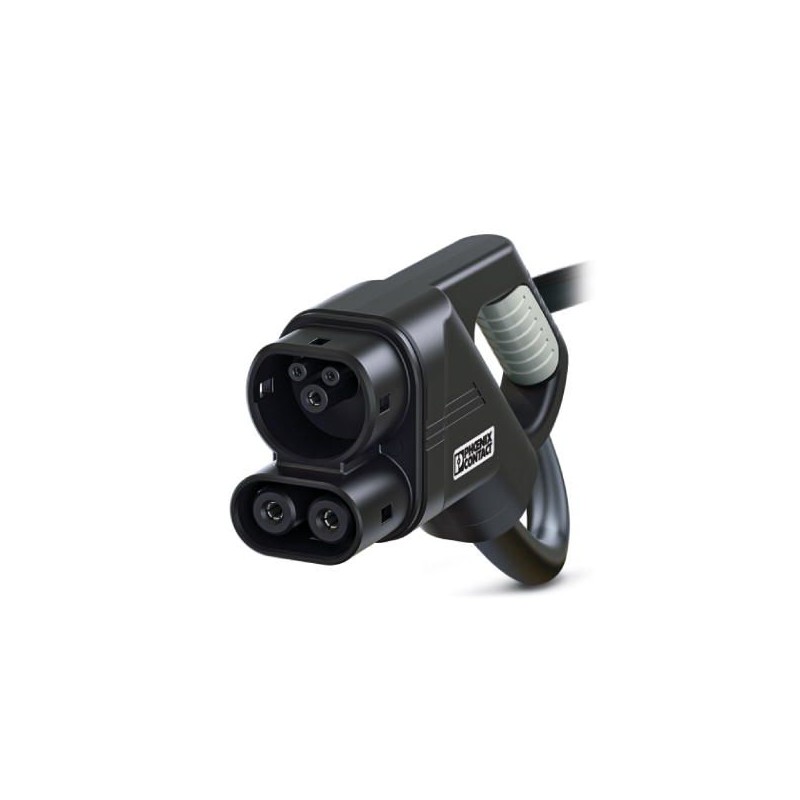

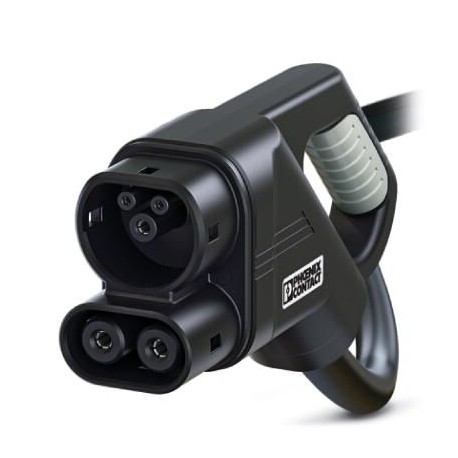

EV-T2M4CC-DC125A-3,5M50ESBK00 1066342 PHOENIX CONTACT DC câble de charge
EV-T2M4CC-DC125A-3,5M50ESBK00
1066342
PHOENIX_CONTACT
DC câble de charge
CHARX connect, Câble de charge DC avec connecteur de charge de véhicule et extrémité de câble ouverte, Couleur du boîtier noir-gris, Pour la recharge en courant continu (DC) de véhicules électriques (EV), pour l’installation sur des stations de recharge pour l’électromobilité (EVSE), CCS type 2, Système de charge combiné, IEC 62196-3, 125 A / 1000 V (DC), D-Line 1.0, logo « PHOENIX CONTACT », câble : 3,5 m, noir, droit
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante six mille trois cent quarante deux |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626731346 |
| Poids par Pièce (hors emballage) | 6,440.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | DC câble de charge avec connecteur du véhicule, ouvrez l'extrémité du câble de |
|---|---|
| Normes/règlements | IEC 62196-3 |
| Chargement standard | Le CSC de type 2 |
| Combiné De Charge Du Système | |
| Mode de charge | Le Mode 4 de l' |
Dimensions
| Connecteur du véhicule largeur | 75.00 mm |
|---|---|
| Connecteur du véhicule hauteur | 139.00 mm |
| Connecteur du véhicule profondeur | 267.00 mm |
| Longueur de conducteur | 3,5 m |
| Dénudage des conducteurs | 140 mm ±10 mm |
Conditions ambiantes
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Max. altitude | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP44 (branché; quand il est branché et prêt à fonctionner, le degré de protection est seulement s'ensuit que si les deux plug-ins sont des produits originaux de Phoenix Contact ou approprié conforme à la norme de produits) |
| IP20 (lorsqu'il n'est pas branché, le IP24 degré de protection doit être assurée par d'autres moyens, par exemple, par un porteur, voir accessoires) |
Propriétés électriques
| Puissance de charge maximale | 125 kW |
|---|---|
| Nombre de contacts de puissance | 3 (PE, DC+, DC-) |
| Le courant nominal des contacts de puissance | Cents vingt cinq |
| Tension nominale d'alimentation de contacts | 1000 V DC |
| Nombre de contacts de signal | 2 (CP, PP) |
| Courant nominal pour les contacts de signal | 2 Un |
| Tension nominale pour les contacts de signal | 30 V AC |
| Type de transmission de signal | Modulation de largeur d'impulsion avec modulée Powerline communication selon la norme ISO/IEC 15118 / DIN SPEC 70121 |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
| Résistance de codage | 1500 Ω (entre le PE et le PP) |
| Surveillance de la température | 2x Pt 1000 |
Propriétés mécaniques
| Insertion/retrait des cycles | > 10000 |
|---|---|
| Force d'Insertion | < 100 N |
| Le retrait de la force | < 100 N |
Conception
| La conception de la ligne de | Standard |
|---|---|
| Couleur du boîtier | noir |
| Couleur de la face d'accouplement | noir |
| Couleur de la poignée | gris |
| Étiquette | 14.1 mm x 44.8 mm (logo du client sur demande) |
Matériel
| Matériau du boîtier | En plastique |
|---|---|
| Matériau de la poignée | En plastique souple |
| Matériel d'accouplement visage | En plastique |
| L'indice d'inflammabilité | V0 |
| La surface du matériau des contacts | Ag |
Câble
| Structure du câble | 2 x 50 mm2 + 1 x 25 mm2 + 3 x 2 x 0,75 mm2 |
|---|---|
| Le câblage des normes/règlements | prEN 50620 / DIN EN 50620 |
| Câblage de classe | Classe 6 |
| Le câblage des certifications | VDE-Reg. 8798 |
| Câble externe de diamètre | 28 mm ±0,4 mm |
| Type de chef d'orchestre | droite |
| Gaine extérieure, matériau | HFFR |
| La gaine externe, couleur | noir |
| Rayon de courbure minimal | 420 mm (15 x diamètre) |
Les capteurs de température
| Type de capteur | Pt 1000 |
|---|---|
| Normes/règlements | DIN EN 60751 |
| Recommandé courant mesuré | 1 mA (1 V à 0°C) |
| La tolérance du capteur avec la recommandation de l'intensité mesurée | ±1K |
| Plage de température | -50 °C ... 130 °C |
| Coefficient de température (TCR) | 3850 ppm/K |
| La stabilité à Long terme (max. R0-Dérive) | 0.06 % (Après 1000 heures à 130°C) |
| L'arrêt de la température | 90 °C équivaut à un Pt 1000 de la valeur de Ω 1346.5 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 10; |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 6 Mbytes |
|
