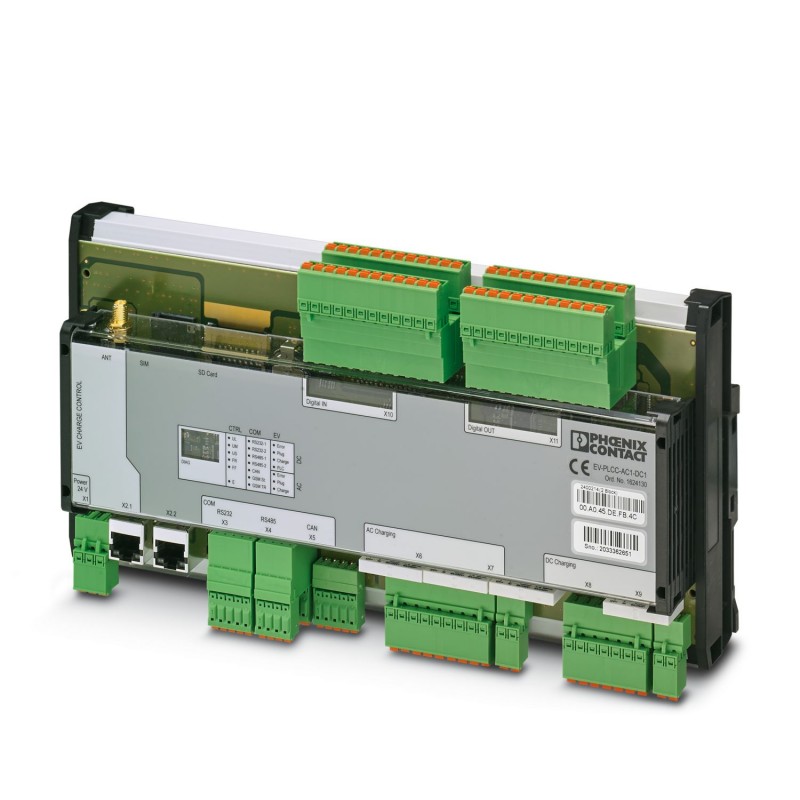

EV-PLCC-AC1-DC1 1624130 PHOENIX CONTACT Commande de charge programmable pour les charges DC et AC des véhicu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EV-PLCC-AC1-DC1 1624130 PHOENIX CONTACT Commande de charge programmable pour les charges DC et AC des véhicu..

EV-PLCC-AC1-DC1

1624130

PHOENIX_CONTACT

Commande de charge programmable pour les charges DC et AC des véhicules électriques, suivant CEI 61851-1,-23, DIN SPEC 70121 avec modem mobile 3G intégré

Contrôle de charge programmable pour la charge en courant continu et alternatif des véhicules électriques selon CEI 61851-1,-23, DIN SPEC 70121, CHAdeMO avec modem radio mobile intégré

Plus de détails


Prises de courant industrielles et spéciales > Commande de charge E-Mobility

E-Mobility

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $2,603.69
Prix unitaire: $2,603.69
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande1624130
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 57 (C-7-2019)
GTIN4055626240572
Poids par pièce (hors emballage)1,097 KGM
Numéro du tarif douanier85371091
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements
Haut de la page

Définition du produit

Type de produitAutomate de charge programmable pour les charges DC et AC des véhicules électriques, suivant CEI 61851-1,-23, DIN SPEC 70121 avec modem mobile 3G intégré
Versiondans le boîtier
Nombre de points de charge2
Haut de la page

Dimensions

Hauteur158,00 mm
Largeur285,00 mm
Profondeur70,00 mm
Haut de la page

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air admissible (service)10 % ... 95 % (selon DIN EN 61131-2, pas de condensation, pas de formation de glace)
Humidité de l'air admissible (stockage/transport)10 % ... 95 % (selon EN 61131-2)
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP20
Vibration (fonctionnement)5g
Vibrations (stockage/transport)5g
Choc (fonctionnement)25g (critère 1 selon CEI 60068-2-27)
Haut de la page

Interface de charge DC

Normes/PrescriptionsCEI 61851-1
CEI 61851-23
Mode chargeMode 4
CommunicationDIN SPEC 70121
Longueur du câblemax. 10 m
ProximityEntrée analogique réservée aux applications futures
Capteurs de température2x Pt 1000
Plage de température-20 °C ... 120 °C
Sortie à relaisValidation de charge DC
Tension de commutation maximale30 V (Alimentation externe)
Courant de commutation maximal6 A (Alimentation externe)
Haut de la page

Interface de charge AC

Normes/PrescriptionsIEC 61851-1, Annex A+B
Mode chargeMode 3, cas B + C
Pilotage du verrouillageSortie de relais, à alimentation interne
Tension± 12 V
Courant maximum pour actionneurs de verrouillage2 A
Temps d'activationParamétrable par programme d'application
Comportement en cas de chute de tensionDéverrouillage automatique
Signal de réponse du verrouillageMesure de la résistance
Seuils de commutationParamétrable par programme d'application
Capteurs de température1 Pt 1000 (analyse par programme d'application)
Plage de température-20 °C ... 120 °C
Sortie à relaisValidation de charge AC
Tension de commutation maximale30 V (Alimentation externe)
Courant de commutation maximal6 A (Alimentation externe)
Haut de la page

Système en « temps réel » CEI-61131

Nombre de tâches de commande8
Vitesse de traitement1,3 ms (1 K d'instructions diverses)
90 µs (1 K d'instructions binaires)
Mémoire de programme1 Moctet(s) (Instructions de 86 K (IL))
Batterieintégrée (sauvegardée par accu)
Mémoire de données rémanente48 Koctet(s) (NVRAM)
Mémoire de données1 Moctet(s)
Parametrierungsspeichermin. 4 Moctet(s) (en fonction du support de mémoire)
Outil de diagnosticDIAG+
Outil de programmationPC WORX
Système « temps réel »eCLR
Horloge temps réeloui
Haut de la page

Entrées TOR

Nombre entradas16
Type de raccordementConnecteur MINICONNEC
Description de l'entréeEN 61131-2 type 1
Plage de tension d'entrée-0,5 V DC ... 30 V DC
-0,5 V DC ... 5 V DC (Signal « 0 »)
15 V DC ... 30 V DC (Signal « 1 »)
Temps d'amorçage typiquemin. 3 ms
Longueur du câblemax. 30 m
Haut de la page

Sorties TOR

Nombre sorties16
Type de raccordementConnecteur MINICONNEC
Tension de sortie24 V DC
Courant de sortie maximum par canal500 mA
Résistance à la tension en retour appliquée en permanencemax. 500 mA
Haut de la page

Interfaces de données Ethernet

Nombre d'interfaces2
Type de raccordementConnecteur femelle RJ45
Taux de transmission100 Mbit/s
Distance de transmissionmax. 100 m
Haut de la page

Interfaces de données RS-485

Nombre d'interfaces2
Type de raccordementConnecteur MINICONNEC
Distance de transmissionmax. 3 m (avec câble blindé de max. 30 m)
Résistance terminale120 Ω (connectable en interne)
Haut de la page

Interfaces de données RS-232

Nombre d'interfaces2
Type de raccordementConnecteur MINICONNEC
Distance de transmissionmax. 3 m (avec câble blindé de max. 30 m)
Haut de la page

Interfaces de données Bus CAN

Nombre d'interfaces1 (Transparent mode, CAN 2.0a, 11 Bit Object Identifier, CAN 2.0b, 29 Bit Object Identifier)
Type de raccordementConnecteur MINICONNEC
Vitesse de transmission500 kBit/s (Par défaut)
125 kbit/s, 250 kbit/s, 1 000 kbit/s (réglables)
Distance de transmissionmax. 3 m (avec câble blindé de max. 30 m)
Résistance terminale120 Ω (connectable en interne)
Haut de la page

Interfaces radio

Fréquence850 MHz (0,25 W (UMTS))
1900 MHz (0,25 W (UMTS))
2100 MHz (0,25 W (UMTS))
AntenneLongueur max. de câble 30 m
Impédance50 Ω
Raccordement de l'antenneSMA (femelle)
Carte SIMCarte SIM 1,8 volts et 3 volts
GPRSClass 12, Class B
EDGEMultislot class 10
UMTSHSPA 3GPP R6
Haut de la page

Caractéristiques de raccordement

Type de raccordementConnecteur MINICONNEC
Section de conducteur souple0,08 mm² ... 1,5 mm²
Section de conducteur rigide0,08 mm² ... 1,5 mm²
Section conduct. AWG28 ... 16
Haut de la page

Alimentation des modules

Tension d'alimentation24 V DC (Longueur max. de câble de 30 m)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (toutes tolérances comprises, avec ondulation résiduelle)
Ondulation résiduelle5 %
Tension d'alimentation UMdes entrées TOR24 V DC -15 % / +20 % (selon EN 61131-2)
Alimentation électrique sur UMmax. 8 A DC (Somme de UM+ US)
Consommation de courant provenant de UMmax. 8 A DC
Tension d'alimentation USdes sorties TOR24 V DC -15 % / +20 % (selon EN 61131-2)
Alimentation électrique sur USmax. 8 A DC (Somme de UM+ US)
Consommation de courant provenant de USmax. 8 A DC
Tension d'alimentation UL24 V DC
Alimentation électrique sur ULmax. 0,8 A DC
Haut de la page

Données CEM

Immunité ESD (décharges électrostatiques)Test de l'immunité selon EN 61000-6-2 Décharge d'électricité statique (ESD) EN 61000-4-2/CEI 61000-4-2 Critère B, décharge par contact 4 kV, décharge dans l'air 8 kV
Immunité EFTest de l'immunité selon EN 61000-6-2 Champs électromagnétiques EN 61000-4-3/CEI 61000-4-3 Critère A, intensité de champ : 10 V/m
Immunité aux salvesTest de l'immunité selon EN 61000-6-2 Transitoires rapides en salves (Burst) EN 61000-4-4/CEI 61000-4-4 Critère B, 2 kV
Immunité aux surtensionsTest de l'immunité selon EN 61000-6-2 Surtension transitoire (Surge) 61000-4-5/CEI 61000-4-5 Critère B, lignes d'alimentation : 1 kV, liaisons de signaux / données : 0,5 kV
Immunité à perturbation conduiteTest de l'immunité selon EN 61000-6-2 Perturbations conduites EN 61000-4-6/CEI 61000-4-6 Critère A; tension d'essai 10 V
EmissionTest de l'émission de bruit selon EN 61000-6-4 EN 55011 Classe A
Haut de la page

Montage

Emplacement pour le montagehorizontal
Conseils pour le montageMontage sur profilé
Haut de la page

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses.
Haut de la page

Classifications

eCl@ss

eCl@ss 4.027210902
eCl@ss 4.127371105
eCl@ss 5.027371801
eCl@ss 5.127371810
eCl@ss 6.027371810
eCl@ss 7.027371810
eCl@ss 8.027242207
eCl@ss 9.027144703
Haut de la page

ETIM

ETIM 3.0EC001505
ETIM 4.0EC001599
ETIM 5.0EC001413
ETIM 6.0EC002889
ETIM 7.0EC002889
Haut de la page

UNSPSC

UNSPSC 6.0130211916
UNSPSC 7.090139121535
UNSPSC 1139121535
UNSPSC 12.0139121535
UNSPSC 13.239121801
UNSPSC 18.039121801
UNSPSC 19.039121801
UNSPSC 20.039121801
UNSPSC 21.039121801
Haut de la page

ETIM for 1624130 Prises de courant industrielles et spéciales (EC002889)
Caractéristique Valeur
Déverrouillage de secours en cas de panne de courant (EF009316) Non
Nombre max. de points de chargement commandables (EF009156) 2
Avec interface de communication (EF006609) Oui
Largeur (EF000008) 285 mm
Hauteur (EF000040) 158 mm
Profondeur (EF000049) 70 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf 6 Mbytes
