PHOENIX_CONTACTCABINET add-onEO-E/UT/SH/LED/YE 1068076 PHOENIX CONTACT Prise, Modèle d'enfichage de type E, pour la France et autres pays..

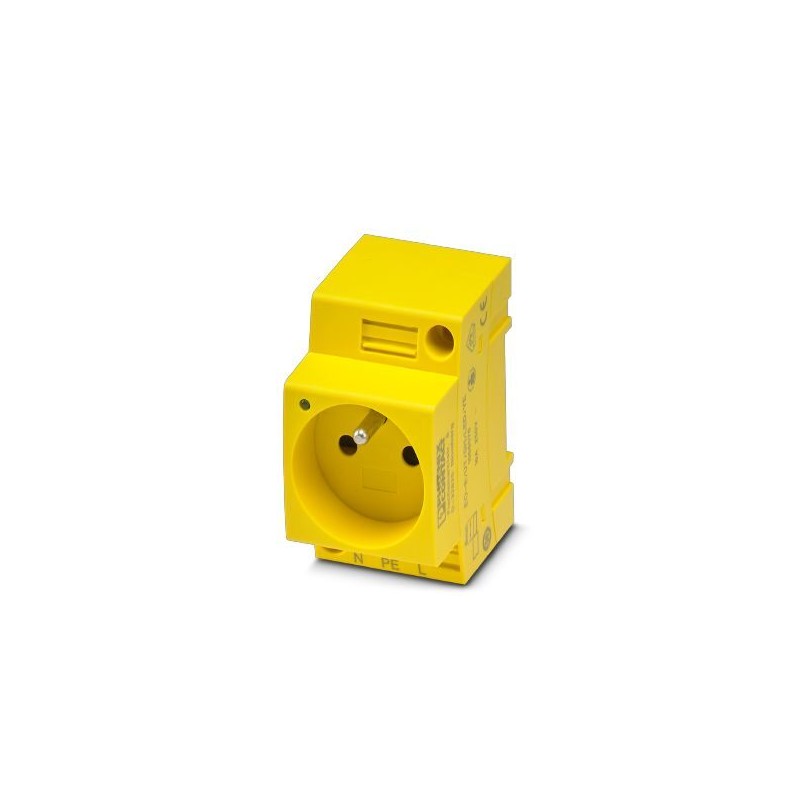

PHOENIX_CONTACT EO-E/UT/SH/LED/YE 1068076 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

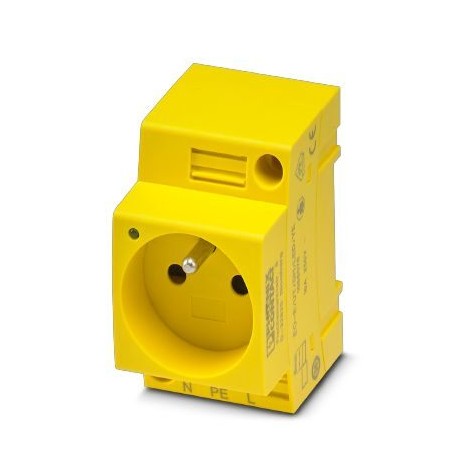

EO-E/UT/SH/LED/YE 1068076 PHOENIX CONTACT Prise, Modèle d'enfichage de type E, pour la France et autres pays..

Référence: EO-E/UT/SH/LED/YE

Code: 1068076

Fabricant: PHOENIX_CONTACT

Description:

Prise, Modèle d'enfichage de type E, pour la France et autres pays, avec protection étendue contre les contacts accidentels / obturateur, témoin lumineux, jaune, pour montage sur profilé dans une interface de service ou pour montage direct, 250 V AC, 16 A, -20 °C, 60 °C, NF C61-314
Prise de courant, Type E enfichable, pour la France et l’étranger, avec protection contre les contacts accidentels/dispositif de sécurité étendu, indication lumineuse, jaune, pour montage sur rail à l’interface de service ou montage direct, 250 VAC, 16 A, -20 °C, 60 °C, NFC61-314

Catégories:

  • Appareillage modulaire monté en face avant d'enveloppe > Prise de courant pour tableau de distribution
  • PHOENIX_CONTACT > CABINET add-on

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 102,56 €

Prix unitaire: 20,512 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1068076
Unité de conditionnement5 pcs
Quantité minimum de commande5 pcs
Page cataloguePage 565 (C-3-2019)
GTIN4055626738987
Poids par pièce (hors emballage)0,077 KGM
Numéro du tarif douanier85366990
Pays d'originePL (Pologne)

Schémas

Schéma de connexion

Schéma de connexion

Haut de la page

Cotes

Largeur45 mm
Hauteur75 mm
Profondeur57,5 mm
Haut de la page

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Haut de la page

Généralités

Tension nominale UN250 V AC (50 Hz)
Intensité nominale IN16 A
Affichage d'étatoui
Matériau de contactCuZn37
Colorisjaune
7042
Matériau isolantPA
Classe d'inflammabilité selon UL 94V0
Normes/PrescriptionsNF C61-314
Identifiant paysFrance
Haut de la page

Caractéristiques de raccordement

Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.4 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Haut de la page

Normes et spécifications

Normes/PrescriptionsNF C61-314
Classe d'inflammabilité selon UL 94V0
Haut de la page

Classifications

eCl@ss

eCl@ss 8.027142305
eCl@ss 9.027142305
Haut de la page

ETIM

ETIM 5.0EC001663
ETIM 6.0EC001663
ETIM 7.0EC001663
Haut de la page

ETIM for 1068076 Appareillage modulaire monté en face avant d'enveloppe (EC001663)

Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique250 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique16 A
Nom de la caractéristiqueAvec couvercle à charnière (EF000117)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtection accrue contre les contacts accidentels (EF000389)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec témoin lumineux (EF005055)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique2.5
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique59.2 mm
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueNombre de prises de courant (EF000336)
Valeur de la caractéristique1
