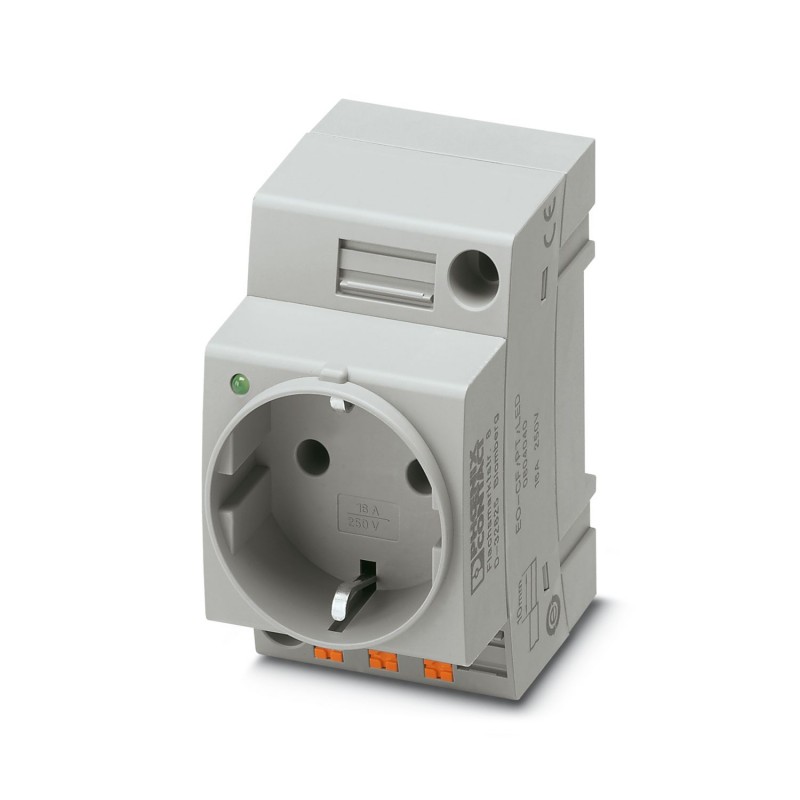

EO-CF/PT/LED 0804040 PHOENIX CONTACT Prise
EO-CF/PT/LED
0804040
PHOENIX_CONTACT
5
Prise
Prise de courant, côté enfichable CF, Raccord à ressort enfichable, Indication lumineuse, gris, pour montage sur rail à l’interface de service ou montage direct, 250 VAC, 16 A, -20 °C, 60 °C, VDE0620-1
Prise de courant, Modèle d'enfichage de type CF, Voyant lumineux, gris, pour montage sur profilé dans une interface de service ou pour montage direct, -5 °C, 40 °C, VDE 0620-1
Appareillage modulaire monté en face avant d'enveloppe > Prise de courant pour tableau de distribution
CABINET add-on
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Prise de courant |
| Identifiant pays | Allemagne |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Longueur à dénuder | 10 mm |
| Gabarit | A3 |
| B3 | |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 24 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Int. nom. | 16 A |
| Tension nominale | 250 V AC (50 Hz) |
| Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,5 mm² ... 4 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 1 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 1 mm² ... 2,5 mm² |
| Affichage d'état | oui |
| Dessin coté |  |
| Largeur | 45 mm |
| Hauteur | 75 mm |
| Profondeur | 75 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant | PA |
| Matériau de contact | CuZn37 |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Type de connecteur | Modèle d'enfichage de type CF |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -5 °C ... 40 °C (Valeur moyenne sur une période de 24 heures ne dépasse pas +35 °C) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Normes | |
| Normes/Prescriptions | VDE 0620-1 |
| Type de montage | pour montage sur profilé dans une interface de service ou pour montage direct |
