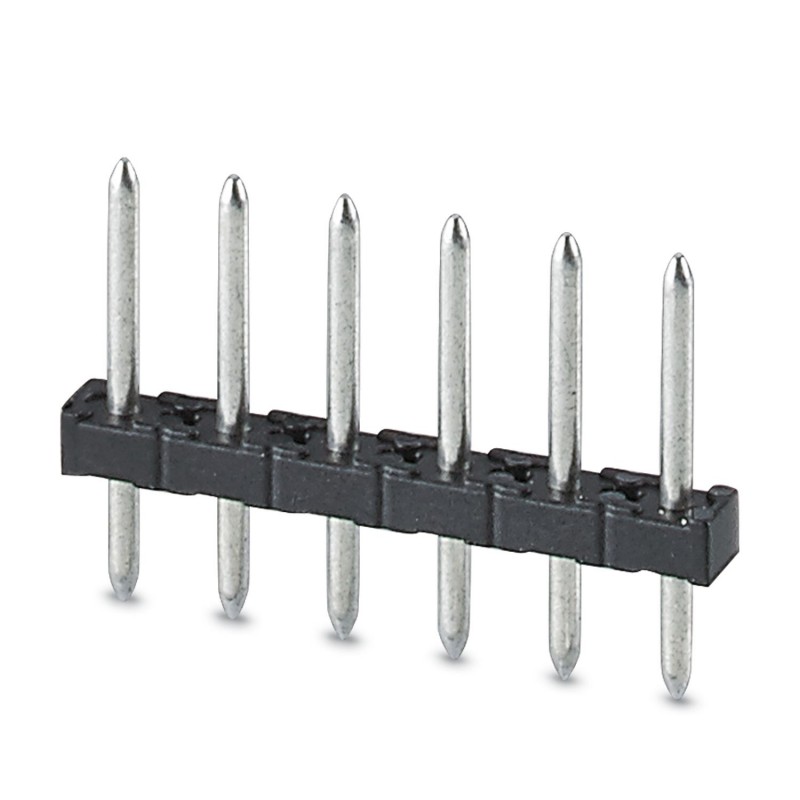

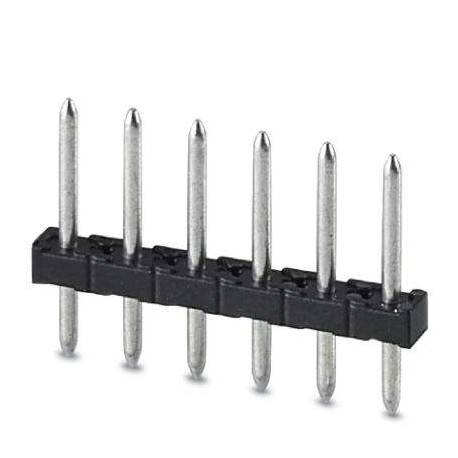

PST 1,0/ 3-3,5 1945106 PHOENIX CONTACT Connecteur mâle
PST 1,0/ 3-3,5
1945106
PHOENIX_CONTACT
250
Connecteur mâle
Connecteur mâle, section nominale : 0,5 mm², couleur : noir, courant nominal : 8 A (selon le connecteur utilisé), tension nominale (III/2) : 250 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : PST 1.0/.. -V, pas : 3,5 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,8 mm, système d’enfichage : COMBICON PST 1.0, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte, Le courant maximum dépend du connecteur utilisé. Des deux valeurs de courant, la valeur la plus basse pour le connecteur et le connecteur mâle est décisive. Le bouchon est fabriqué en plastique résistant aux hautes températures, ce qui le rend adapté au processus de soudage par refusion.
Connecteur mâle, section nominale: 0,5 mm2, coloris: noir, intensité nominale: 8 A (Dépend du connecteur mâle utilisé), tension de référence (III/2): 250 V, surface des contacts: Sn, type de contact: Mâle, nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles: 3, nombre de connexions: 3, gamme d'articles: PST 1,0/..-V, pas: 3,5 mm, montage: Soudage THR / Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,8 mm, système débrochable: COMBICON PST 1,0, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton, L'intensité maximale est fonction du connecteur utilisé. La plus petite des deux valeurs d'intensité pour le connecteur et l'embase mâles est déterminante..
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur mâle |
| Gamme de produits | PST 1,0/..-V |
| Ligne de produits | COMBICON Connectors S |
| Type | Connecteur mâle (réglette à broches) |
| Nombre de pôles | 3 |
| Pas | 3,5 mm |
| Nombre de connexions | 3 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 3 |
| Bride de fixation | sans |
| Tracé brochage | Brochage linéaire |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Intensité nominale IN | 8 A (Dépend du connecteur mâle utilisé) |
| Tension nominale UN | 250 V |
| Résistance de contact | 1,8 mΩ |
| Tension de référence (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Tension assignée (III/2) | 250 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 250 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Type de montage | Soudage THR / Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (1 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | noir (9005) |
| Matériau isolant | PA |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 250 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Dessin coté |  |
| Pas | 3,5 mm |
| Largeur [w] | 10,1 mm |
| Hauteur [h] | 13 mm |
| Longueur [l] | 2,8 mm |
| Hauteur de montage | 9,2 mm |
| Longueur du picot de soudage [P] | 3,8 mm |
| Dimensions des picots | ø 1 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,2 mm |
| Contrôle visuel | |
| Spécification de contrôle | DIN EN 60512-1-1:2003-01 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN EN 60512-1-2:2003-01 |
| Résultat | Essai réussi |
| Forces d'enfichage et de retrait | |
| Résultat | Essai réussi |
| Nombre de cycles | 10 |
| Force d'enfichage par pôle env. | 6 N |
| Force de retrait par pôle env. | 5 N |
| Utilisation des porte-contacts | |
| Spécification de contrôle | DIN CEI 60512-8:1994-05 |
| Porte-contacts utilisé Exigence >20 N | Essai réussi |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Essai thermique Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 16 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | 1012Ω |
| Cycles de température | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | IIIa |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 250 |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 2,5 mm |
| Tension d'isolement assignée (III/2) | 250 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 2,5 mm |
| Tension d'isolement assignée (II/2) | 250 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 2,5 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai de durée de vie | |
| Spécification de contrôle | DIN IEC 60512-5:1994-05 |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Résistance de passage R1 | 1,8 mΩ |
| Résistance de passage R2 | 1,9 mΩ |
| Nombre de cycles d'enfichage | 10 |
| Contrôle climatique | |
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Sensibilité à la chaleur | 100 °C/168 h |
| Tension de tenue aux courants alternatifs | 1,39 kV |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Autre |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 3 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 250 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Autre |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 3.8 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
