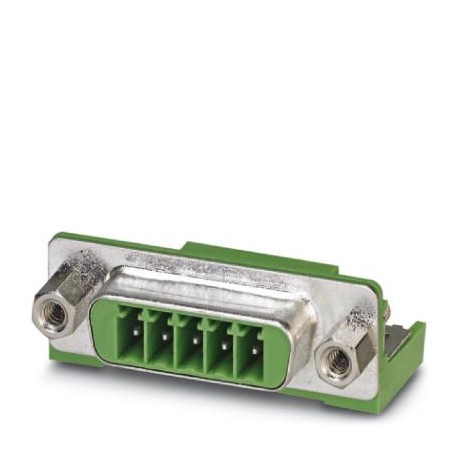

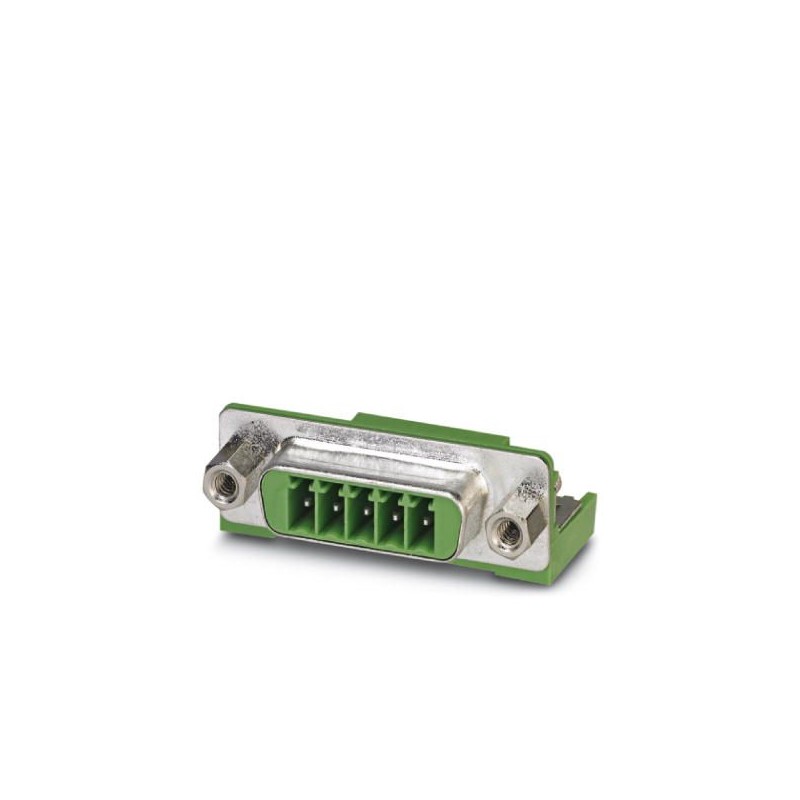

PSC 1,5/ 5-M-PE 1848135 PHOENIX CONTACT Connecteur pour C.I.
PSC 1,5/ 5-M-PE
1848135
PHOENIX_CONTACT
50
Connecteur pour C.I.
Boîtier de base de carte de circuit imprimé, section nominale : 1,5 mm², couleur : vert, courant nominal : 8 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles : 5, nombre de connexions : 5, famille d’articles : PSC 1,5/.. -M, pas : 3,5 mm, montage : soudage à la vague, disposition des goupilles : disposition linéaire des goupilles, longueur de la goupille [P] : 3,5 mm, nombre de goupilles de soudage par potentiel : 1, système enfichable : PSC 1,5, Propriétés électriques : blindé, orientation de la face enfichable : standard, verrouillage : verrou à vis, type de fixation : serrage à l’air (filetage), type d’emballage : en boîte
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1848135 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 253 (C-1-2013) |
| GTIN | 4017918114237 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 20,8 mm |
|---|---|
| Largeur | 39,2 mm |
| Pas | 3,5 mm |
| Cote a | 14 mm |
| Largeur [ w ] | 39,2 mm |
| Hauteur [ h ] | 17,5 mm |
| Hauteur de montage | 14 mm |
| Longueur du picot | 3,5 mm |
| Longueur | 20,8 mm |
Généralités
| Famille d'articles | PSC 1,5/..-M |
|---|---|
| Groupe d'isolant | I |
| Tension de référence (III/3) | 250 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | vert |
| Nombre de pôles | 5 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 5 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1848135-PSC 1,5/ 5-M-PE | 148 Kbytes |
|
