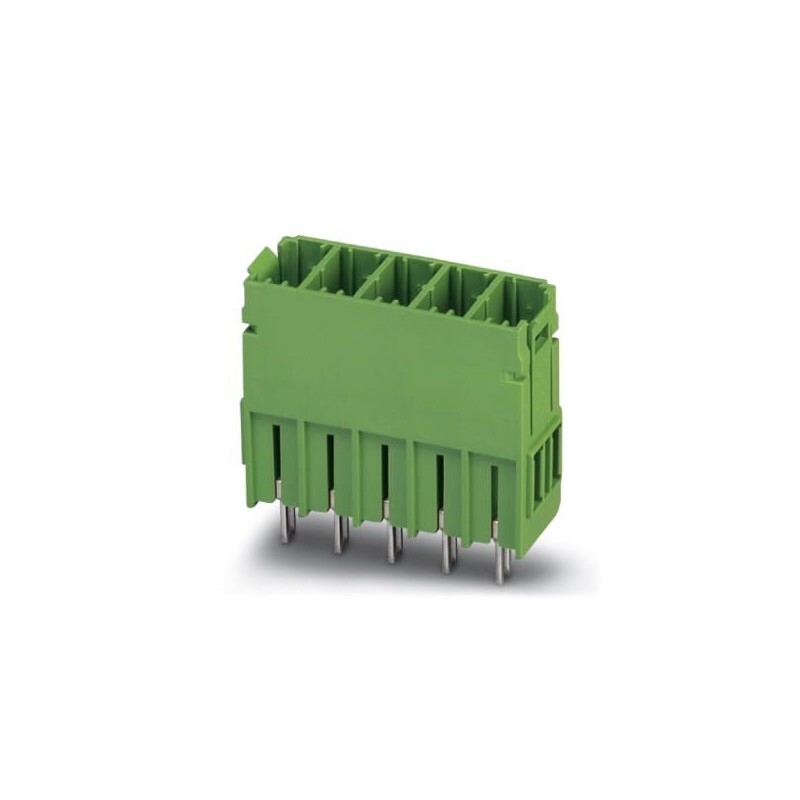

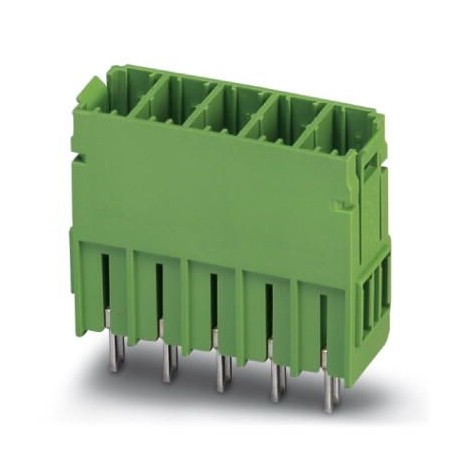

PCV 5/ 2-G-7,62 1720576 PHOENIX CONTACT Connecteur pour C.I.
PCV 5/ 2-G-7,62
1720576
PHOENIX_CONTACT
50
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 6 mm², couleur : vert, courant nominal : 41 A, tension nominale (III/2) : 630 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : PCV 5/.. -G, pas : 7,62 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 5 mm, nombre de broches de soudure par potentiel : 3, système enfichable : COMBICON PC 5, orientation de la face de l’enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1720576 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 538 (C-1-2013) |
| GTIN | 4046356113908 |
| Poids par pièce (hors emballage) | 0,004 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | PL (Pologne) |
Propriétés de l'article
| Désignation abrégée | Embase traversante |
|---|---|
| Système débrochable | POWER COMBICON 5 |
| Type de contact | Connecteur mâle |
| Famille d'articles | PCV 5/..-G |
| Pas | 7,62 mm |
| Nombre de pôles | 2 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Verrouillage | sans |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 41 A |
|---|---|
| Tension d'isolement assignée (III/2) | 630 V |
| Tension de choc assignée (III/2) | 6 kV |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 11 mm |
| Largeur [ w ] | 18,04 mm |
| Hauteur [ h ] | 34,25 mm |
| Pas | 7,62 mm |
| Hauteur de montage (sans picot) | 29,25 mm |
| Longueur de broche [P] | 5 mm |
| Ecartement des picots | 7,62 mm |
| Dimensions des picots | 0,8 x 1 mm |
| Cote a | 7,62 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre de perçage | 1,3 mm |
|---|---|
| Ecartement des picots | 7,62 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (en fonction de la courbe de derating) |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | I |
|---|---|
| Tension d'isolement assignée (III/3) | 630 V |
| Tension d'isolement assignée (III/2) | 630 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
Contrôles mécaniques (A)
| Force d'enfichage par pôle env. | 8 N |
|---|---|
| Force de retrait par pôle env. | 6,5 N |
| Caractère unique requis lors de l'enfichage >20 N | Test réussi |
| Porte-contacts utilisé exigence >20 N | Test réussi |
Contrôles de durée de vie (B)
| Spécification de contrôle | IEC 60512-5:1992-08 |
|---|---|
| Résistance de passage R1 | 0,4 mΩ |
| Nombre de cycles d'enfichage | 50 |
| Résistance de passage R2 | 0,5 mΩ |
| Tension de tenue aux chocs au niveau de la mer | 7,3 kV |
| Tension de tenue aux courants alternatifs | 3,31 kV |
| Résistance d'isolement pôles voisins | >1012Ω |
Contrôles climatique (D)
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
|---|---|
| Sensibilité au froid | -40 °C/2 h |
| Sensibilité à la chaleur | 100 °C/168 h |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Tension de tenue aux chocs au niveau de la mer | 7,3 kV |
| Tension de tenue aux courants alternatifs | 3,31 kV |
Contrôles d'environnement et de durée de vie (E)
| Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Courant assigné In (EF008250) | 41 A |
| Tension assignée (EF000228) | 630 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
