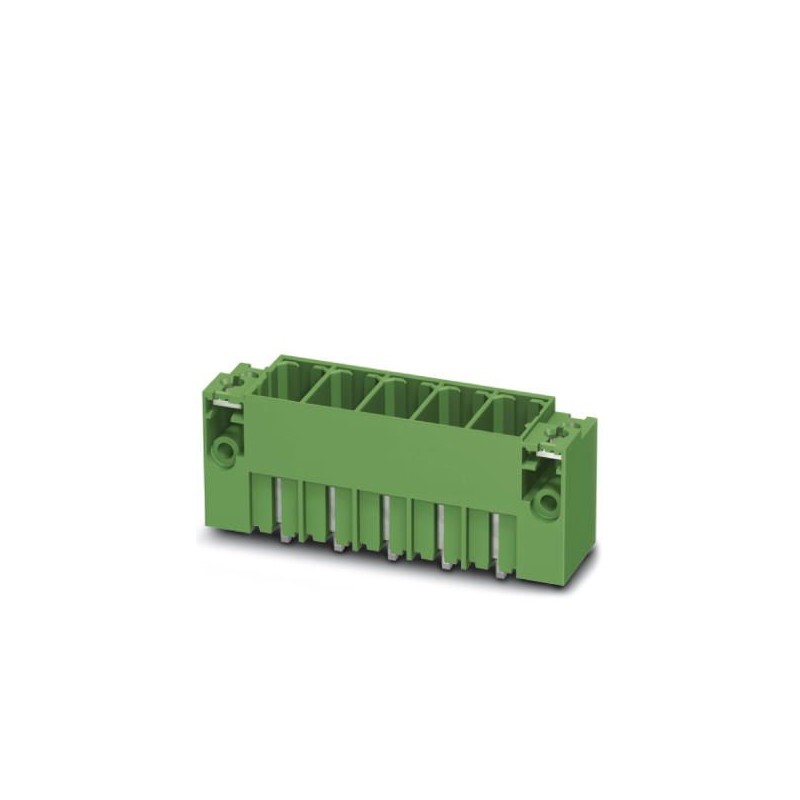

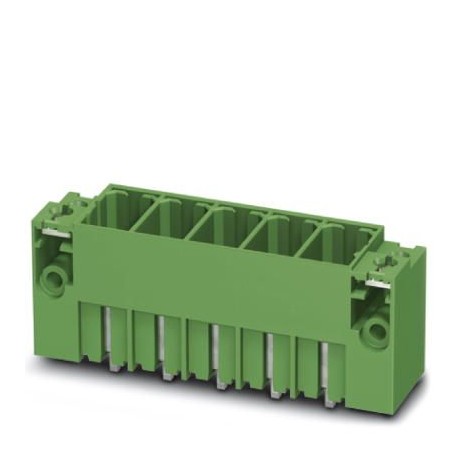

PCV 35 HC/ 2-GF-15,00 1762796 PHOENIX CONTACT Connecteur pour C.I.
PCV 35 HC/ 2-GF-15,00
1762796
PHOENIX_CONTACT
25
Connecteur pour C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1762796 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Quantité minimum de commande | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 591 (C-1-2013) |
| GTIN | 4046356444057 |
| Poids par pièce (hors emballage) | 0,048 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | PL (Pologne) |
Propriétés de l'article
| Désignation abrégée | Embase traversante |
|---|---|
| Système débrochable | POWER COMBICON 35 |
| Type de contact | Connecteur mâle |
| Famille d'articles | PCV 35 HC/..-GF |
| Pas | 15 mm |
| Nombre de pôles | 2 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Verrouillage | Bride filetée |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 125 A |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | plaquage argent galvanique |
| Surface métallique zone de contact (couche supérieure) | Argent (4 - 8 µm Ag) |
| Surface métallique zone de soudage (couche supérieure) | Argent (Ag) |
Indication de matériau - boîtier
| Matériau isolant | PBT |
|---|---|
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 225 |
| Classe d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 28,5 mm |
| Largeur [ w ] | 54,4 mm |
| Hauteur [ h ] | 42,6 mm |
| Pas | 15 mm |
| Hauteur de montage (sans picot) | 38 mm |
| Longueur de broche [P] | 4,6 mm |
| Ecartement des picots | 11,00 mm |
| Dimensions des picots | 2,4 x 2,5 mm |
| Cote a | 15 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre de perçage | 3,6 mm |
|---|---|
| Ecartement des picots | 11,00 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 25 |
| Dénomination unités d'emballage | Quantité |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (en fonction de la courbe de derating) |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | IIIa |
|---|---|
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 6 kV |
Contrôles mécaniques (A)
| Force d'enfichage par pôle env. | 15 N |
|---|---|
| Force de retrait par pôle env. | 11 N |
| Caractère unique requis lors de l'enfichage >20 N | Test réussi |
| Porte-contacts utilisé exigence >20 N | Test réussi |
Contrôles de durée de vie (B)
| Spécification de contrôle | IEC 60512-5:1992-08 |
|---|---|
| Résistance de passage R1 | 0,12 mΩ |
| Nombre de cycles d'enfichage | 50 |
| Résistance de passage R2 | 0,15 mΩ |
| Tension de tenue aux chocs au niveau de la mer | 9,8 kV |
| Tension de tenue aux courants alternatifs | 4,26 kV |
| Résistance d'isolement pôles voisins | 1012Ω |
Contrôles climatique (D)
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
|---|---|
| Sensibilité au froid | -40 °C/2 h |
| Sensibilité à la chaleur | 100 °C/168 h |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Tension de tenue aux chocs au niveau de la mer | 9,8 kV |
| Tension de tenue aux courants alternatifs | 4,26 kV |
Contrôles d'environnement et de durée de vie (E)
| Spécification de contrôle | |
|---|---|
| Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
