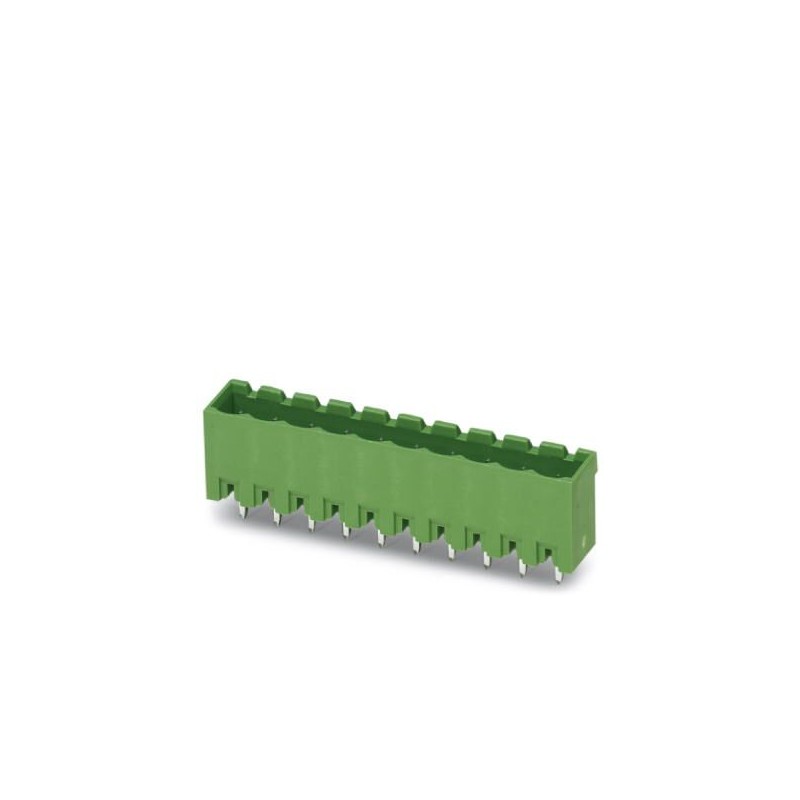

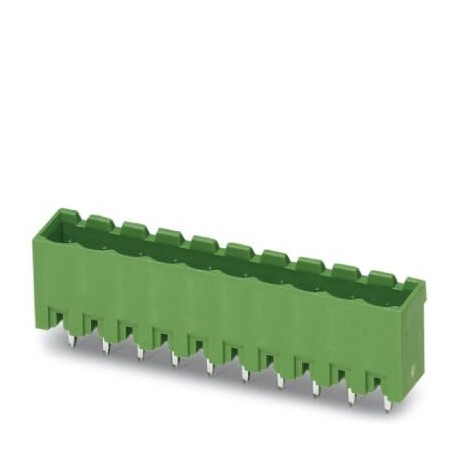

MSTBVA 2,5/ 7-G
1755561
PHOENIX_CONTACT
100
Connecteur pour C.I.
Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 2,5 mm², nombre de pôles: 7, pas: 5 mm, coloris: vert, surface des contacts: étain, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,9 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1755561 |
---|---|
Unité de conditionnement | 100 pcs |
Quantité minimum de commande | 100 pcs |
Page catalogue | Page 315 (C-1-2013) |
GTIN | 4017918029142 |
Poids par pièce (hors emballage) | 0,003 KGM |
Numéro du tarif douanier | 85366930 |
Pays d'origine | DE (Allemagne) |
Désignation abrégée | Embase traversante |
---|---|
Système débrochable | CLASSIC COMBICON |
Type de contact | Connecteur mâle |
Famille d'articles | MSTBVA 2,5/..-G |
Pas | 5 mm |
Nombre de pôles | 7 |
Type de montage | Soudage à la vague |
Tracé brochage | Brochage linéaire |
Verrouillage | sans |
Nombre d'étages | 1 |
Nombre de connexions | 7 |
Nombre de potentiels | 7 |
Intensité nominale | 12 A |
---|---|
Tension nominale | 320 V |
Tension de référence | 320 V |
Tension assignée (III/2) | 320 V |
Tension assignée (II/2) | 630 V |
Tension de choc assignée (III/3) | 4 kV |
Tension de choc assignée (III/2) | 4 kV |
Tension de choc assignée (II/2) | 4 kV |
Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
---|---|
Matériau de contact | Alliage de Cu |
Qualité de surface | étamage galvanique |
Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
Surface métallique zone de contact (couche intermédiaire) | Nickel (1,3 - 3 µm Ni), |
Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Couleur du boîtier | vert (6021) |
---|---|
Matériau isolant | PA |
Groupe d'isolant | I |
IRC selon CEI 60112 | 600 |
Classe d'inflammabilité selon UL 94 | V0 |
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Longueur [ l ] | 8,6 mm |
---|---|
Largeur [ w ] | 37 mm |
Hauteur [ h ] | 15,9 mm |
Pas | 5 mm |
Hauteur de montage (sans picot) | 12 mm |
Longueur de broche [P] | 3,9 mm |
Dimensions des picots | 1 x 1 mm |
Cote a | 30 mm |
Type de conditionnement | Emballé dans un carton |
---|---|
Unité d'emballage | 100 |
Dénomination unités d'emballage | Quantité |
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
---|---|
Température ambiante (montage) | -5 °C ... 100 °C |
Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
Lignes de fuites et distances dans l'air | DIN EN 60664-1 (VDE 0110-1):2008-01 |
---|---|
Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
Valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
Valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
Valeur minimale de la ligne de fuite (III/3) | 4 mm |
Valeur minimale de la ligne de fuite (III/2) | 3 mm |
Valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
Force d'enfichage par pôle env. | 8 N |
---|---|
Force de retrait par pôle env. | 6 N |
Caractère unique requis lors de l'enfichage >20 N | Test réussi |
Porte-contacts utilisé exigence >20 N | Test réussi |
Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
---|---|
Résistance de passage R1 | 2,5 mΩ |
Nombre de cycles d'enfichage | 25 |
Résistance de passage R2 | 2,5 mΩ |
Tension de tenue aux chocs au niveau de la mer | 4,8 kV |
Tension de tenue aux courants alternatifs | 2,21 kV |
Résistance d'isolement pôles voisins | > 0,4 TΩ |
Spécification de contrôle | DIN EN ISO 6988:1997-03 |
---|---|
Sensibilité au froid | -40 °C/2 h |
Sensibilité à la chaleur | 100 °C/168 h |
Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
Tension de tenue aux chocs au niveau de la mer | 4,8 kV |
Tension de tenue aux courants alternatifs | 2,21 kV |
Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
---|---|
Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Connexion selon la norme | EN-VDE |
---|---|
CSA | |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
eCl@ss 4.0 | 27260700 |
---|---|
eCl@ss 4.1 | 27260700 |
eCl@ss 5.0 | 27260700 |
eCl@ss 5.1 | 27260700 |
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440402 |
eCl@ss 8.0 | 27440402 |
eCl@ss 9.0 | 27440402 |
UNSPSC 6.01 | 30211810 |
---|---|
UNSPSC 7.0901 | 39121409 |
UNSPSC 11 | 39121409 |
UNSPSC 12.01 | 39121409 |
UNSPSC 13.2 | 39121409 |
UNSPSC 18.0 | 39121409 |
UNSPSC 19.0 | 39121409 |
UNSPSC 20.0 | 39121409 |
UNSPSC 21.0 | 39121409 |
