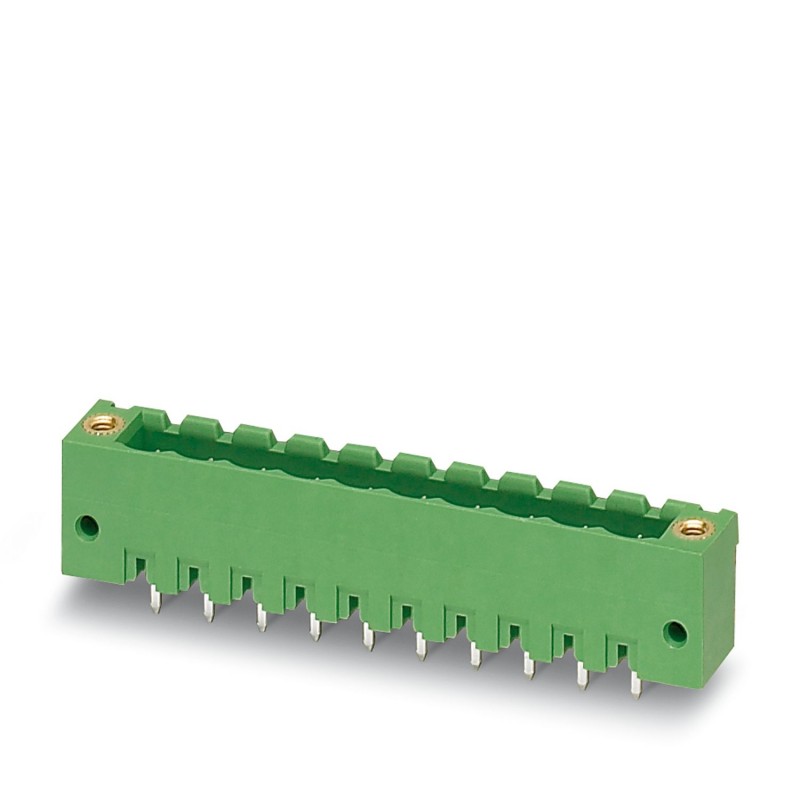

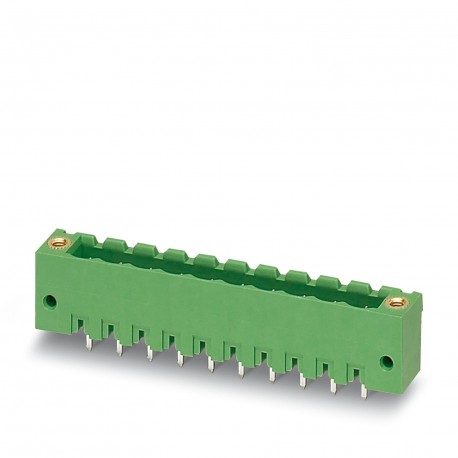

MSTBV 2,5/12-GF-5,08 EX 1796429 PHOENIX CONTACT Connecteur pour C.I.
MSTBV 2,5/12-GF-5,08 EX
1796429
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, surface de contact : étain, type de contact : mâle, nombre de rangées : 1, nombre de pôles : 12, famille d’articles : MSTBV 2,5/.. -GF-EX, pas : 5,08 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,9 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MSTB 2,5, orientation de la face enfichable : standard, verrouillage : verrou à vis, type de fixation : serrage aérien (filetage), type d’emballage : en boîte
Embase de circuit imprimé, section nominale: 2,5 mm2, coloris: vert, intensité nominale: 12 A, surface des contacts: Sn, type de contact: Mâle, nombre de rangées: 1, nombre de pôles: 12, gamme d'articles: MSTBV 2,5/..-GF-EX, pas: 5,08 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,9 mm, nombre de picots par potentiel: 1, système débrochable: COMBICON MSTB 2,5 EX, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage à vis, type de fixation: Bride filetée, type de conditionnement: emballé dans un carton
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Embase de circuit imprimé |
| Gamme de produits | MSTBV 2,5/..-GF-EX |
| Ligne de produits | COMBICON Connectors M |
| Type | Standard |
| Nombre de pôles | 12 |
| Pas | 5,08 mm |
| Nombre de rangées | 1 |
| Bride de fixation | Bride filetée |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Intensité nominale IN | 12 A |
| Tension nominale UN | 176 V |
| Courant de référence / section du conducteur | 12 A/2,5 mm² |
| Homologation Ex | |
| Repérage | 0344 II 2GD / Ex eb IIC Gb |
| Certificat CE d'essai de type | KEMA 10ATEX0196 U |
| Certificat CEIEx | IECEx KEM 10.0093U |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Bride | |
| Couple de serrage | 0,3 Nm |
| Fixation sur le circuit imprimé | |
| Couple de serrage | 0,3 Nm |
| Vis | Vis à tôle ISO 1481-ST 2,2x6,5 C ou ISO 7049-ST 2,2x6,5 C |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Dessin coté |  |
| Pas | 5,08 mm |
| Largeur [w] | 71,12 mm |
| Hauteur [h] | 15,9 mm |
| Longueur [l] | 8,6 mm |
| Hauteur de montage | 12 mm |
| Longueur du picot de soudage [P] | 3,9 mm |
| Dimensions des picots | 1 x 1 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,4 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 12 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.9 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -60 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1796429-MSTBV 2,5/12-GF-5,08 EX | 133 Kbytes |
|
