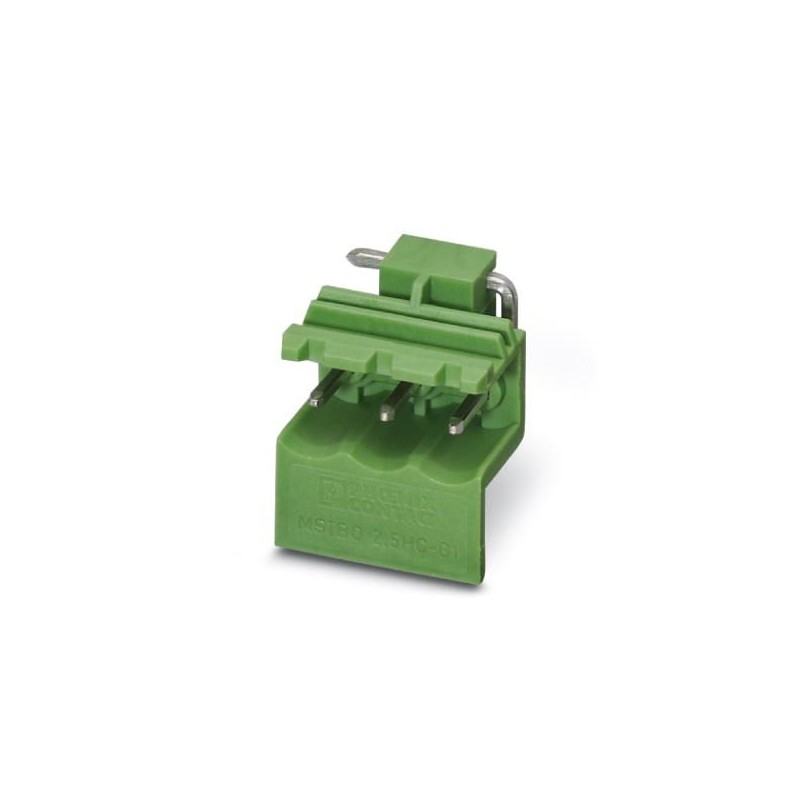

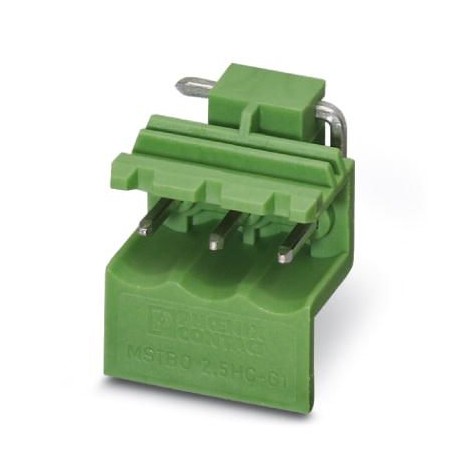

MSTBO 2,5/ 3-G1L 1861028 PHOENIX CONTACT Embase traversante
MSTBO 2,5/ 3-G1L
1861028
PHOENIX_CONTACT
200
Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de rangées : 1, nombre de pôles : 3, famille d’articles : MSTBO 2,5/.. -G1L, pas : 5 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,5 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MSTB 2.5, serrure : sans, type d’emballage : emballé en boîte, article avec sortie de broche latérale à gauche
Connecteurs > Connecteur de circuit imprimé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1861028 |
|---|---|
| Unité de conditionnement | 200 pcs |
| Quantité minimum de commande | 200 pcs |
| Page catalogue | Page 322 (C-1-2013) |
| GTIN | 4017918133382 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 14,65 mm |
|---|---|
| Pas | 5 mm |
| Cote a | 10 mm |
| Hauteur de montage | 15 mm |
| Longueur du picot | 3,5 mm |
| Longueur | 14,65 mm |
Généralités
| Famille d'articles | MSTBO 2,5/..-G1L |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | vert |
| Nombre de pôles | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027180401eCl@ss 4.127180401eCl@ss 5.027180506eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 3 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5 mm |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1861028-MSTBO 2,5/ 3-G1L | 109 Kbytes |
|
