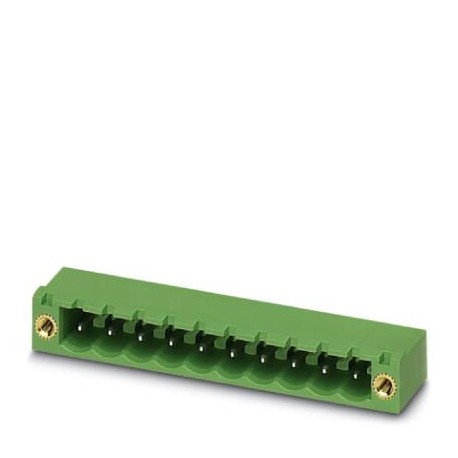

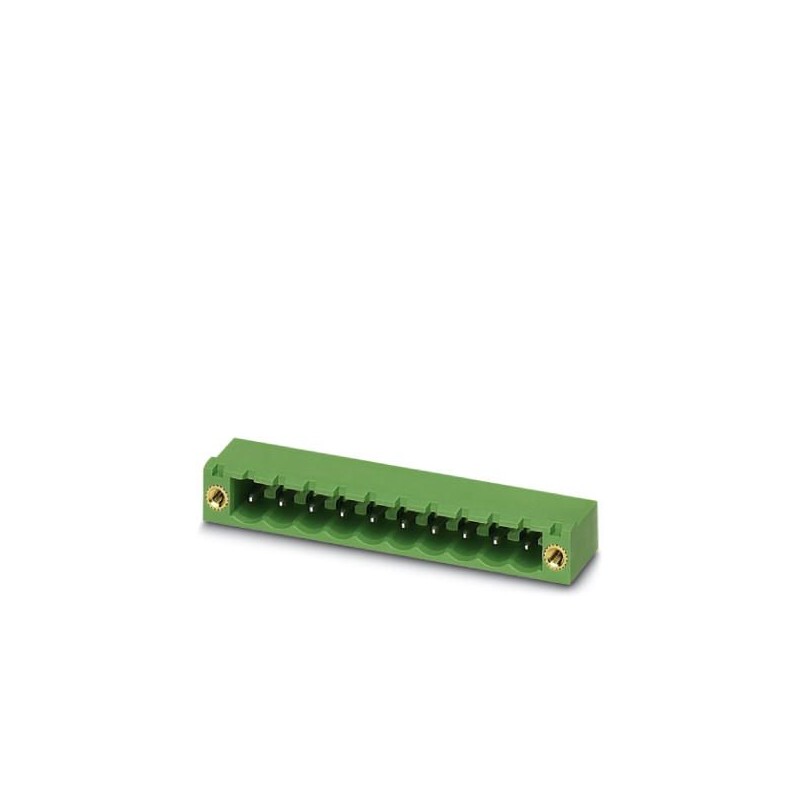

PHOENIX_CONTACT MSTB 2,5/ 8-GF 1776757 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MSTB 2,5/ 8-GF 1776757 PHOENIX CONTACT Embase traversante

Référence: MSTB 2,5/ 8-GF

Code: 1776757

Fabricant: PHOENIX_CONTACT

Description:

Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 8, nombre de rangées : 1, nombre de pôles : 8, nombre de connexions : 8, famille d’articles : MSTB 2.5/.. -GF, pas : 5 mm, montage : Soudage à la vague, disposition des goupilles : disposition linéaire des goupilles, longueur de la goupille [P] : 3,5 mm, nombre de goupilles de soudage par potentiel : 1, système enfichable : COMBICON MSTB 2.5, orientation de la face enfichable : standard, verrouillage : verrou à vis, type de fixation : serrage aérien (filetage), type d’emballage : en boîte

Catégories:

  • Connecteurs > Connecteur de circuit imprimé
  • PHOENIX_CONTACT > Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 355,69 €

Prix unitaire: 3,5569 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1776757
Unité de conditionnement100 pcs
Quantité minimum de commande100 pcs
Page cataloguePage 314 (C-1-2013)
GTIN4017918038922
Poids par pièce (hors emballage)0,005 KGM
Numéro du tarif douanier85366930
Pays d'origineDE (Allemagne)

Dimensions

Longueur [ l ]12 mm
Largeur50 mm
Pas5 mm
Cote a35 mm
Largeur [ w ]50 mm
Hauteur [ h ]12,1 mm
Hauteur de montage8,6 mm
Longueur du picot3,5 mm
Dimensions des picots1 x 1 mm
Longueur12 mm

Généralités

Famille d'articlesMSTB 2,5/..-GF
Groupe d'isolantIIIa
Tension de choc assignée (III/3)4 kV
Tension de choc assignée (III/2)4 kV
Tension de choc assignée (II/2)4 kV
Tension de référence (III/3)250 V
Tension assignée (III/2)320 V
Tension assignée (II/2)400 V
Connexion selon la normeEN-VDE
Intensité nominale IN12 A
Courant de charge maximal12 A
Matériau isolantPBT
Classe d'inflammabilité selon UL 94V0
Colorisvert
Nombre de pôles8

Normes et spécifications

Connexion selon la normeEN-VDE
CSA
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1776757 Connecteurs (EC002637)

Nom de la caractéristiqueFinition du connecteur (EF007495)
Valeur de la caractéristiqueConnecteur fixé
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueNombre de rangées de contacts à fiche (EF006935)
Valeur de la caractéristique1
Nom de la caractéristiqueDimension des contacts (EF007326)
Valeur de la caractéristique5 mm
Nom de la caractéristiqueDimension des raccordements (EF006827)
Valeur de la caractéristique5 mm
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique12 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique320 V
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique4 kV
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique2
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueÉtain
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre de la broche de raccordement (EF006823)
Valeur de la caractéristique1.4 mm
Nom de la caractéristiqueLongueur de la broche (EF006825)
Valeur de la caractéristique3.23 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueVert
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueType de fixation (EF002442)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de banderolage (EF007011)
Valeur de la caractéristiqueCarton (pour CMS)
