PHOENIX_CONTACTConnecteurs PCBMDSTBW 2,5/ 7-G 1846865 PHOENIX CONTACT Embase traversante

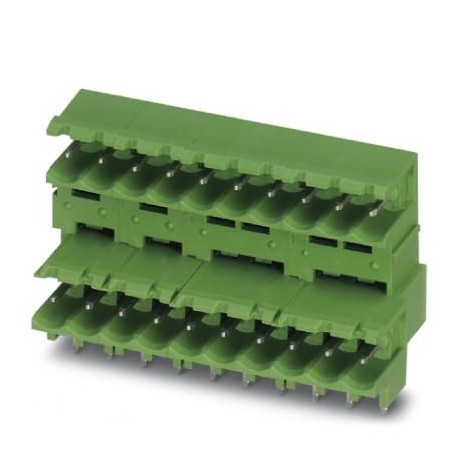

PHOENIX_CONTACT MDSTBW 2,5/ 7-G 1846865 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

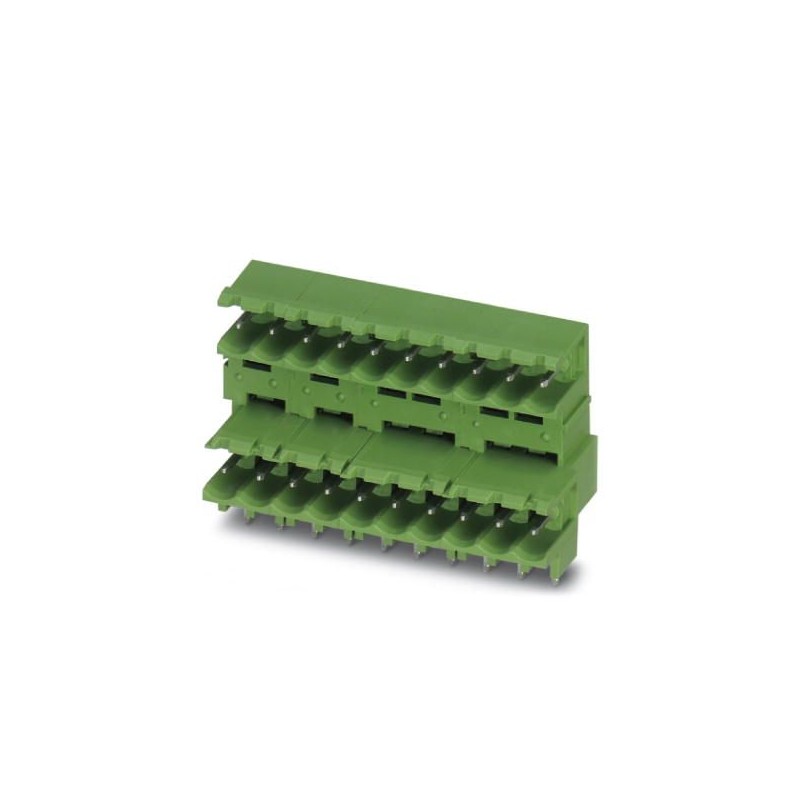

MDSTBW 2,5/ 7-G 1846865 PHOENIX CONTACT Embase traversante

Référence: MDSTBW 2,5/ 7-G

Code: 1846865

Fabricant: PHOENIX_CONTACT

Description:

Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 10 A, tension de dimensionnement (III/2) : 320 V, surface de contact : étain, type de contact : mâle, Nombre de potentiels : 14, Nombre de rangées : 2, Nombre de pôles par rangée : 7, nombre de connexions : 14, famille d’articles : MDSTBW 2,5/.. -G, pas : 5 mm, montage : soudure à la vague, disposition des goupilles : disposition linéaire des goupilles, longueur de la goupille [P] : 3,8 mm, Stecksystem : CLASSIC COMBICON, Serrure : sans, type d’emballage : emballé dans la boîte, L’article peut être aligné avec différents nombres de pôles ! Dans le cas d’une combinaison avec des pièces enfichables MVSTB ou FKCV, un connecteur MVSTBW (ou FKCVW) et un connecteur MVSTBR (ou FKCVR) doivent être utilisés, respectivement. Une combinaison avec des pièces enfichables TMSTBP n’est pas possible !

Catégories:

  • PHOENIX_CONTACT > Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Données commerciales

Code de commande1846865
Unité de conditionnement50 pcs
Quantité minimum de commande50 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 329 (C-1-2013)
GTIN4017918183837
Poids par pièce (hors emballage)0,011 KGM
Numéro du tarif douanier85366930
Pays d'origineDE (Allemagne)

Dimensions

Longueur [ l ]22,1 mm
Largeur37,5 mm
Pas5 mm
Cote a30 mm
Largeur [ w ]37,5 mm
Hauteur [ h ]27,5 mm
Hauteur de montage23,7 mm
Longueur du picot3,8 mm
Dimensions des picots1 x 1 mm
Longueur22,1 mm

Généralités

Famille d'articlesMDSTBW 2,5/..-G
Groupe d'isolantIIIa
Tension de choc assignée (III/3)4 kV
Tension de choc assignée (III/2)4 kV
Tension de choc assignée (II/2)4 kV
Tension de référence (III/3)250 V
Tension assignée (III/2)320 V
Tension assignée (II/2)400 V
Connexion selon la normeEN-VDE
Intensité nominale IN10 A
Courant de charge maximal10 A
Matériau isolantPBT
Classe d'inflammabilité selon UL 94V0
Colorisvert
Nombre de pôles7

Normes et spécifications

Connexion selon la normeEN-VDE
CSA
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-1846865-MDSTBW 2,5/ 7-G
154 Kbytes
PDF CATALOGUE PHOENIX CONNECTEURS FR
15 Mbytes
