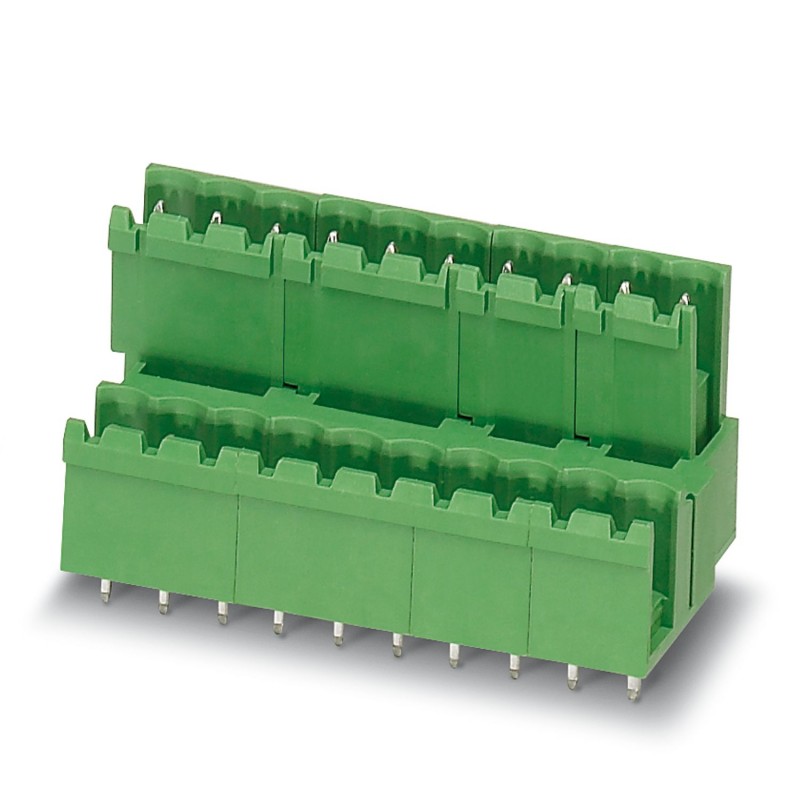

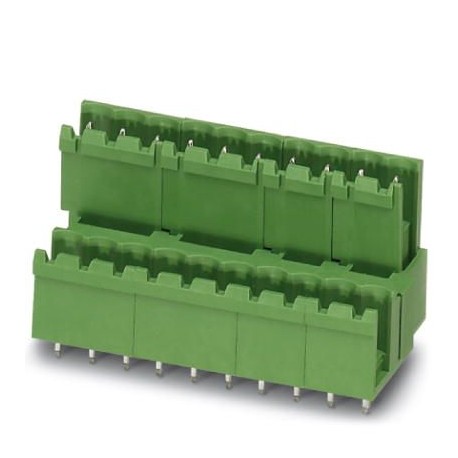

MDSTBV 2,5/ 9-G-5,08 1845552 PHOENIX CONTACT Connecteur pour C.I.
MDSTBV 2,5/ 9-G-5,08
1845552
PHOENIX_CONTACT
50
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 10 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 18, nombre de rangées : 2, nombre de pôles : 9, nombre de connexions : 18, famille d’articles : MDSTBV 2,5/.. -G, pas : 5,08 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,5 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MSTB 2.5, orientation de la face de l’enfichable : standard, verrouillage : sans, type de fixation : sans, type d’emballage : emballé en boîte, alignable ! Bride de serrage : Code 1836477, 1836480. Dans le cas d’une combinaison avec des pièces enfichables MVSTB ou FKCV, un connecteur MVSTBW (ou FKCVW) et un connecteur MVSTBR (ou FKCVR) doivent être utilisés, respectivement. Une combinaison avec des pièces enfichables TMSTBP n’est pas possible !
Prise PCB, section nominale : 2,5 mm2, couleur : verte, courant nominal : 10 A, tension de dimensionnement (III/2) : 320 V, surface de contact : Sn, type de connexion de contact : fiche, nombre de potentiels : 18, nombre de rangées : 2, nombre de pôles : 9, nombre de connexions : 18, série de produits : MDSTBV 2,5/.. -G, pas : 5,08 mm, montage : Soudure à ondes, disposition des broches : Brochage linéaire, longueur de broche [P] : 3,9 mm, nombre de broches de soudure par potentiel : 1, système de prise : COMBICON MSTB 2.5, Orientation des broches d’insertion : Standard, verrouillage : aucun, type de fixation : aucun, type d’emballage : emballé en carton, modulaire ! Fixation de la bride : Art. Non. 1836477, 1836480..
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1845552 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 330 (C-1-2013) |
| GTIN | 4017918184278 |
| Poids par pièce (hors emballage) | 0,013 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 28,5 mm |
|---|---|
| Largeur | 48,26 mm |
| Pas | 5,08 mm |
| Cote a | 40,64 mm |
| Largeur [ w ] | 48,26 mm |
| Hauteur [ h ] | 25,6 mm |
| Hauteur de montage | 22,1 mm |
| Longueur du picot | 3,5 mm |
| Dimensions des picots | 1 x 1 mm |
| Ecartement des picots | 15,24 mm |
| Longueur | 28,5 mm |
Généralités
| Famille d'articles | MDSTBV 2,5/..-G |
|---|---|
| Groupe d'isolant | III |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 10 A |
| Courant de charge maximal | 10 A |
| Matériau isolant | PBT |
| Coloris | vert |
| Nombre de pôles | 9 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 18 |
| Nombre de rangées de contacts à fiche (EF006935) | 2 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 10 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.9 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1845552-MDSTBV 2,5/ 9-G-5,08 | 157 Kbytes |
|
