PHOENIX_CONTACTConnecteurs PCBMDSTBV 2,5/ 2-GF 1846085 PHOENIX CONTACT Embase traversante

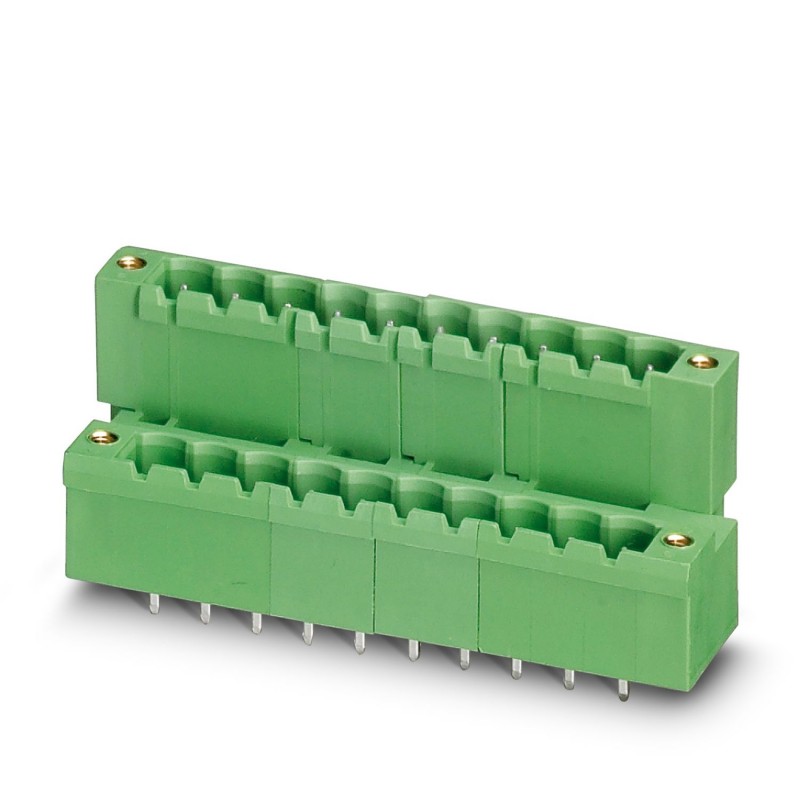

PHOENIX_CONTACT MDSTBV 2,5/ 2-GF 1846085 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MDSTBV 2,5/ 2-GF 1846085 PHOENIX CONTACT Embase traversante

Référence: MDSTBV 2,5/ 2-GF

Code: 1846085

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 10 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 4, nombre de rangées : 2, nombre de pôles : 2, nombre de connexions : 4, famille d’articles : MDSTBV 2.5/.. -GF, pas : 5 mm, montage : soudage à la vague, disposition des broches : disposition linéaire des broches, longueur de la broche [P] : 3,9 mm, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON MSTB 2.5, orientation de la face enfichable : standard, verrouillage : verrou à vis, type de fixation : serrage à l’air (filetage), type d’emballage : emballage en boîte, L’article peut être aligné avec différents nombres de pôles ! Dans le cas d’une combinaison avec des pièces enfichables MVSTB ou FKCV, un connecteur MVSTBW (ou FKCVW) et un connecteur MVSTBR (ou FKCVR) doivent être utilisés, respectivement. Une combinaison avec des pièces enfichables TMSTBP n’est pas possible !
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm2, couleur : vert, courant nominal : 10 A, tension nominale (III/2) : 320 V, surface de contact : Sn, type de connexion de contact : mâle, nombre de potentiels : 4, nombre de rangées : 2, nombre de pôles : 2, nombre de connexions : 4, famille d’articles : MDSTBV 2,5/.. Une combinaison avec des pièces enfichables TMSTBP n’est pas possible !

Catégories:

  • Connecteurs > Connecteur de circuit imprimé
  • PHOENIX_CONTACT > Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 275,10 €

Prix unitaire: 5,502 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1846085
Unité de conditionnement50 pcs
Quantité minimum de commande50 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 331 (C-1-2013)
GTIN4017918183585
Poids par pièce (hors emballage)0,007 KGM
Numéro du tarif douanier85366930
Pays d'origineDE (Allemagne)

Dimensions

Longueur [ l ]23,7 mm
Largeur22,5 mm
Pas5 mm
Cote a5 mm
Largeur [ w ]22,5 mm
Hauteur [ h ]25,9 mm
Hauteur de montage22 mm
Longueur du picot3,9 mm
Dimensions des picots1 x 1 mm
Longueur23,7 mm

Généralités

Famille d'articlesMDSTBV 2,5/..-GF
Groupe d'isolantIIIa
Tension de choc assignée (III/3)4 kV
Tension de choc assignée (III/2)4 kV
Tension de choc assignée (II/2)4 kV
Tension de référence (III/3)250 V
Tension assignée (III/2)320 V
Tension assignée (II/2)400 V
Connexion selon la normeEN-VDE
Intensité nominale IN10 A
Courant de charge maximal10 A
Matériau isolantPBT
Classe d'inflammabilité selon UL 94V0
Colorisvert
Nombre de pôles2

Normes et spécifications

Connexion selon la normeEN-VDE
CUL
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1846085 Connecteurs (EC002637)

Nom de la caractéristiqueFinition du connecteur (EF007495)
Valeur de la caractéristiqueConnecteur fixé
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de rangées de contacts à fiche (EF006935)
Valeur de la caractéristique2
Nom de la caractéristiqueDimension des contacts (EF007326)
Valeur de la caractéristique5 mm
Nom de la caractéristiqueDimension des raccordements (EF006827)
Valeur de la caractéristique5 mm
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique10 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique320 V
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique4 kV
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique2
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueÉtain
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre de la broche de raccordement (EF006823)
Valeur de la caractéristique1.4 mm
Nom de la caractéristiqueLongueur de la broche (EF006825)
Valeur de la caractéristique3.9 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueVert
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueType de fixation (EF002442)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de banderolage (EF007011)
Valeur de la caractéristiqueCarton (pour CMS)
