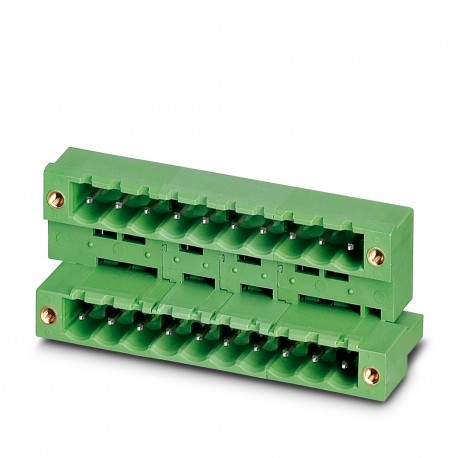

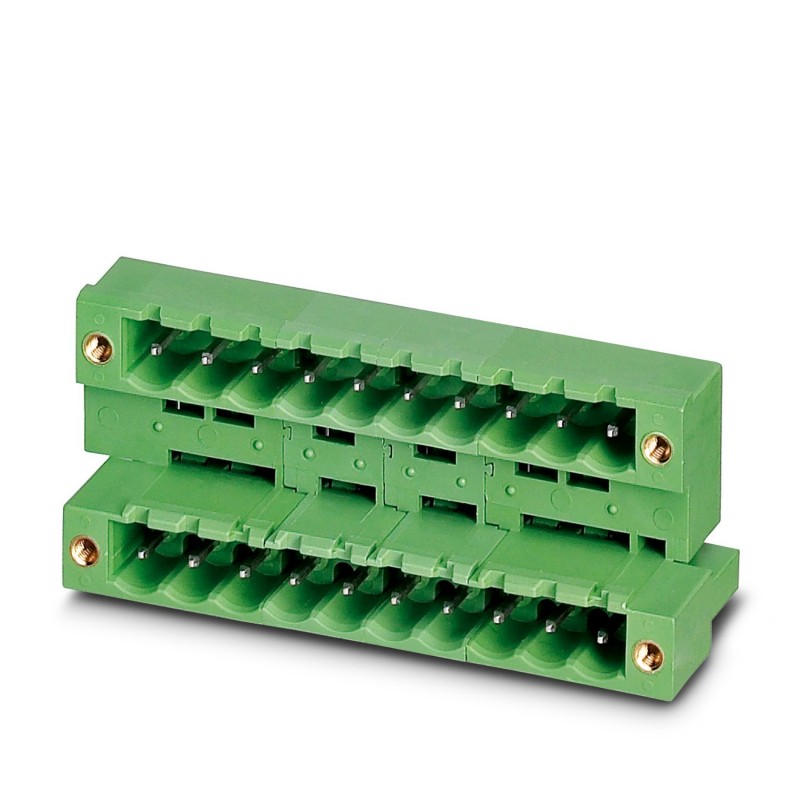

MDSTB 2,5/ 9-GF 1846768 PHOENIX CONTACT Embase traversante
Référence: MDSTB 2,5/ 9-GF
Code: 1846768
Fabricant: PHOENIX_CONTACT
Description:
Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 10 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 18, nombre de rangées : 2, nombre de pôles : 9, nombre de connexions : 18, famille d’articles : MDSTB 2,5/.. -GF, pas : 5 mm, montage : Soudage à la vague, disposition des broches : Disposition des broches linéaire, longueur de la broche [P] : 3,2 mm, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON MSTB 2.5, Orientation de la face enfichable : Standard, verrouillage : Verrouillage à vis, type de fixation : Serrage à l’air (filetage), type d’emballage : emballage en boîte, L’article peut être aligné avec différents nombres de pôles ! Dans le cas d’une combinaison avec des pièces enfichables MVSTB ou FKCV, un connecteur MVSTBW (ou FKCVW) et un connecteur MVSTBR (ou FKCVR) doivent être utilisés, respectivement. Une combinaison avec des pièces enfichables TMSTBP n’est pas possible !
Embase de circuit imprimé, section nominale: 2,5 mm2, coloris: vert, intensité nominale: 10 A, tension de référence (III/2): 320 V, surface des contacts: Sn, type de contact: Mâle, nombre de potentiels: 18, nombre de rangées: 2, nombre de pôles: 9, nombre de connexions: 18, gamme d'articles: MDSTB 2,5/.. La combinaison avec des éléments enfichables TMSTBP est impossible !.
Catégories:
- PHOENIX_CONTACT > Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.
Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.
EN SAVOIR PLUS
Caractéristiques techniques
Propriétés du produit
| Type de produit | Embase de circuit imprimé |
| Gamme de produits | MDSTB 2,5/..-GF |
| Ligne de produits | COMBICON Connectors M |
| Type | Grundgehaumluse anreihbar |
| Nombre de pôles | 9 |
| Pas | 5 mm |
| Nombre de connexions | 18 |
| Nombre de rangées | 2 |
| Nombre de potentiels | 18 |
| Bride de fixation | Bride filetée |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| État de la gestion des données | |
| Révision de l'article | 06 |
Propriétés électriques
| Intensité nominale IN | 10 A |
| Tension nominale UN | 320 V |
| Résistance de contact | 1,3 mΩ |
| Tension de référence (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| Tension assignée (III/2) | 320 V |
| Tension de tenue aux chocs assignée (III/2) | 4 kV |
| Tension de référence (II/2) | 400 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
Montage
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Bride | |
| Couple de serrage | 0,3 Nm |
Indications sur les matériaux
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique zone de contact (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PBT |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 225 |
| Classe d'inflammabilité selon UL 94 | V0 |
Remarques
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
Dimensions
| Dessin coté |  |
| Pas | 5 mm |
| Largeur [w] | 55 mm |
| Hauteur [h] | 26,93 mm |
| Longueur [l] | 22,1 mm |
| Hauteur de montage | 23,7 mm |
| Longueur du picot de soudage [P] | 3,23 mm |
| Dimensions des picots | 1 x 1 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,4 mm |
Contrôles mécaniques
| Contrôle visuel | |
| Spécification de contrôle | DIN EN 60512-1-1:2003-01 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN EN 60512-1-2:2003-01 |
| Résultat | Essai réussi |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Polarisation et détrompage | |
| Spécification de contrôle | DIN EN 60512-13-5:2006-11 |
| Résultat | Essai réussi |
| Utilisation des porte-contacts | |
| Spécification de contrôle | DIN EN 60512-15-1:2009-03 |
| Porte-contacts utilisé Exigence >20 N | Essai réussi |
| Forces d'enfichage et de retrait | |
| Résultat | Essai réussi |
| Nombre de cycles | 25 |
| Force d'enfichage par pôle env. | 8 N |
| Force de retrait par pôle env. | 6 N |
Contrôles électriques
| Essai thermique Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 12 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | IIIa |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 4 mm |
| Tension d'isolement assignée (III/2) | 320 V |
| Tension de choc assignée (III/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| valeur minimale de la ligne de fuite (III/2) | 4 mm |
| Tension d'isolement assignée (II/2) | 400 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| valeur minimale de la ligne de fuite (II/2) | 4 mm |
Conditions environnementales et de durée de vie
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai de durée de vie | |
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tension de tenue aux chocs au niveau de la mer | 4,8 kV |
| Résistance de passage R1 | 1,3 mΩ |
| Résistance de passage R2 | 1,3 mΩ |
| Résistance de passage R22e étage | 1,7 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Contrôle climatique | |
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Sensibilité à la chaleur | 100 °C/168 h |
| Tension de tenue aux courants alternatifs | 2,21 kV |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
Indications sur l'emballage
| Type de conditionnement | emballé dans un carton |
ETIM for 1846768 Connecteurs (EC002637)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition du connecteur (EF007495)
Valeur de la caractéristiqueConnecteur fixé
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique18
Nom de la caractéristiqueNombre de rangées de contacts à fiche (EF006935)
Valeur de la caractéristique2
Nom de la caractéristiqueDimension des contacts (EF007326)
Valeur de la caractéristique5 mm
Nom de la caractéristiqueDimension des raccordements (EF006827)
Valeur de la caractéristique5 mm
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique10 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique320 V
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique4 kV
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique2
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueÉtain
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre de la broche de raccordement (EF006823)
Valeur de la caractéristique1.4 mm
Nom de la caractéristiqueLongueur de la broche (EF006825)
Valeur de la caractéristique3.23 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueVert
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueType de fixation (EF002442)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de banderolage (EF007011)
Valeur de la caractéristiqueCarton (pour CMS)
