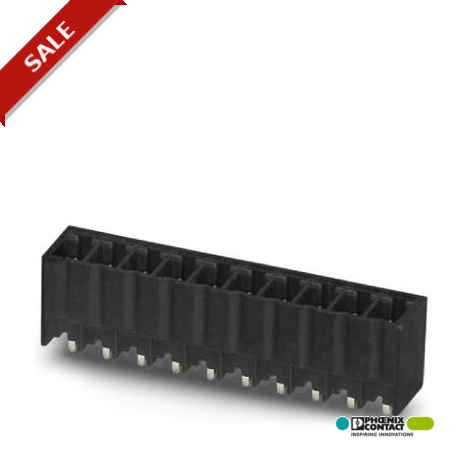

MCV 1,5/ 2-G-3,81 P14 THR 1707007 PHOENIX CONTACT Embase, Intensité nominale: 8 A, Tension de référence (III..
MCV 1,5/ 2-G-3,81 P14 THR
1707007
PHOENIX_CONTACT
250
Embase, Intensité nominale: 8 A, Tension de référence (III/2): 160 V, Nbre. pôles: 2, Pas: 3,81 mm, Coloris: noir, Surface des contacts: étain, Montage: SMD/THT/THR, Des informations d'utilisation et des recommandations concernant la technologie THR sont disponibles dans la section Téléchargements.
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : MCV 1,5/.. -G-THR, pas : 3,81 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 1,4 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MC 1.5, Orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte, plus d’informations pour l’utilisateur et des recommandations de conception sur la technologie de refusion traversante peuvent être trouvées sur : Téléchargements
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Dimensions
| Longueur | 7,25 mm |
|---|---|
| Pas | 3,81 mm |
| Cote a | 3,81 mm |
| Largeur | 9,01 mm |
| Hauteur de montage | 9,2 mm |
| Hauteur | 10,6 mm |
| Longueur du picot | 1,4 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Diamètre de perçage | 1,4 mm |
Généralités
| Famille d'articles | MCV 1,5/..-G-THR |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 250 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Courant de charge maximal | 8 A |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 2 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.81 mm |
| Dimension des raccordements (EF006827) | 3.81 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 1.4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1707007-MCV 1,5/ 2-G-3,81 P14 THR | 159 Kbytes |
|
