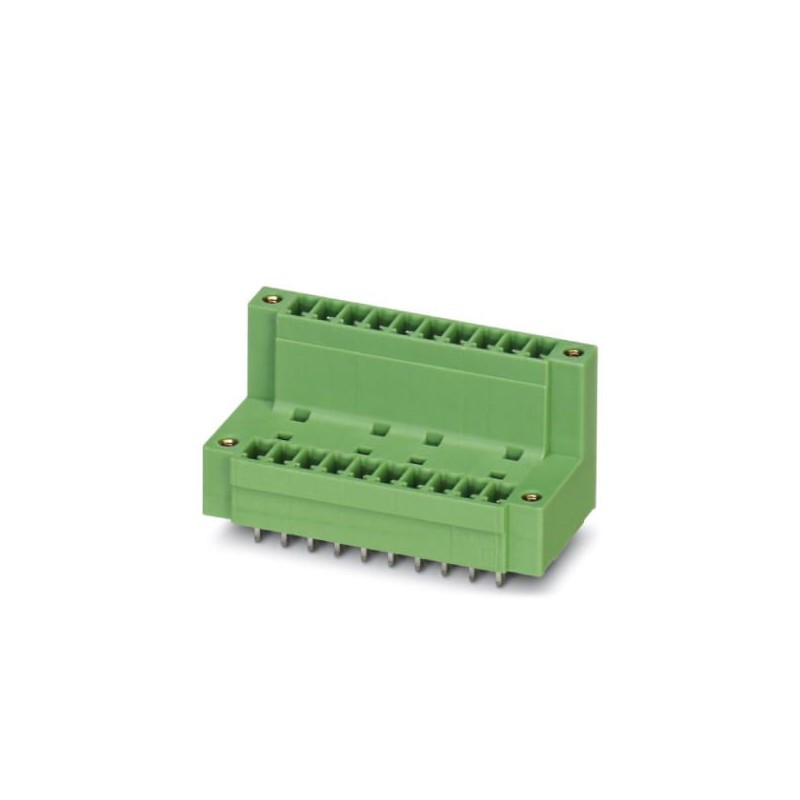

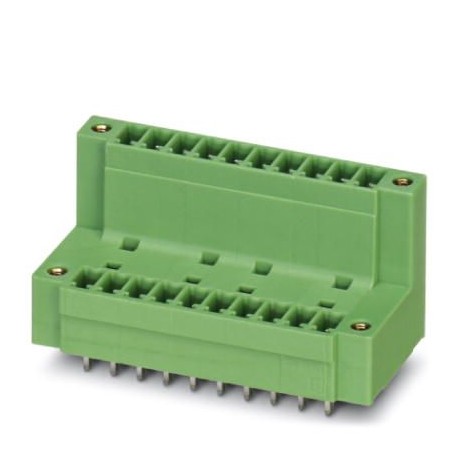

MCDV 1,5/ 6-GF-3,81 1830295 PHOENIX CONTACT Embase traversante
MCDV 1,5/ 6-GF-3,81
1830295
PHOENIX_CONTACT
40
Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : vert, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 12, nombre de rangées : 2, nombre de pôles : 6, nombre de connexions : 12, famille d’articles : MCDV 1,5/.. -GF, pas : 3,81 mm, montage : soudage à la vague, disposition des broches : disposition linéaire des broches, longueur de la broche [P] : 3,4 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MC 1.5, orientation de la face enfichable : standard, verrouillage : serrure à vis, type de fixation : serrage à l’air (filetage), type d’emballage : emballage en boîte, Dans le cas d’une combinaison avec des pièces enfichables MCV, un connecteur MCVW et un connecteur MCVR doivent être utilisés, respectivement.
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1830295 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 237 (C-1-2013) |
| GTIN | 4017918110925 |
| Poids par pièce (hors emballage) | 0,007 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 22,7 mm |
|---|---|
| Largeur | 33,25 mm |
| Pas | 3,81 mm |
| Cote a | 19,05 mm |
| Largeur [ w ] | 33,25 mm |
| Hauteur [ h ] | 25,3 mm |
| Hauteur de montage | 21,9 mm |
| Longueur du picot | 3,4 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Ecartement des picots | 15,24 mm |
| Longueur | 22,7 mm |
Généralités
| Famille d'articles | MCDV 1,5/..-GF |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 320 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Courant de charge maximal | 8 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | vert |
| Nombre de pôles | 6 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1830295-MCDV 1,5/ 6-GF-3,81 | 148 Kbytes |
|
