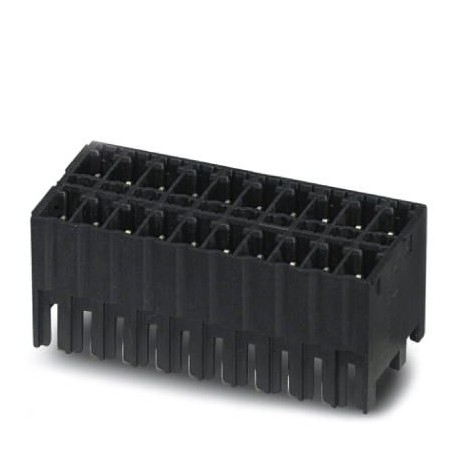

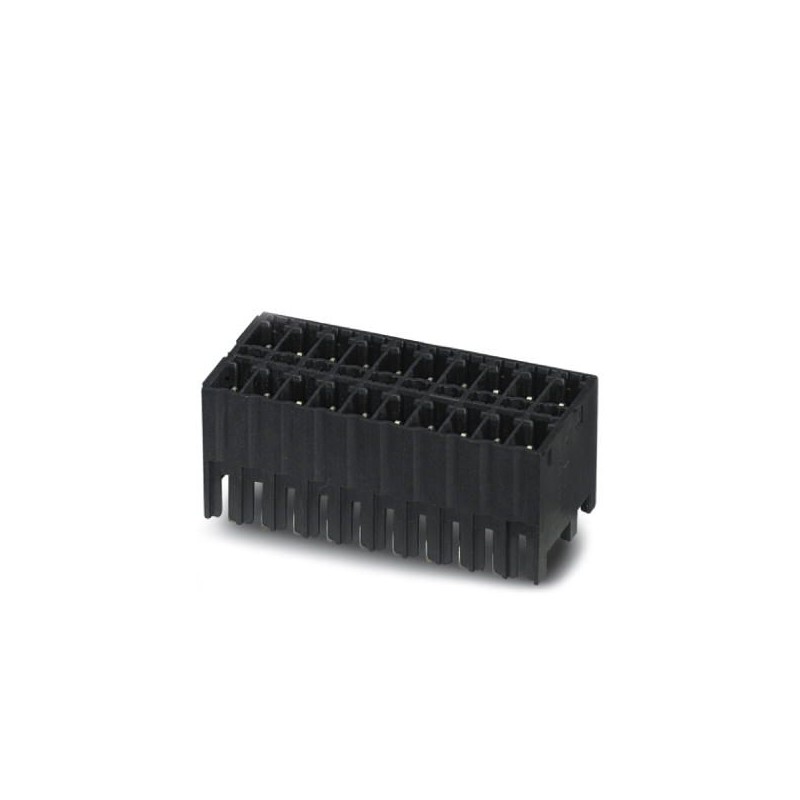

MCDNV 1,5/ 4-G1-3,5 P14THR 1952995 PHOENIX CONTACT Connecteur pour C.I.
MCDNV 1,5/ 4-G1-3,5 P14THR
1952995
PHOENIX_CONTACT
75
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 8, nombre de rangées : 2, nombre de pôles : 4, nombre de connexions : 8, famille d’articles : MCDNV 1,5/.. -G1-THR, pas : 3,5 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 1,4 mm, nombre de broches de soudure par potentiel : 1, système d’enfichage : COMBICON MC 1.5, orientation de la face de l’enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : emballé en boîte, longueur de la goupille est de 1,4 mm. Pour plus d’informations et des recommandations de conception sur la technologie de refusion traversante, veuillez vous référer à : « Téléchargements ».
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1952995 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 220 (C-1-2013) |
| GTIN | 4017918920197 |
| Poids par pièce (hors emballage) | 0,003 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | BG (Bulgarie) |
Dimensions
| Longueur [ l ] | 15,2 mm |
|---|---|
| Largeur | 15,5 mm |
| Pas | 3,5 mm |
| Cote a | 10,5 mm |
| Largeur [ w ] | 15,5 mm |
| Hauteur [ h ] | 14,7 mm |
| Hauteur de montage | 13,3 mm |
| Longueur du picot | 1,4 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Ecartement des picots | 3,50 mm |
| Longueur | 15,2 mm |
Généralités
| Famille d'articles | MCDNV 1,5/..-G1-THR |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 250 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Courant de charge maximal | 8 A (par pôle) |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 8 |
| Nombre de rangées de contacts à fiche (EF006935) | 2 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 1.4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1952995-MCDNV 1,5/ 4-G1-3,5 P14THR | 147 Kbytes |
|
