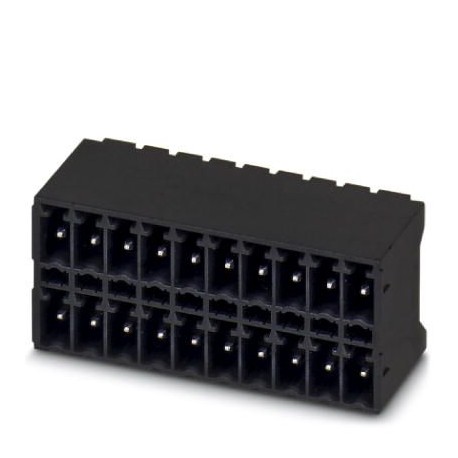

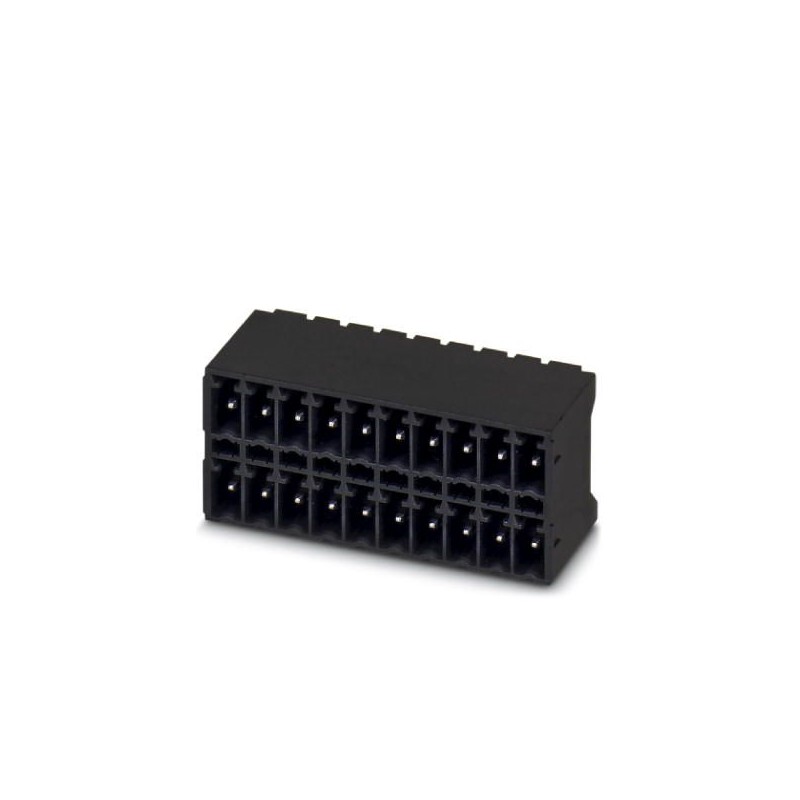

MCDN 1,5/12-G1-3,5 P14THR 1954032 PHOENIX CONTACT Embase traversante
MCDN 1,5/12-G1-3,5 P14THR
1954032
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 24, nombre de rangées : 2, nombre de pôles : 12, nombre de connexions : 24, famille d’articles : MCDN 1,5/.. -G1-THR, pas : 3,5 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 1,4 mm, nombre de broches de soudure par potentiel : 1, système d’enfichage : COMBICON MC 1.5, orientation de la face de l’enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : emballé en boîte, longueur de la goupille est de 1,4 mm. Pour plus d’informations et des recommandations de conception sur la technologie de refusion traversante, veuillez vous référer à : « Téléchargements ».
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1954032 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 218 (C-1-2013) |
| GTIN | 4017918919160 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | BG (Bulgarie) |
Dimensions
| Longueur [ l ] | 13,3 mm |
|---|---|
| Largeur | 43,5 mm |
| Pas | 3,5 mm |
| Cote a | 38,5 mm |
| Largeur [ w ] | 43,5 mm |
| Hauteur [ h ] | 14,7 mm |
| Hauteur de montage | 15,2 mm |
| Longueur du picot | 1,4 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Ecartement des picots | 3,50 mm |
| Longueur | 13,3 mm |
Généralités
| Famille d'articles | MCDN 1,5/..-G1-THR |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 250 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Courant de charge maximal | 8 A (par pôle) |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 12 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1954032-MCDN 1,5/12-G1-3,5 P14THR | 149 Kbytes |
|
