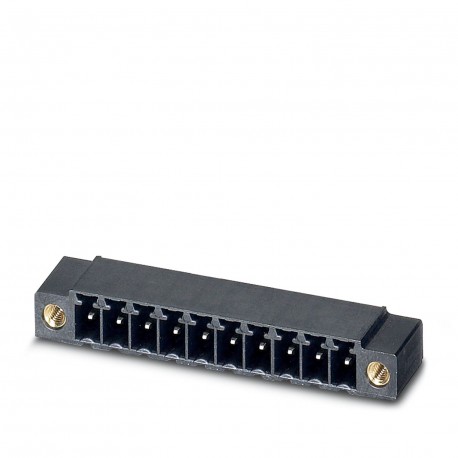

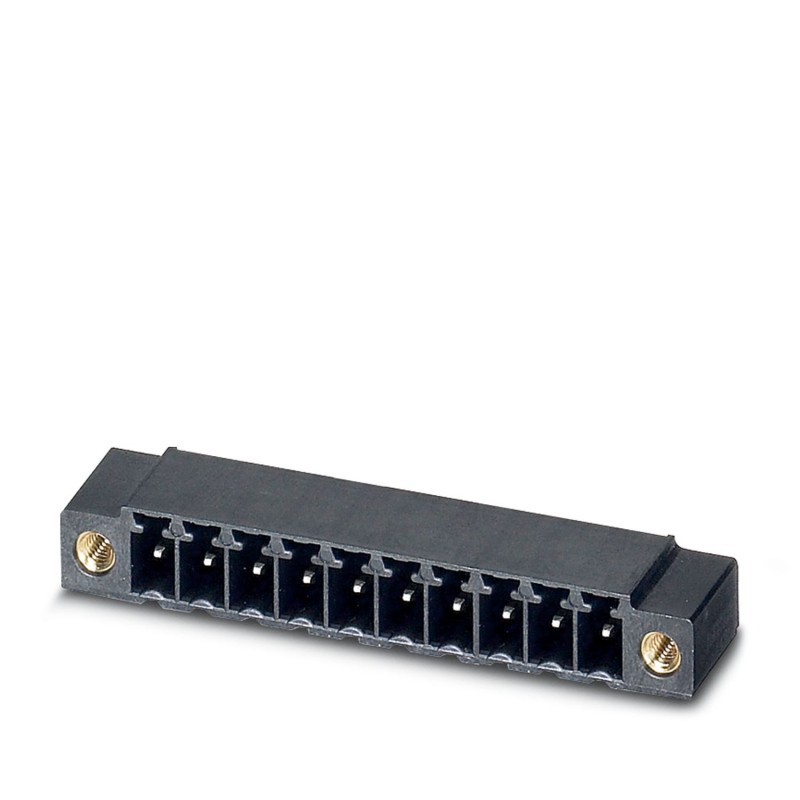

MC 1,5/ 3-GF-3,81 P14 THRR56 1782145 PHOENIX CONTACT Connecteur pour C.I.
MC 1,5/ 3-GF-3,81 P14 THRR56
1782145
PHOENIX_CONTACT
470
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : mâle, nombre de rangées : 1, nombre de pôles : 3, famille d’articles : MC 1,5/.. -GF-THR, pas : 3,81 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 1,4 mm, nombre de broches à souder par potentiel : 1, système d’enfichage : COMBICON MC 1,5, orientation de la face enfichable : standard, serrure : serrure à vis, type de fixation : serrage à l’air (filetage), type d’emballage : sangle de 56 mm de large
Connecteurs de circuits imprimés, section transversale nominale : 1,5 mm2, couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : Sn, type de connexion de contact : broche, nombre de rangées : 1, nombre de positions : 3, gamme de produits : MC 1,5/.. -GF-THR, hauteur : 3,81 mm, montage : Soudure THR / soudure à ondes, disposition des broches : Broche linéaire, broche de soudure [P] : 1,4 mm, nombre de broches de soudure par potentiel : 1, système de prise : COMBICON MC 1,5, Alignement du motif du connecteur des broches : Standard, verrouillage : Mécanisme de verrouillage à vis, montage : Bride filetée, type de bande d’emballage : bande de 56 mm de large
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1782145 |
|---|---|
| Unité de conditionnement | 470 pcs |
| Quantité minimum de commande | 470 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 209 (C-1-2013) |
| GTIN | 4046356550390 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 9,2 mm |
|---|---|
| Largeur | 21,82 mm |
| Pas | 3,81 mm |
| Cote a | 7,62 mm |
| Largeur [ w ] | 21,82 mm |
| Hauteur [ h ] | 8,3 mm |
| Hauteur de montage | 6,9 mm |
| Longueur du picot | 1,4 mm |
| Longueur | 9,2 mm |
Généralités
| Famille d'articles | MC 1,5/..-GF-THR |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 250 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.81 mm |
| Dimension des raccordements (EF006827) | 3.81 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 1.4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1782145-MC 1,5/ 3-GF-3,81 P14 THRR56 | 157 Kbytes |
|
