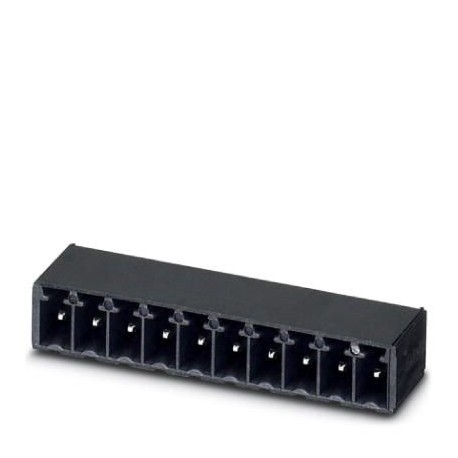

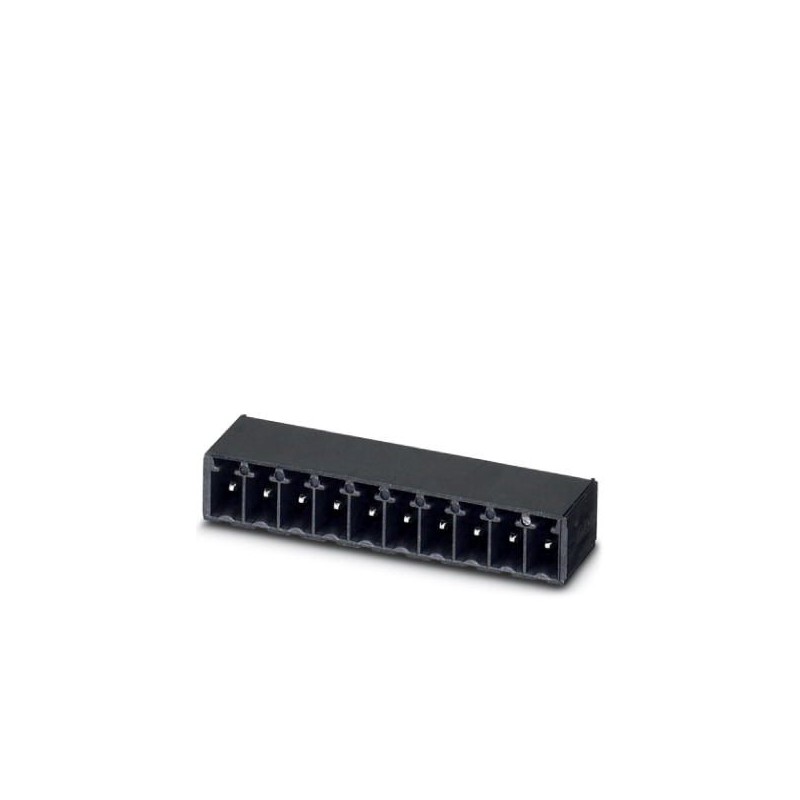

MC 1,5/ 2-G-3,81 P14 THRR32 1722095 PHOENIX CONTACT Connecteur pour C.I.
MC 1,5/ 2-G-3,81 P14 THRR32
1722095
PHOENIX_CONTACT
470
Connecteur pour C.I.
Boîtier de base de carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : MC 1,5/.. -G-THR, pas : 3,81 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 1,4 mm, nombre de broches à souder par potentiel : 1, système d’enfichage : COMBICON MC 1,5, orientation de la face de l’enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : sangle de 32 mm de large
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1722095 |
|---|---|
| Unité de conditionnement | 470 pcs |
| Quantité minimum de commande | 470 pcs |
| Page catalogue | Page 208 (C-1-2013) |
| GTIN | 4046356117012 |
| Poids par pièce (hors emballage) | 0,001 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Embase traversante |
|---|---|
| Système débrochable | MINI COMBICON |
| Type de contact | Connecteur mâle |
| Famille d'articles | MC 1,5/..-G-THR |
| Pas | 3,81 mm |
| Nombre de pôles | 2 |
| Type de montage | Soudage THR |
| Tracé brochage | Brochage linéaire |
| Verrouillage | sans |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 8 A |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (1 - 3 µm Ni), |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Indication de matériau - boîtier
| Matériau isolant | LCP |
|---|---|
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 175 |
| Classe d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Dessin coté | |
|---|---|
| Légende | Illustration schématique : pour de plus amples informations, voir le schéma de la famille de produits dans le centre de téléchargement |
| Longueur [ l ] | 9,2 mm |
| Largeur [ w ] | 9,01 mm |
| Hauteur [ h ] | 8,3 mm |
| Pas | 3,81 mm |
| Hauteur de montage (sans picot) | 6,9 mm |
| Longueur de broche [P] | 1,4 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Cote a | 3,81 mm |
Indications de conditionnement
| Dessin coté | |
|---|---|
| Type de conditionnement | Sangle en largeur de 32 mm |
| Unité d'emballage | 470 |
| Dénomination unités d'emballage | Quantité |
| Largeur de ruban [W] | 32 mm |
| Diamètre de bobine [A] | 330 mm |
| Dimension extérieure de bobine [W2] | 38,4 mm |
| Type de reconditionnement | Sachet transparent |
Conseils de traitement
| Process | Soudage par refusion/à la vague |
|---|---|
| Spécification de contrôle | selon IPC/JEDEC J-STD-020D.1:2008-03 |
| selon CEI 61760-1:2006-04 | |
| selon CEI 60068-2-58:2005-02 | |
| Moisture Sensitive Level | MSL 1 |
| Classification température Tc | 260 °C |
| Cycles de soudage par refusion | 3 |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (en fonction de la courbe de derating) |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | IIIa |
|---|---|
| Tension d'isolement assignée (III/3) | 160 V |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension d'isolement assignée (II/2) | 250 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.81 mm |
| Dimension des raccordements (EF006827) | 3.81 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 1.4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Autre |
