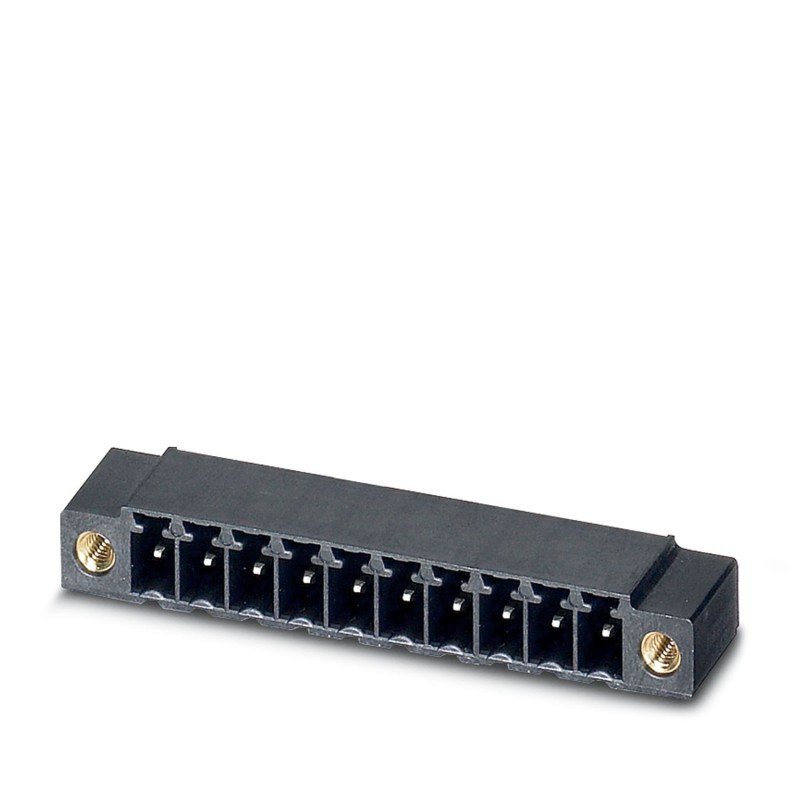

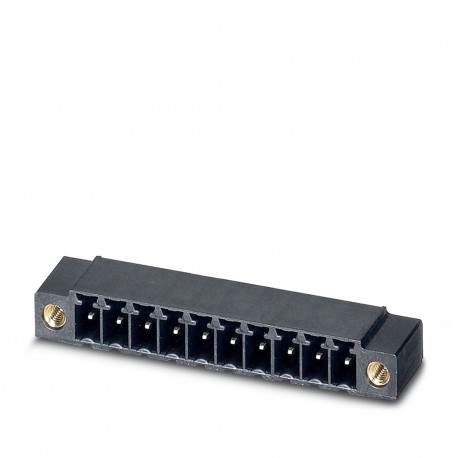

MC 1,5/12-GF-3,81 P14 THRR72 1782239 PHOENIX CONTACT Connecteur pour C.I.
MC 1,5/12-GF-3,81 P14 THRR72
1782239
PHOENIX_CONTACT
380
Connecteur pour C.I.
Embase de circuit imprimé, nombre de pôles: 12, gamme d'articles: MC 1,5/..-GF-THR, pas: 3,81 mm, plan des broches: Brochage linéaire, longueur de broche [P]: 1,4 mm, type de conditionnement: Sangle en largeur de 72 mm
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Embase de circuit imprimé |
| Gamme de produits | MC 1,5/..-GF-THR |
| Type | Composant adéquat pour le soudage par refusion |
| Nombre de pôles | 12 |
| Pas | 3,81 mm |
| Bride de fixation | Bride filetée |
| Tracé brochage | Brochage linéaire |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Tension assignée (II/2) | 250 V |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Type de montage | Soudage THR |
| Tracé brochage | Brochage linéaire |
| Conseils de traitement | |
| Process | Soudage par refusion/à la vague |
| Moisture Sensitive Level | MSL 1 |
| Classification température Tc | 260 °C |
| Cycles de soudage par refusion | 3 |
| Coloris | noir |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | IIIa |
| Matériau isolant | LCP |
| Surface des contacts | étain Sn |
| Matériau de surface du contact | Sn |
| Dessin coté |  |
| Largeur | 56,11 mm |
| Hauteur de montage | 6,9 mm |
| Hauteur | 8,3 mm |
| Longueur du picot | 1,4 mm |
| Longueur | 9,2 mm |
| Longueur du picot | 1,4 mm |
| Diamètre de perçage | 1,4 mm |
| Pas | 3,81 mm |
| Dessin coté |  |
| Type de conditionnement | Sangle en largeur de 72 mm |
| Largeur de ruban [W] | 72 mm |
| Dimension extérieure de bobine [W2] | 78,4 mm |
| Diamètre de bobine [A] | 330 mm |
| Type de reconditionnement | Sachet transparent |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1782239-MC 1,5/12-GF-3,81 P14 THRR72 | 157 Kbytes |
|
