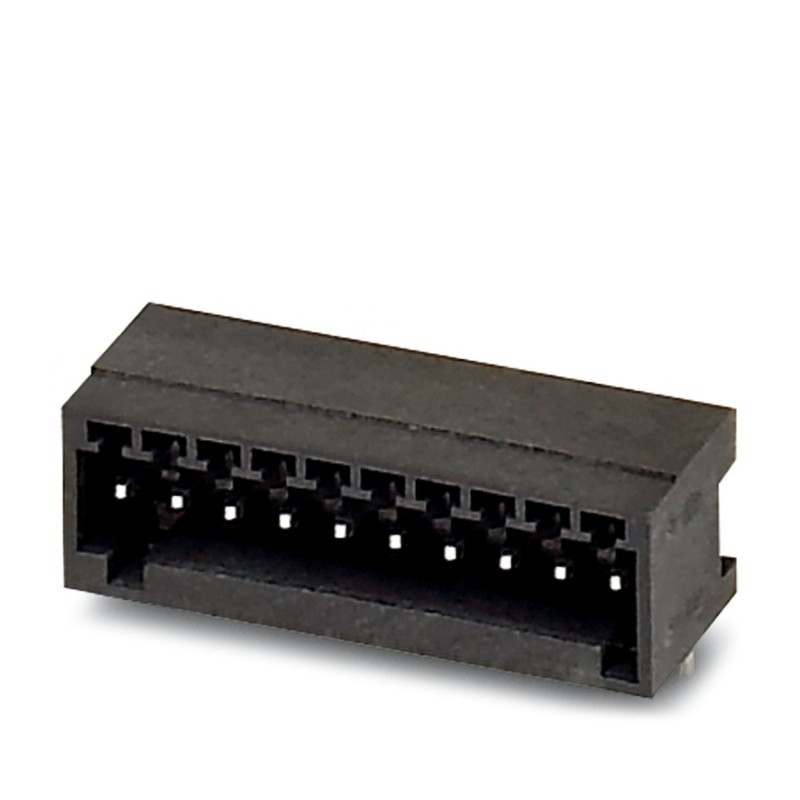

MC 0,5/11-G-2,5 THT R44 1963735 PHOENIX CONTACT Connecteur pour C.I. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MC 0,5/11-G-2,5 THT R44 1963735 PHOENIX CONTACT Connecteur pour C.I.

MC 0,5/11-G-2,5 THT R44

1963735

PHOENIX_CONTACT

330

Connecteur pour C.I.

Embase de circuit imprimé, section nominale: 0,5 mm2, intensité nominale: 4 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Mâle, nombre de rangées: 1, nombre de pôles: 11, gamme d'articles: MC 0,5/..-G-THT, pas: 2,5 mm, montage: Soudage THR / Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,8 mm, nombre de picots par potentiel: 1, système débrochable: COMBICON FK-MC 0,5, Orientation du modèle d'enfichage: Standard, verrouillage: sans, type de fixation: sans, type de conditionnement: Sangle en largeur de 44 mm, Des informations d'utilisation et des recommandations concernant la technologie THR sont disponibles dans la section : Téléchargements.

Plus de détails


Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Type de produitEmbase de circuit imprimé
Gamme de produitsMC 0,5/..-G-THT
Ligne de produitsCOMBICON Connectors XS
TypeComposant adéquat pour le soudage par refusion
Nombre de pôles11
Pas2,5 mm
Nombre de rangées1
Bride de fixationsans
Tracé brochageBrochage linéaire
Nombre de picots par potentiel1
État de la gestion des données
Révision de l'article00
Propriétés électriques
Intensité nominale IN4 A
Tension nominale UN160 V
Résistance de contact2 mΩ
Tension de référence (III/3)32 V
Tension de tenue aux chocs assignée (III/3)1,5 kV
Tension assignée (III/2)160 V
Tension de tenue aux chocs assignée (III/2)2,5 kV
Tension de référence (II/2)160 V
Tension de tenue aux chocs assignée (II/2)1,5 kV
Montage
Type de montageSoudage THR / Soudage à la vague
Tracé brochageBrochage linéaire
Conseils de traitement
ProcessSoudage par refusion/à la vague
Moisture Sensitive LevelMSL 3
Classification température Tc245 °C
Cycles de soudage par refusion3
Indications sur les matériaux
Indication de matériau - contact
RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceétamage galvanique
Surface métallique zone de contact (couche supérieure)Etain (3 - 5 µm Sn)
Surface métallique zone de contact (couche intermédiaire)Nickel (1 - 3 µm Ni)
Surface métallique zone de soudage (couche supérieure)Etain (3 - 5 µm Sn)
Surface métallique zone de soudage (couche intermédiaire)Nickel (1 - 3 µm Ni)
Indication de matériau - boîtier
Coloris ()()
Matériau isolantPA
Groupe d'isolantIIIa
IRC selon CEI 60112250
Classe d'inflammabilité selon UL 94V0
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12850
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13775
Température des essais de pression à bille selon la norme EN 60695-10-2125 °C
Dimensions
Dessin cotézzyynvpzer.jpg
Pas2,5 mm
Largeur [w]29,4 mm
Hauteur [h]11,9 mm
Longueur [l]10,1 mm
Hauteur de montage8,1 mm
Longueur du picot de soudage [P]3,8 mm
Dimensions des picots0,8 x 0,8 mm
Conception de circuits imprimés
Diamètre de perçage1,4 mm
Contrôles mécaniques
Contrôle visuel
Spécification de contrôleDIN EN 60512-1-1:2003-01
RésultatEssai réussi
Contrôle des dimensions
Spécification de contrôleDIN EN 60512-1-2:2003-01
RésultatEssai réussi
Résistance des inscriptions
Spécification de contrôleDIN EN 60068-2-70:1996-07
RésultatEssai réussi
Polarisation et détrompage
Spécification de contrôleDIN EN 60512-13-5:2006-11
RésultatEssai réussi
Utilisation des porte-contacts
Spécification de contrôleDIN EN 60512-15-1:2009-03
Porte-contacts utilisé
Exigence >20 N		Essai réussi
Forces d'enfichage et de retrait
RésultatEssai réussi
Nombre de cycles25
Force d'enfichage par pôle env.8 N
Force de retrait par pôle env.6 N
Contrôles électriques
Essai thermique Groupe d'essais C
Spécification de contrôleDIN EN 60512-5-1:2003-01
Nombre de pôles testé12
Résistance d'isolement
Spécification de contrôleDIN EN 60512-3-1:2003-01
Résistance d'isolement pôles voisins1012Ω
Distances dans l'air et lignes de fuite
Spécification de contrôleDIN EN 60664-1 (VDE 0110-1):2008-01
Groupe d'isolantIIIa
Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11))CTI 250
Tension d'isolement assignée (III/3)32 V
Tension de tenue aux chocs assignée (III/3)1,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/3)0,8 mm
valeur minimale de la ligne de fuite (III/3)1,3 mm
Tension d'isolement assignée (III/2)160 V
Tension de choc assignée (III/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/2)1,5 mm
valeur minimale de la ligne de fuite (III/2)1,6 mm
Tension d'isolement assignée (II/2)160 V
Tension de tenue aux chocs assignée (II/2)1,5 kV
valeur minimale de la distance dans l'air - champ non homogène (II/2)0,5 mm
valeur minimale de la ligne de fuite (II/2)1,6 mm
Conditions environnementales et de durée de vie
Essai de résistance aux vibrations
Spécification de contrôleDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Fréquence10 - 150 - 10 Hz
Vitesse de balayage1 octave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Accélération5g (60,1 Hz ... 150 Hz)
Durée de contrôle par axe2,5 h
Sens du contrôleAxes X, Y et Z
Essai de durée de vie
Spécification de contrôleDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tension de tenue aux chocs au niveau de la mer2,95 kV
Résistance de passage R12 mΩ
Résistance de passage R22,2 mΩ
Nombre de cycles d'enfichage25
Contrôle climatique
Spécification de contrôleDIN EN ISO 6988:1997-03
Sensibilité à la corrosion0,2 dm3SO2sur 300 dm3/40 °C/1 cycle
Sensibilité à la chaleur100 °C/168  h
Tension de tenue aux courants alternatifs1,39 kV
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 100 °C (en fonction de la courbe de derating)
Température ambiante (stockage/transport)-40 °C ... 70 °C
Humidité rel. de l'air (stockage/transport)30 % ... 70 %
Température ambiante (montage)-5 °C ... 100 °C
Indications sur l'emballage
Dessin cotéckrmjeflhr.jpg
Type de conditionnementSangle en largeur de 44 mm
Largeur de ruban [W]44 mm
Dimension extérieure de bobine [W2]50,4 mm
Diamètre de bobine [A]330 mm
Type de reconditionnementDry bag
