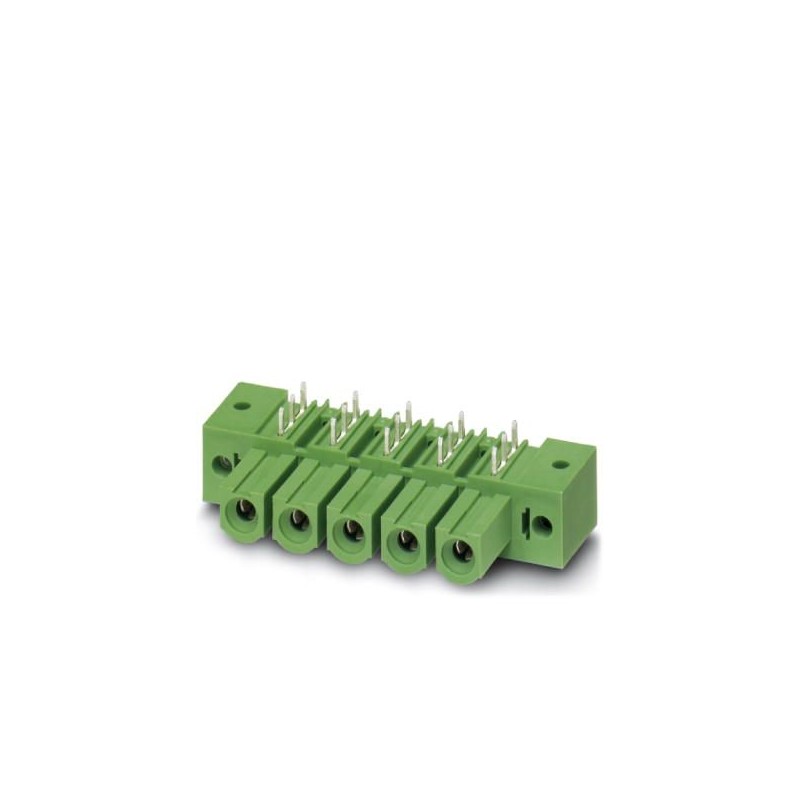

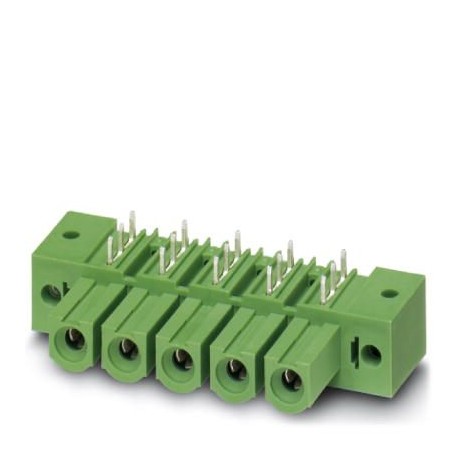

IPC 16/ 9-GFU-10,16 1970003 PHOENIX CONTACT Embase traversante
IPC 16/ 9-GFU-10,16
1970003
PHOENIX_CONTACT
50
Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 16 mm², couleur : vert, courant nominal : 76 A, tension nominale (III/2) : 1000 V, surface de contact : argent, type de contact : femelle, nombre de potentiels : 9, nombre de rangées : 1, nombre de pôles : 9, nombre de connexions : 9, famille d’articles : IPC 16/.. -GFU, pas : 10,16 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 4 mm, nombre de broches de soudure par potentiel : 3, système enfichable : COMBICON PC 16, orientation de la face enfichable : inversée, verrouillage : serrure à vis, type de fixation : serrage à l’air (filetage), type d’emballage : emballage en boîte, sens de connexion parallèle à la carte de circuit imprimé ; Pièce enfichable tournée à 180° par rapport à l’arbre de la douille.
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1970003 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 571 (C-1-2013) |
| GTIN | 4017918948757 |
| Poids par pièce (hors emballage) | 0,033 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 32,1 mm |
|---|---|
| Largeur | 109,2 mm |
| Pas | 10,16 mm |
| Cote a | 81,28 mm |
| Largeur [ w ] | 109,2 mm |
| Hauteur [ h ] | 17,6 mm |
| Hauteur de montage | 13,6 mm |
| Longueur du picot | 4 mm |
| Dimensions des picots | 0,8 x 1,2 mm |
| Ecartement des picots | 10,16 mm |
| Longueur | 32,1 mm |
Généralités
| Famille d'articles | IPC 16/..-GFU |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Intensité nominale IN | 76 A |
| Courant de charge maximal | 76 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | vert |
| Nombre de pôles | 9 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 9 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 10.16 mm |
| Dimension des raccordements (EF006827) | 10.16 mm |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Argent |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.7 mm |
| Longueur de la broche (EF006825) | 4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1970003-IPC 16/ 9-GFU-10,16 | 147 Kbytes |
|
