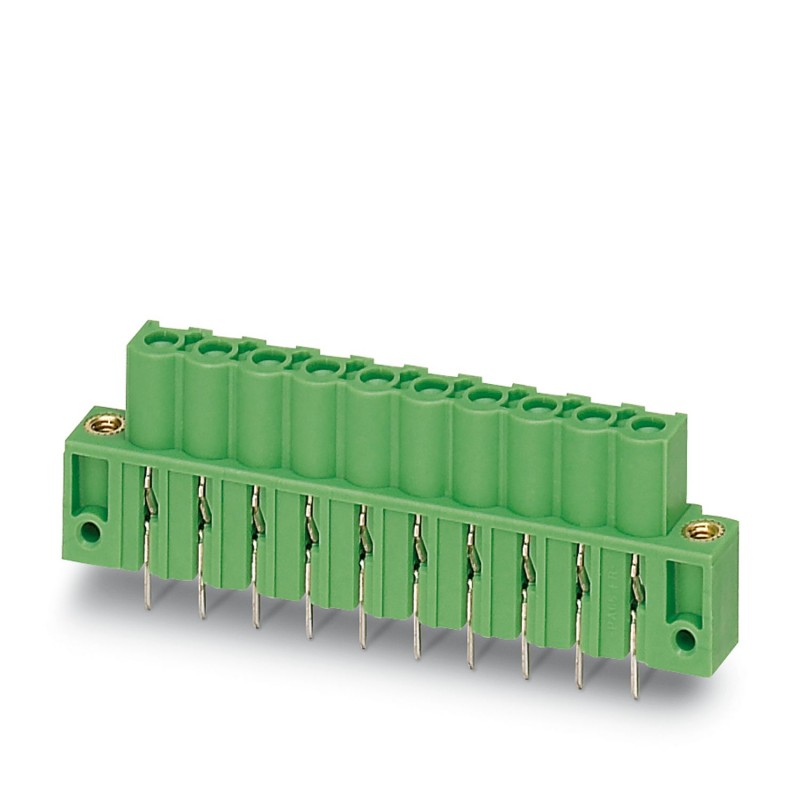

ICV 2,5/ 6-GF-5,08 EX 1810489 PHOENIX CONTACT Embase traversante
ICV 2,5/ 6-GF-5,08 EX
1810489
PHOENIX_CONTACT
50
Embase traversante
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, surface de contact : étain, type de contact : femelle, nombre de potentiels : 6, nombre de rangées : 1, nombre de pôles : 6, nombre de connexions : 6, famille d’articles : ICV 2,5/.. -GF-EX, pas : 5,08 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,6 mm, nombre de broches de soudure par potentiel : 2, système d’enfichage : COMBICON MSTB 2.5 EX, orientation de la face enfichable : standard, verrouillage : verrouillage, type de fixation : serrage à l’air (filetage), type d’emballage : en boîte
Embase de circuit imprimé, section nominale: 2,5 mm2, coloris: vert, intensité nominale: 12 A, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de potentiels: 6, nombre de rangées: 1, nombre de pôles: 6, nombre de connexions: 6, gamme d'articles: ICV 2,5/..-GF-EX, pas: 5,08 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,6 mm, nombre de picots par potentiel: 2, système débrochable: COMBICON MSTB 2,5 EX, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage à vis, type de fixation: Bride filetée, type de conditionnement: emballé dans un carton
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Embase de circuit imprimé |
| Gamme de produits | ICV 2,5/..-GF-EX |
| Ligne de produits | COMBICON Connectors M |
| Type | Inversé |
| Nombre de pôles | 6 |
| Pas | 5,08 mm |
| Nombre de connexions | 6 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 6 |
| Bride de fixation | Bride filetée |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 2 |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Intensité nominale IN | 12 A |
| Tension nominale UN | 176 V |
| Courant de référence / section du conducteur | 12 A/2,5 mm² |
| Homologation Ex | |
| Repérage | 0344 II 2GD / Ex eb IIC Gb |
| Certificat CE d'essai de type | KEMA 10ATEX0196 U |
| Certificat CEIEx | IECEx KEM 10.0093U |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Bride | |
| Couple de serrage | 0,3 Nm |
| Fixation sur le circuit imprimé | |
| Couple de serrage | 0,3 Nm |
| Vis | Vis à tôle ISO 1481-ST 2,2x6,5 C ou ISO 7049-ST 2,2x6,5 C |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Dessin coté |  |
| Pas | 5,08 mm |
| Largeur [w] | 40,6 mm |
| Hauteur [h] | 22,6 mm |
| Longueur [l] | 10,2 mm |
| Hauteur de montage | 19 mm |
| Longueur du picot de soudage [P] | 3,6 mm |
| Dimensions des picots | 0,47 x 1,15 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 5,08 mm |
| Diamètre de perçage | 1,4 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
