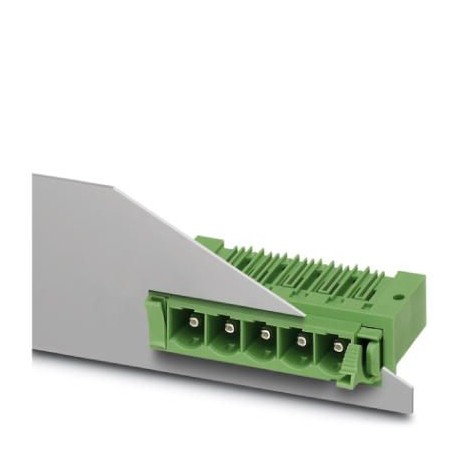

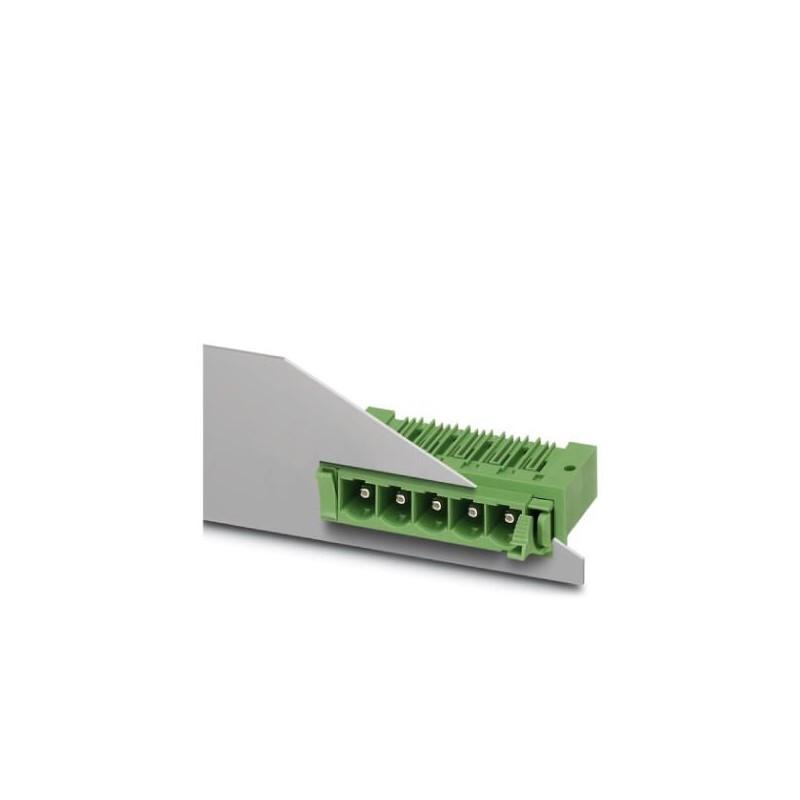

DFK-PC 6-16/ 3-G-10,16 1701469 PHOENIX CONTACT Embase traversante Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DFK-PC 6-16/ 3-G-10,16 1701469 PHOENIX CONTACT Embase traversante

DFK-PC 6-16/ 3-G-10,16

1701469

PHOENIX_CONTACT

10

Embase traversante

Boîtier mural, section nominale : 16 mm², couleur : vert, courant nominal : 76 A, tension nominale (III/2) : 1000 V, surface de contact : argentée, type de contact : mâle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : DFK-PC 6-16/.. -G, pas : 10,16 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 4,1 mm, nombre de broches de soudure par potentiel : 3, système d’enfichage : COMBICON PC 16, orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte

Plus de détails


Connecteurs > Connecteur de circuit imprimé

Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande1701469
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 574 (C-1-2013)
GTIN4046356030533
Poids par pièce (hors emballage)0,018 KGM
Numéro du tarif douanier85366990
Pays d'originePL (Pologne)

Dimensions

Longueur [ l ]46,4 mm
Largeur49,92 mm
Pas10,16 mm
Cote a20,32 mm
Largeur [ w ]49,92 mm
Hauteur [ h ]23,1 mm
Hauteur de montage19 mm
Longueur du picot4,1 mm
Dimensions des picots1,2 x 1 mm
Ecartement des picots10,16 mm
Longueur46,4 mm

Généralités

Famille d'articlesDFK-PC 6-16/..-G
Groupe d'isolantI
Tension de choc assignée (III/3)8 kV
Tension de choc assignée (III/2)8 kV
Tension de choc assignée (II/2)6 kV
Tension de référence (III/3)1000 V
Tension assignée (III/2)1000 V
Tension assignée (II/2)1000 V
Connexion selon la normeEN-VDE
Intensité nominale IN76 A
Courant de charge maximal76 A
Matériau isolantPA
Classe d'inflammabilité selon UL 94V0
Colorisvert
Nombre de pôles3

Normes et spécifications

Connexion selon la normeEN-VDE
CUL
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf 15 Mbytes
PHOENIX CONTACT-1701469-DFK-PC 6-16/ 3-G-10,16 178 Kbytes PHOENIX CONTACT-1701469-DFK-PC 6-16/ 3-G-10,16
