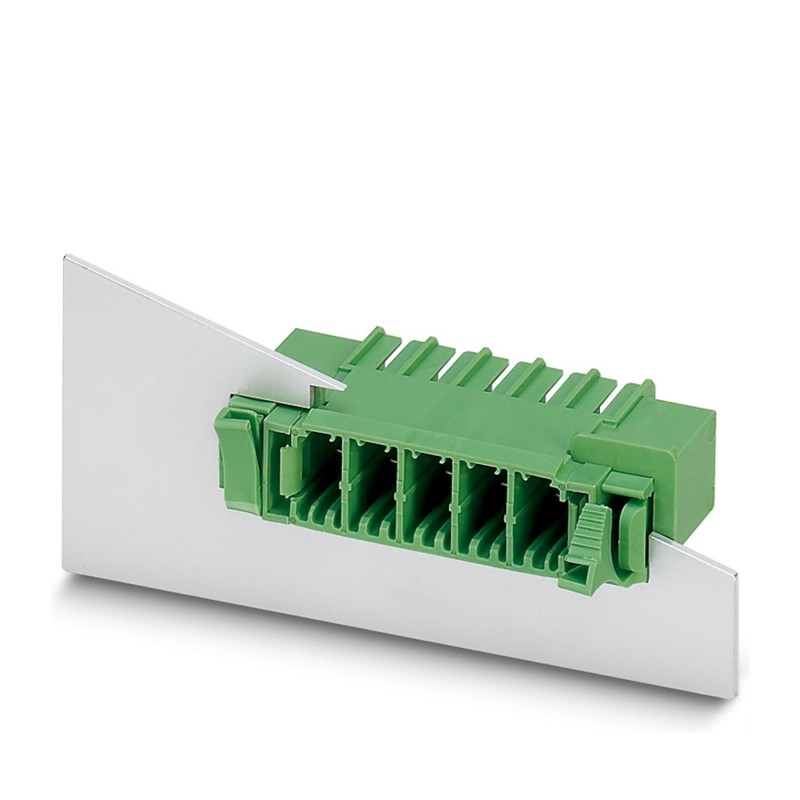

DFK-PC 5/ 3-G-7,62 1727595 PHOENIX CONTACT Connecteur pour C.I.
DFK-PC 5/ 3-G-7,62
1727595
PHOENIX_CONTACT
10
Connecteur pour C.I.
Boîtier mural, section nominale : 6 mm², couleur : vert, courant nominal : 41 A, tension nominale (III/2) : 630 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : DFK-PC 5/.. -G, pas : 7,62 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 4,9 mm, nombre de broches de soudure par potentiel : 3, système enfichable : COMBICON PC 5, orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Collecteur d’alimentation, section transversale nominale : 6 mm2, couleur : verte, courant nominal : 41 A, tension nominale (III/2) : 630 V, surface de contact : Sn, type de connexion de contact : broche, nombre de potentiels : 3, nombre de rangées : 1, nombre de positions : 3, nombre de connexions : 3, gamme de produits : DFK-PC 5/.. -G, pas : 7,62 mm, montage : soudure à ondes, disposition des broches : Broche linéaire, broche de soudure [P] : 4,9 mm, nombre de broches de soudure par potentiel : 3, système de prise : COMBICON PC 5, Alignement du motif des connecteurs : Standard, verrouillage : sans, montage : sans, type d’emballage : emballé en carton
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1727595 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 544 (C-1-2013) |
| GTIN | 4046356134620 |
| Poids par pièce (hors emballage) | 0,009 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 41,65 mm |
|---|---|
| Largeur | 48,36 mm |
| Pas | 7,62 mm |
| Cote a | 15,24 mm |
| Largeur [ w ] | 48,36 mm |
| Hauteur [ h ] | 21,1 mm |
| Hauteur de montage | 19,54 mm |
| Longueur du picot | 4,9 mm |
| Dimensions des picots | 1 x 0,8 mm |
| Ecartement des picots | 7,62 mm |
| Longueur | 41,65 mm |
Généralités
| Famille d'articles | DFK-PC 5/..-G |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 500 V |
| Tension assignée (III/2) | 630 V |
| Tension assignée (II/2) | 800 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 41 A |
| Courant de charge maximal | 41 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | vert |
| Nombre de pôles | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 3 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Courant assigné In (EF008250) | 41 A |
| Tension assignée (EF000228) | 630 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 4.9 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1727595-DFK-PC 5/ 3-G-7,62 | 159 Kbytes |
|
