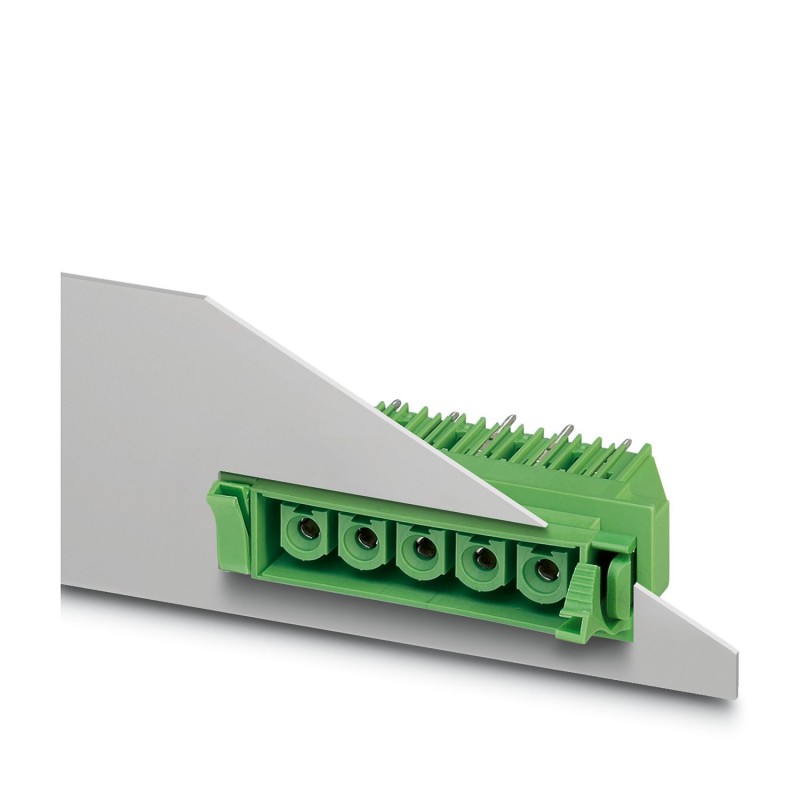

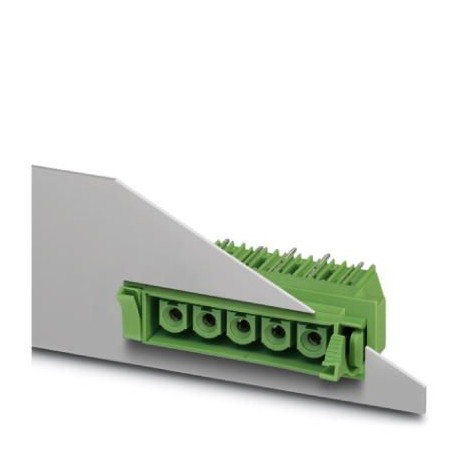

DFK-IPCV 16/ 9-G-10,16 1703124 PHOENIX CONTACT Embase traversante
DFK-IPCV 16/ 9-G-10,16
1703124
PHOENIX_CONTACT
10
Embase traversante
Boîtier mural, section nominale : 16 mm², couleur : vert, courant nominal : 76 A, tension nominale (III/2) : 1000 V, surface de contact : argentée, type de contact : femelle, nombre de potentiels : 9, nombre de rangées : 1, nombre de pôles : 9, nombre de connexions : 9, famille d’articles : DFK-IPCV 16/.. -G, pas : 10,16 mm, montage : soudure à la vague, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 4,1 mm, nombre de broches de soudure par potentiel : 3, système d’enfichage : COMBICON PC 16, orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Embase traversante, section nominale: 16 mm2, coloris: vert, intensité nominale: 76 A, tension de référence (III/2): 1000 V, surface des contacts: Ag, type de contact: Connecteur femelle, nombre de potentiels: 9, nombre de rangées: 1, nombre de pôles: 9, nombre de connexions: 9, gamme d'articles: DFK-IPCV 16/..-G, pas: 10,16 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 4,1 mm, nombre de picots par potentiel: 3, système débrochable: COMBICON PC 16, Orientation du modèle d'enfichage: Standard, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Embase traversante |
| Gamme de produits | DFK-IPCV 16/..-G |
| Ligne de produits | COMBICON Connectors XL |
| Type | Embase traversante |
| Nombre de pôles | 9 |
| Pas | 10,16 mm |
| Nombre de connexions | 9 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 9 |
| Bride de fixation | sans |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 3 |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Intensité nominale IN | 76 A |
| Tension nominale UN | 1000 V |
| Tension de référence (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | completely silver-plated |
| Surface métallique zone de contact (couche supérieure) | Argent (4 - 8 µm Ag) |
| Surface métallique zone de soudage (couche supérieure) | Argent (4 - 8 µm Ag) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Dessin coté |  |
| Pas | 10,16 mm |
| Largeur [w] | 115,56 mm |
| Hauteur [h] | 51,05 mm |
| Longueur [l] | 22 mm |
| Hauteur de montage | 46,95 mm |
| Longueur du picot de soudage [P] | 4,1 mm |
| Dimensions des picots | 0,8 x 1,2 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 10,16 mm |
| Diamètre de perçage | 1,7 mm |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 12,5 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 9 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 10.16 mm |
| Dimension des raccordements (EF006827) | 10.16 mm |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Argent |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.7 mm |
| Longueur de la broche (EF006825) | 4.1 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1703124-DFK-IPCV 16/ 9-G-10,16 | 163 Kbytes |
|
