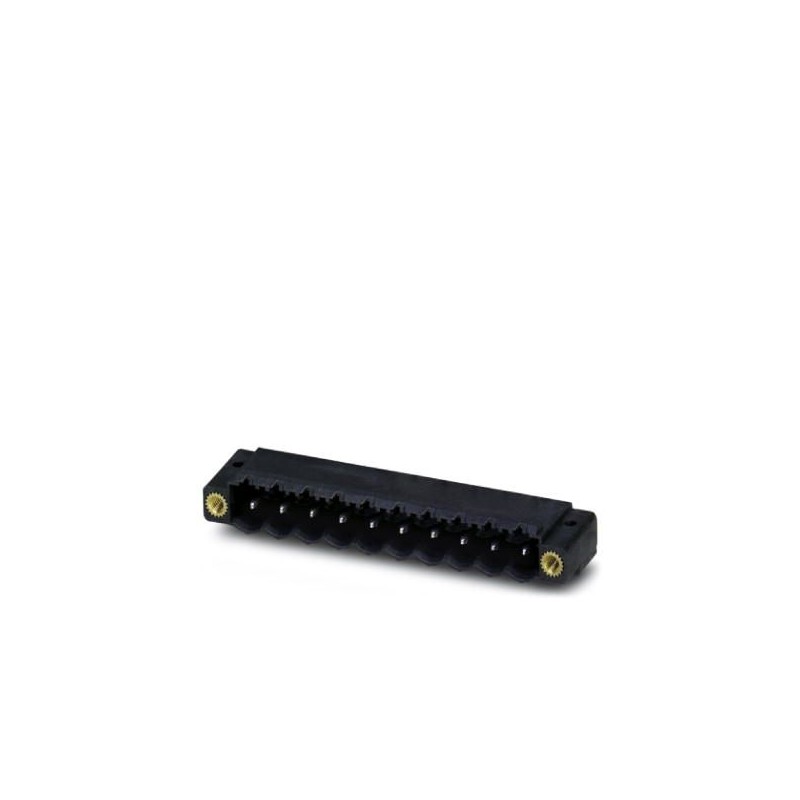

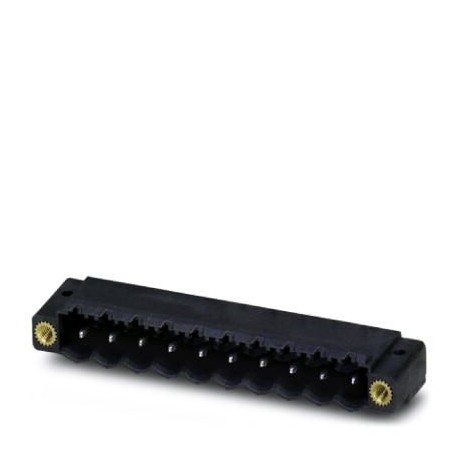

CC 2,5/ 2-GF-5,08 P26THRR32 1954809 PHOENIX CONTACT Connecteur pour C.I.
CC 2,5/ 2-GF-5,08 P26THRR32
1954809
PHOENIX_CONTACT
330
Article à la demande, sans remboursement.
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : noir, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : DC 2.5/.. -GF, pas : 5,08 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2,6 mm, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON MSTB 2,5, orientation de la face enfichable : standard, serrure : verrou à vis, type de fixation : Serrage à l’air (filetage), type d’emballage : sangle de 32 mm de large, Vous trouverez de plus amples informations pour l’utilisateur et des recommandations de conception pour la technologie de refusion traversante sur : Téléchargements
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1954809 |
|---|---|
| Unité de conditionnement | 330 pcs |
| Quantité minimum de commande | 330 pcs |
| Page catalogue | Page 303 (C-1-2013) |
| GTIN | 4017918925628 |
| Poids par pièce (hors emballage) | 0,003 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 12 mm |
|---|---|
| Largeur | 20,32 mm |
| Pas | 5,08 mm |
| Cote a | 5,08 mm |
| Largeur [ w ] | 20,32 mm |
| Hauteur [ h ] | 11,2 mm |
| Hauteur de montage | 8,6 mm |
| Longueur du picot | 2,6 mm |
| Dimensions des picots | 1 x 1 mm |
| Longueur | 12 mm |
Généralités
| Famille d'articles | CC 2,5/..-GF |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Courant de charge maximal | 12 A (par pôle) |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 2 |
Remarques générales
| Type de remarque | Informations sur les procédés de soudage |
|---|---|
| Remarque | Traitement dans les processus de refusion d'après CEI 60068-2-58 ou DIN EN 61760-1 (versions actuelles) Moisture Sensitive Level (MSL) = 1 selon IPC/JEDEC J-STD-020-C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.6 mm |
| Longueur de la broche (EF006825) | 2.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1954809-CC 2,5/ 2-GF-5,08 P26THRR32 | 178 Kbytes |
|
