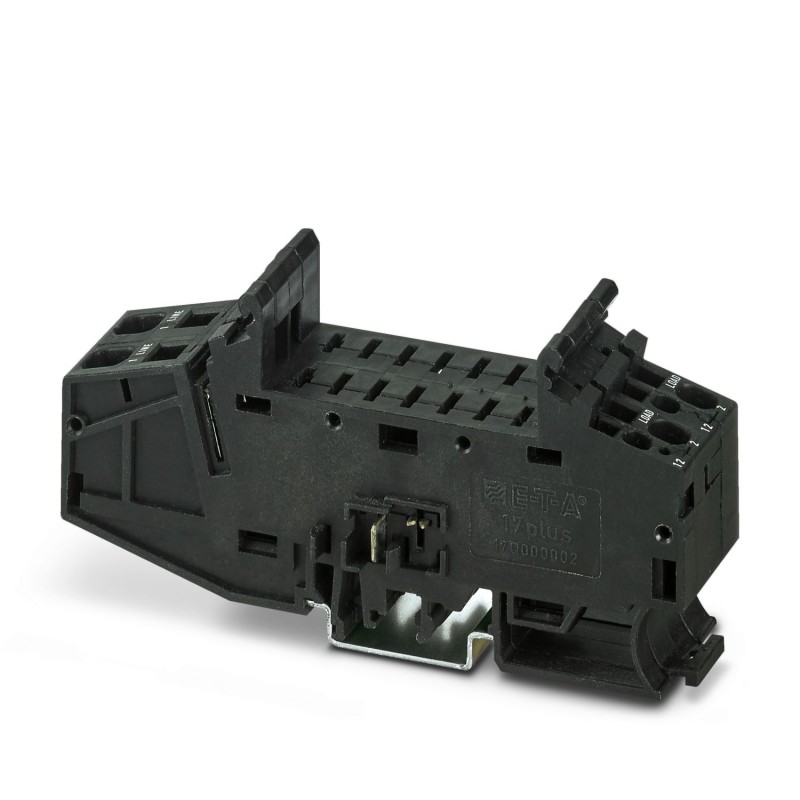

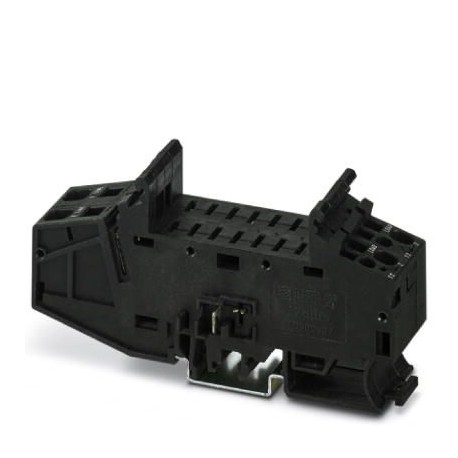

TMCP SOCKET M 0916589 PHOENIX CONTACT Embase en saillie
TMCP SOCKET M
0916589
PHOENIX_CONTACT
10
Embase en saillie
Prise 2 pôles alignable pour la réception de deux interrupteurs de protection monopolaires, respectivement
Embase juxtaposable, 2 pôles, peut recevoir deux disjoncteurs unipolaires
Appareils de protection des installations, des équipements et des personnes > Accessoires pour fusibles / porte-fusibles
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Élément de base |
| Type | Embase en saillie |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Type de fusible | Disjoncteur |
| Tension de tenue aux chocs assignée | 2,5 kV |
| Puissance dissipée maximale en condition nominale | 0 VA |
| Généralités | |
| Tension de service | 433 V (AC) |
| Intensité nominale IN | 50 A (Entrée LINE) |
| 25 A (Sortie LOAD) | |
| Tension de référence | 433 V (AC) |
| 65 V (DC) | |
| Tension assignée d'isolement Ui | 1500 V |
| Courant de référence IN | 50 A |
| Tension de tenue aux chocs assignée | 2,5 kV |
| Type d'actionnement | Contact NF et contact NO |
| Contact auxiliaire | |
| Dénomination connexion | Entrée |
| Tension de service maximale UmaxDC | 65 V |
| Tension de service maximale UmaxAC | 250 V (AC) |
| Courant de service maximal Imax | 10 A (Entrée) |
| Contact auxiliaire | |
| Dénomination connexion | Sortie |
| Tension de service maximale UmaxDC | 65 V (DC) |
| Tension de service maximale UmaxAC | 250 V (AC) |
| Courant de service maximal Imax | 1 A |
| Reset | |
| Tension d'entrée | 24 V (Front descendant) |
| Type de raccordement | Raccordement à ressort |
| Entrée | |
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 15 mm |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Sortie | |
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 12 mm |
| Section de conducteur souple min. | 0,25 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section de conducteur rigide min. | 0,25 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Niveau signal | |
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 10 mm |
| Section de conducteur souple min. | 0,25 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,25 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Niveau signal | |
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 10 mm |
| Section de conducteur souple min. | 0,25 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur rigide min. | 0,25 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Largeur | 25 mm |
| Hauteur | 115 mm |
| Hauteur NS 35/15 | 118 mm |
| Hauteur NS 35/7,5 | 110,5 mm |
| Profondeur | 110,5 mm |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant | PA-F |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Type de montage | Profilé : 35 mm |
