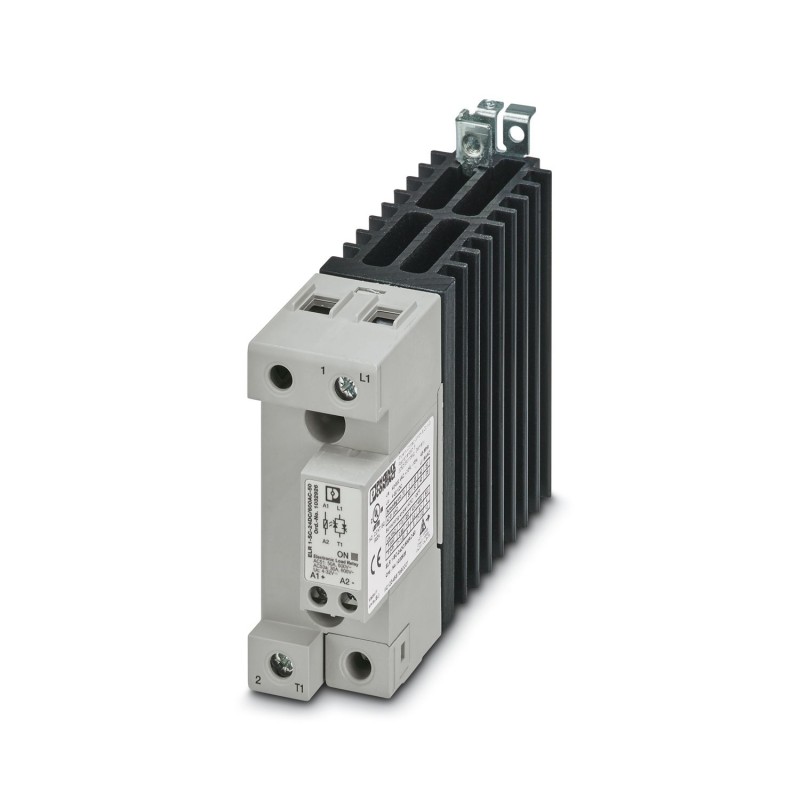

ELR 1-SC-24DC/600AC-50 1032926 PHOENIX CONTACT Single-phase solid-state contactor, input voltage: 24 V DC, o..
ELR 1-SC-24DC/600AC-50
1032926
PHOENIX_CONTACT
Single-phase solid-state contactor, input voltage: 24 V DC, output current: 50 A, zero voltage switch
Contacteur monophasé à semi-conducteurs, tension d’entrée : 24 V DC, courant de sortie : 50 A, interrupteur de tension zéro
Protection à semi-conducteurs monophasée, tension d'entrée : 24 V DC, intensité de sortie : 50 A, électro-aimant à minimum de tension
Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Contacteur à semi-conducteurs |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Nombre de phases | 1 |
| Puissance dissipée maximale en condition nominale | 58 W |
| Type de réseau | monophasé |
| Commande | |
| Dénomination entrée | Entrée de commande |
| Tension de commande assignée UC | 24 V DC |
| Plage de tension de commande | 4 V DC ... 32 V DC |
| Courant de commande assigné IC | env. 12 mA |
| Seuil d'enclenchement | ≤ 1 V DC (Signal « 0 ») |
| ≥ 4 V DC (Signal « 1 ») | |
| Témoin de présence de la tension de service | LED verte |
| Fréquence de transmission | 25 Hz |
| Sortie de charge | |
| Plage de tension de service | 42 V AC ... 660 V AC |
| Courant de service assigné pour AC-51 | 50 A |
| Courant de service assigné pour AC-53a | 30 A (TA= 25 °C) |
| 16 A (TA= 40 °C) | |
| Tension inverse de blocage | 1200 V |
| Fréquence du réseau | 45 Hz |
| 65 Hz | |
| Plage de courant de charge | 500 mA ... 50 A (voir derating) |
| Courant de fuite | < 3 mA (à l'état arrêté) |
| Tension résiduelle | < 1 V |
| Courant de choc | 1900 A (t = 10 ms) |
| Intégrale de charge limite | 18000 A2s |
| Circuit de protection | Varistance |
| Angle de phase cos phi min. | 0,5 |
| Circuit de commande | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| Section conduct. AWG | 18 ... 12 |
| Circuit de puissance | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 11 mm |
| Filetage vis | M4 |
| Section de conducteur rigide | 2,5 mm² ... 25 mm² |
| Section de conducteur souple | 2,5 mm² ... 16 mm² |
| Section conduct. AWG | 14 ... 6 |
| Raccordement du conducteur de protection | |
| Type de raccordement | Cosse à œillet |
| Filetage vis | M5 |
| Couple de serrage | 1,5 Nm |
| Témoin de présence de la tension de service | LED verte |
| Largeur | 35 mm |
| Hauteur | 110 mm |
| Profondeur | 141 mm |
| Couleur | gris (RAL 7042) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Normes / Spécifications | |
| Normes/Prescriptions | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable à intervalles ≥ 22,5 mm |
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'actionnement (EF008242) | CC |
| Nombre de contacts ouverture en tant que contacts principaux (EF001375) | 0 |
| Nombre de contacts à fermeture en tant que contacts principaux (EF001374) | 0 |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Courant de fonctionnement nominal CA-1, 400 V (EF001393) | 50 A |
| Courant de fonctionnement nominal CA-3, 400 V (EF001392) | 30 A |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Adapté à un montage sur rail (EF001126) | Oui |
