MVSTBW 2,5/ 4-STF-5,08 EX 1809801 PHOENIX CONTACT Connecteur pour C.I.
MVSTBW 2,5/ 4-STF-5,08 EX
1809801
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.

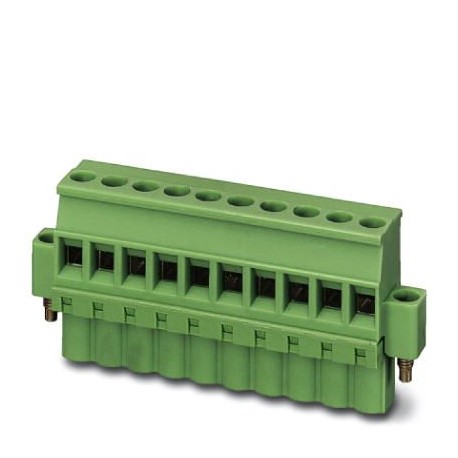

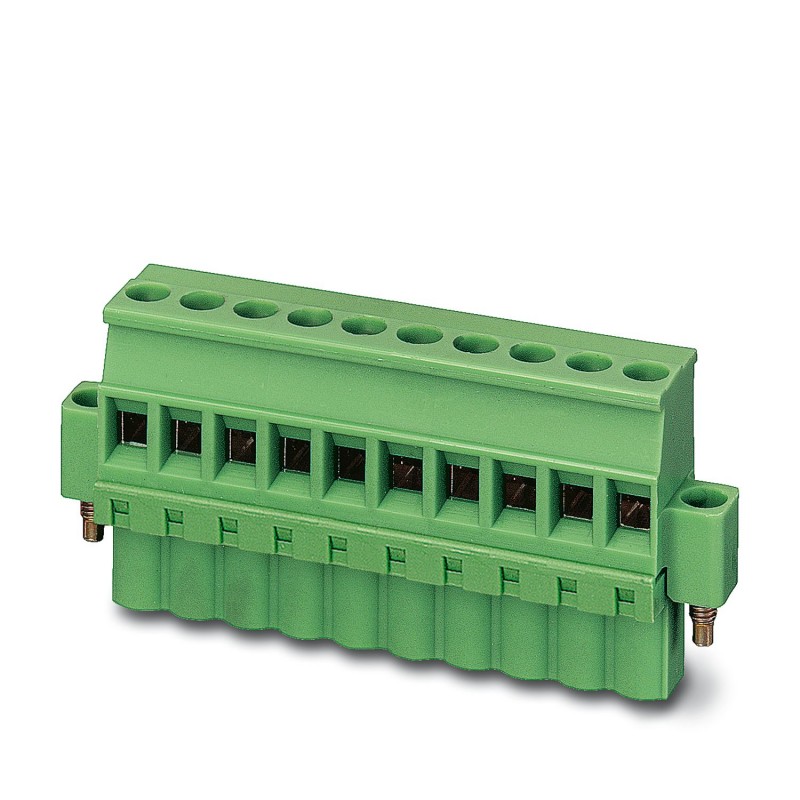

Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, surface de contact : étain, type de contact : femelle, nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles : 4, nombre de connexions : 4, famille d’articles : MVSTBW 2,5/.. -STF-EX, pas : 5,08 mm, type de raccordement : Raccord à vis avec capsule de traction, forme de serrage de la vis : L Rainure longitudinale, sens de raccordement du conducteur/carte de circuit imprimé : -90 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON MSTB 2.5 EX, verrouillage : Verrouillage à vis, type de fixation : Serrage à l’air (vis), type d’emballage : Emballage en boîte
Connecteur de plaque conductrice, section nominale: 2,5 mm2, coloris: vert, intensité nominale: 12 A, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de potentiels: 4, nombre de rangées: 1, nombre de pôles: 4, nombre de connexions: 4, gamme d'articles: MVSTBW 2,5/..-STF-EX, pas: 5,08 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: -90 °, clip de verrouillage: - Clip de verrouillage, système débrochable: COMBICON MSTB 2,5 EX, verrouillage: Verrouillage à vis, type de fixation: Bride à vis, type de conditionnement: emballé dans un carton
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur de plaque conductrice |
| Gamme de produits | MVSTBW 2,5/..-STF-EX |
| Ligne de produits | COMBICON Connectors M |
| Type | Standard |
| Nombre de pôles | 4 |
| Pas | 5,08 mm |
| Nombre de connexions | 4 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 4 |
| Bride de fixation | Bride à vis |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Intensité nominale IN | 12 A |
| Tension nominale UN | 176 V |
| Courant de référence / section du conducteur | 12 A/2,5 mm² |
| Homologation Ex | |
| Repérage | 0344 II 2GD / Ex eb IIC Gb |
| Certificat CE d'essai de type | KEMA 10ATEX0196 U |
| Certificat CEIEx | IECEx KEM 10.0093U |
| Technologie de raccordement | |
| Type | Standard |
| Système de connecteurs | COMBICON MSTB 2,5 EX |
| Section nominale | 2,5 mm² |
| Type de contact | Connecteur femelle |
| Verrouillage | |
| Mode de verrouillage | Verrouillage à vis |
| Bride de fixation | Bride à vis |
| Couple de serrage | 0,3 Nm |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé avec bague |
| Sens d'enfichage conducteur/circuit imprimé | -90 ° |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| Gabarit a x b / diamètre | 2,8 mm x 2,0 mm / 2,4 mm |
| Longueur à dénuder | 7 mm |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Données relatives aux embouts sans collier isolant | |
| pince à sertir recommandée | 1212034 CRIMPFOX 6 |
| Données relatives aux embouts avec collier isolant | |
| pince à sertir recommandée | 1212034 CRIMPFOX 6 |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Dessin coté |  |
| Pas | 5,08 mm |
| Largeur [w] | 30,48 mm |
| Hauteur [h] | 26 mm |
| Longueur [l] | 12,6 mm |
| Bride | |
| Couple de serrage | 0,3 Nm |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 4 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 12 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -60 °C |
