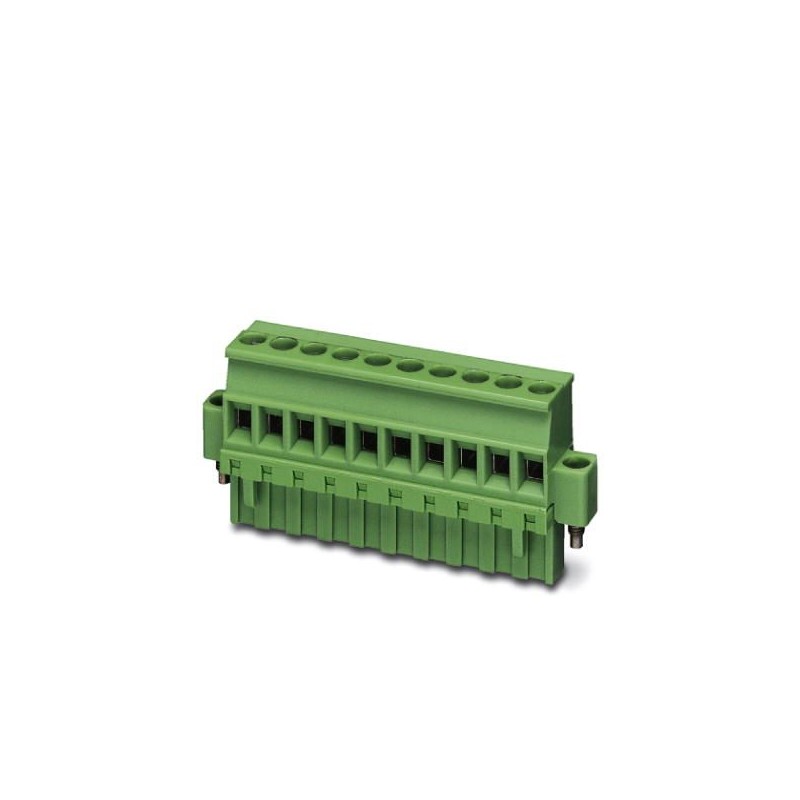

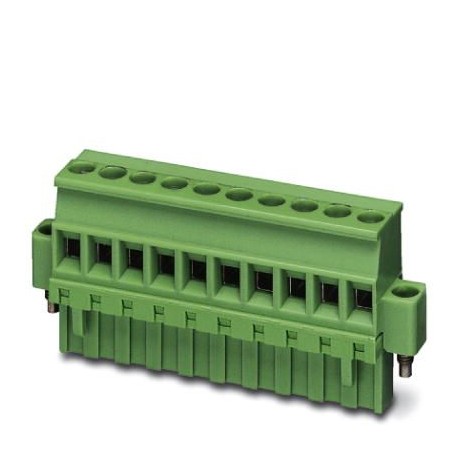

MVSTBR 2,5/ 5-STF-5,08 EX 1809704 PHOENIX CONTACT Connecteur pour C.I.
MVSTBR 2,5/ 5-STF-5,08 EX
1809704
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, surface de contact : étain, type de contact : femelle, nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles : 5, nombre de connexions : 5, famille d’articles : MVSTBR 2.5/.. -STF-EX, pas : 5,08 mm, type de raccordement : Raccord à vis avec capsule de traction, méthode de serrage à vis : L Rainure longitudinale, sens de connexion Pilote/carte de circuit imprimé : 90 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON MSTB 2.5 EX, verrouillage : Verrouillage à vis, type de fixation : Serrage à l’air (vis), type d’emballage : Emballage en boîte
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1809704 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 369 (C-1-2013) |
| GTIN | 4046356705103 |
| Poids par pièce (hors emballage) | 0,012 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Famille d'articles | MVSTBR 2,5/..-STF-EX |
|---|---|
| Nombre de pôles | 5 |
| Type de raccordement | Raccordement vissé avec bague |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A3 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 5 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 12 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -60 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1809704-MVSTBR 2,5/ 5-STF-5,08 EX | 135 Kbytes |
|
