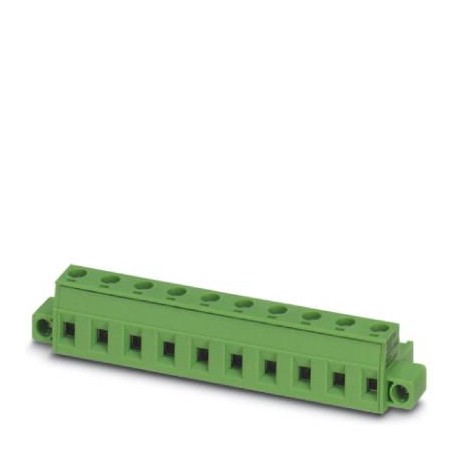

GMSTB 2,5/ 2-STF-7,62 EX 1795776 PHOENIX CONTACT Connecteur pour C.I.
GMSTB 2,5/ 2-STF-7,62 EX
1795776
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.

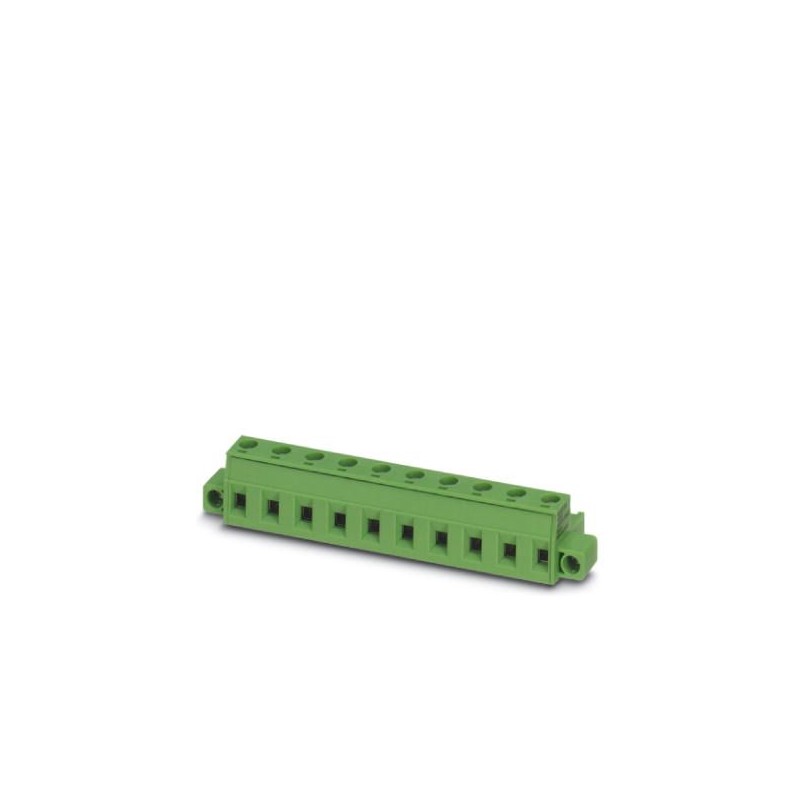

Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, surface de contact : étain, type de contact : femelle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : GMSTB 2,5/.. -STF-EX, pas : 7,62 mm, type de raccordement : Raccord à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, sens de raccordement conducteur/carte de circuit imprimé : 0 °, crochet de serrage : - sans crochet de serrage, système d’enfichage : COMBICON MSTB 2.5 EX, verrouillage : Verrouillage à vis, type de fixation : Serrage à l’air (vis), type d’emballage : Emballage en boîte
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1795776 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 379 (C-1-2013) |
| GTIN | 4046356635646 |
| Poids par pièce (hors emballage) | 0,005 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Connecteur pour C.I. |
|---|---|
| Système débrochable | CLASSIC COMBICON (EX) |
| Type de contact | Connecteur femelle |
| Famille d'articles | GMSTB 2,5/..-STF-EX |
| Pas | 7,62 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement vissé avec bague |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Filetage vis | M3 |
| Verrouillage | Bride à vis |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 12 A |
|---|---|
| Tension d'isolement assignée (III/2) | 352 V |
| Tension de choc assignée (III/2) | 6 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 12 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 2,5 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,25 mm² ... 1 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 1 mm² |
| Gabarit a x b / diamètre | 2,8 mm x 2,4 mm / 2,5 mm |
| Longueur à dénuder | 7 mm |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 18,2 mm |
| Largeur [ w ] | 25,63 mm |
| Hauteur [ h ] | 15 mm |
| Pas | 7,62 mm |
| Hauteur de montage (sans picot) | 15 mm |
| Cote a | 7,62 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | I |
|---|---|
| Tension d'isolement assignée (III/3) | 400 V |
| Tension d'isolement assignée (III/2) | 352 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 12 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -60 °C |
