PHOENIX_CONTACTConnecteurs PCBFRONT-MSTB 2,5/ 2-ST-5,08 1777280 PHOENIX CONTACT Connecteur pour C.I.

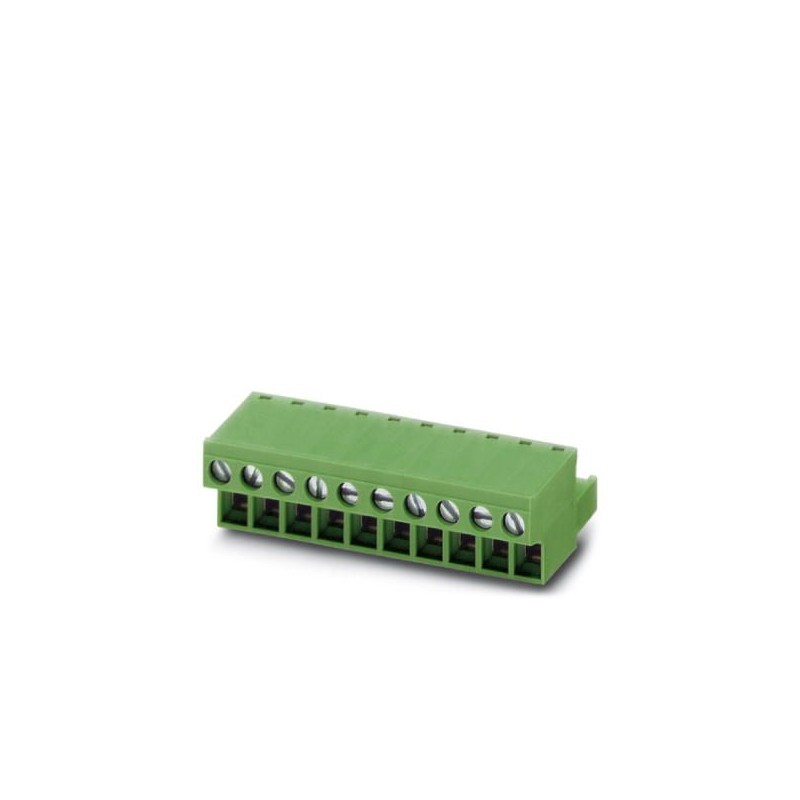

PHOENIX_CONTACT FRONT-MSTB 2,5/ 2-ST-5,08 1777280 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

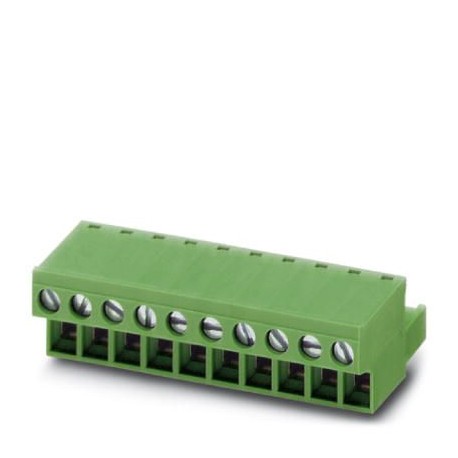

FRONT-MSTB 2,5/ 2-ST-5,08 1777280 PHOENIX CONTACT Connecteur pour C.I.

Référence: FRONT-MSTB 2,5/ 2-ST-5,08

Code: 1777280

Fabricant: PHOENIX_CONTACT

Description:

Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : FRONT-MSTB 2.5/.. -ST, pas : 5,08 mm, type de raccordement : Raccord à vis avant, forme de serrage à vis : L Fente longitudinale, sens de raccordement du conducteur/carte de circuit imprimé : 0 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON MSTB 2.5, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte

Catégories:

  • Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
  • PHOENIX_CONTACT > Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 343,54 €

Prix unitaire: 3,4354 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1777280
Unité de conditionnement100 pcs
Quantité minimum de commande100 pcs
Page cataloguePage 269 (C-1-2013)
GTIN4017918039431
Poids par pièce (hors emballage)0,006 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Propriétés de l'article

Désignation abrégéeConnecteur pour C.I.
Système débrochableCLASSIC COMBICON
Type de contactConnecteur femelle
Famille d'articlesFRONT-MSTB 2,5/..-ST
Pas5,08 mm
Nombre de pôles2
Type de raccordementRaccordement vissé frontal
Forme d'entraînement de la tête de visFente longitudinale (L)
Filetage visM2,5
Verrouillagesans
Nombre d'étages1
Nombre de connexions2
Nombre de potentiels2

Caractéristiques électriques principales

Courant de référence12 A
Tension d'isolement assignée (III/2)320 V
Tension de choc assignée (III/2)4 kV

Capacité de raccordement

Section de conducteur rigide0,34 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section de conducteur AWG / kcmil24 ... 12
Section de conducteur souple avec embout, sans cône d'entrée isolant0,25 mm² ... 2,5 mm²
Section de conducteur souple avec embout et collier isolant0,25 mm² ... 2,5 mm²
2 conducteurs rigides de même section0,2 mm² ... 1 mm²
2 conducteurs souples de même section0,2 mm² ... 1,5 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant0,25 mm² ... 1 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant0,5 mm² ... 1,5 mm²
Longueur à dénuder10 mm
Couple de serrage0,5 Nm ... 0,6 Nm

Indication de matériau - contact

RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceétamé par trempage à chaud
Surface métallique point de connexion (couche supérieure)Etain (4 - 8 µm Sn)
Surface métallique zone de contact (couche supérieure)Etain (4 - 8 µm Sn)

Indication de matériau - boîtier

Matériau isolantPA
Groupe d'isolantI
IRC selon CEI 60112600
Classe d'inflammabilité selon UL 94V0
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12850
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13775
Température des essais de pression à bille selon la norme EN 60695-10-2125 °C

Dimensions du produit

Dessin coté
Longueur [ l ]27,2 mm
Largeur [ w ]10,16 mm
Hauteur [ h ]15 mm
Pas5,08 mm
Hauteur de montage (sans picot)15 mm
Cote a5,08 mm

Indications de conditionnement

Type de conditionnementEmballé dans un carton
Unité d'emballage100
Dénomination unités d'emballageQuantité

Conditions d'environnement

Température ambiante (stockage/transport)-40 °C ... 70 °C
Température ambiante (montage)-5 °C ... 100 °C
Température ambiante (fonctionnement)-40 °C (en fonction de la courbe de derating)

Raccordement et méthode de connexion

Test - Recherche de dommages et de descellementsDIN EN 60999-1 (VDE 0609-1):2000-12
Test réussi

Contrôle de la traction

Contrôle de la tractionDIN EN 60999-1 (VDE 0609-1):2000-12
Test réussi
Section de conducteur / type de conducteur / force de retrait0,34 mm² / rigide / > 15 N
0,2 mm² / souple / > 10 N
2,5 mm² / rigide / > 50 N
2,5 mm² / souple / > 50 N

Essais mécaniques selon les normes

Contrôle visuelTest réussi DIN EN 60512-1-1:2003-01
Contrôle de la coteTest réussi DIN EN 60512-1-2:2003-01
Résistance des inscriptionsTest réussi DIN EN 60068-2-70:1996-07
RésultatTest réussi
Spécification de contrôleDIN EN 60512-13-2:2006-11
Nombre de cycles25
Force d'enfichage par pôle env.8 N
Force de retrait par pôle env.6 N
Polarisation et détrompageTest réussi DIN EN 60512-13-5:2006-11
RésultatTest réussi
Spécification de contrôleDIN EN 60512-15-1:2009-03
Force d'essai par pôle35 N

Distances dans l'air et lignes de fuite

Spécification de contrôleDIN EN 60664-1 (VDE 0110-1):2008-01
Groupe d'isolantI
Tension d'isolement assignée (III/3)250 V
Tension d'isolement assignée (III/2)320 V
Tension d'isolement assignée (II/2)630 V
Tension de choc assignée (III/3)4 kV
Tension de choc assignée (III/2)4 kV
Tension de choc assignée (II/2)4 kV

Contrôles mécaniques (A)

Force d'enfichage par pôle env.8 N
Force de retrait par pôle env.6 N
Caractère unique requis lors de l'enfichage >20 NTest réussi
Porte-contacts utilisé exigence >20 NTest réussi

Contrôles de durée de vie (B)

Spécification de contrôleDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Résistance de passage R11,5 mΩ
Nombre de cycles d'enfichage25
Résistance de passage R21,5 mΩ
Tension de tenue aux chocs au niveau de la mer4,8 kV
Tension de tenue aux courants alternatifs2,21 kV
Résistance d'isolement pôles voisins> 0.2 TΩ

Contrôles climatique (D)

Spécification de contrôleDIN EN ISO 6988:1997-03
Sensibilité au froid-40 °C/2 h
Sensibilité à la chaleur100 °C/168 h
Sensibilité à la corrosion0,2 dm3SO2sur 300 dm3/40 °C/1 cycle
Tension de tenue aux chocs au niveau de la mer4,8 kV
Tension de tenue aux courants alternatifs2,21 kV

Contrôles d'environnement et de durée de vie (E)

Spécification de contrôleDIN EN 61984 (VDE 0627):2009-11
Résultat degré de protection code IPProtection contre les contacts avec les doigts avec doigt d'épreuve IP20

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications
