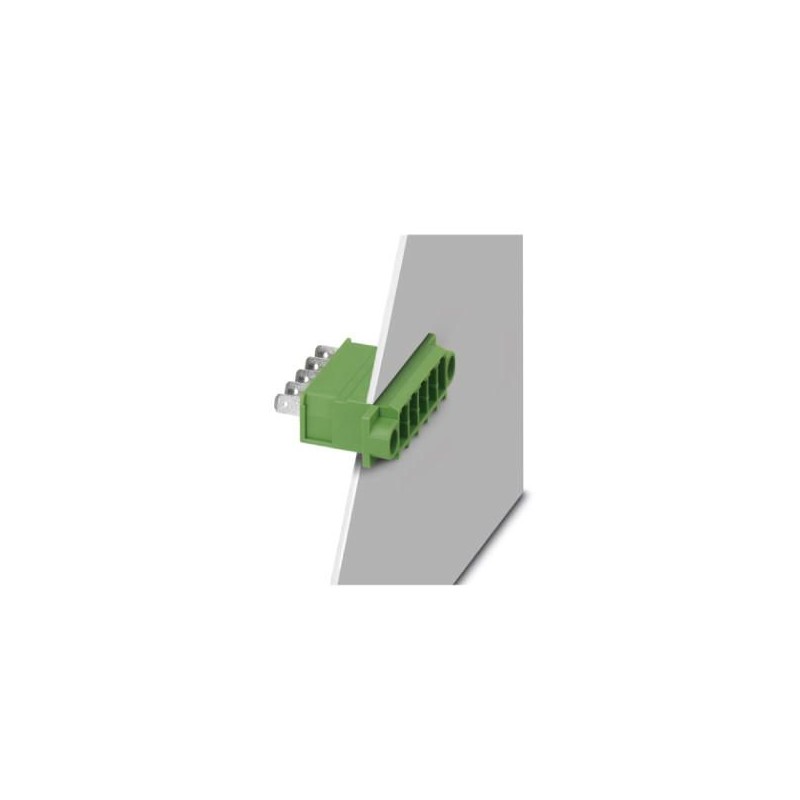

DFK-PC 4/ 6-G-7,62-FS4,8 1861196 PHOENIX CONTACT Embase
DFK-PC 4/ 6-G-7,62-FS4,8
1861196
PHOENIX_CONTACT
50
Embase
Boîtier mural, section nominale : 4 mm², couleur : vert, courant nominal : 15 A, tension nominale (III/2) : 400 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 6, nombre de rangées : 1, nombre de pôles : 6, nombre de connexions : 6, famille d’articles : DFK-PC 4/.. -G -FS4.8, pas : 7,62 mm, type de raccordement : raccord à prise plate, montage : montage direct, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON PC 4, orientation de la face du enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1861196 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 519 (C-1-2013) |
| GTIN | 4017918125714 |
| Poids par pièce (hors emballage) | 0,013 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 37,35 mm |
|---|---|
| Largeur [ w ] | 60,94 mm |
| Hauteur [ h ] | 14,3 mm |
| Pas | 7,62 mm |
| Cote a | 38,1 mm |
| Dimensions connexion plate | 4,8 x 0,8 mm |
Généralités
| Famille d'articles | DFK-PC 4/..-G -FS4,8 |
|---|---|
| Nombre de pôles | 6 |
| Type de raccordement | Connexion à souder/à languettes pour clips |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 400 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 800 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 15 A |
| Section nominale | 4 mm² |
| Courant de charge maximal | 15 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Courant maximal connexion plate | 15 A |
| Dimensions connexion plate | 4,8 x 0,8 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440402eCl@ss 9.027440402
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 6 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 7.62 mm |
| Dimension des raccordements (EF006827) | 7.62 mm |
| Courant assigné In (EF008250) | 15 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1861196-DFK-PC 4/ 6-G-7,62-FS4,8 | 144 Kbytes |
|
