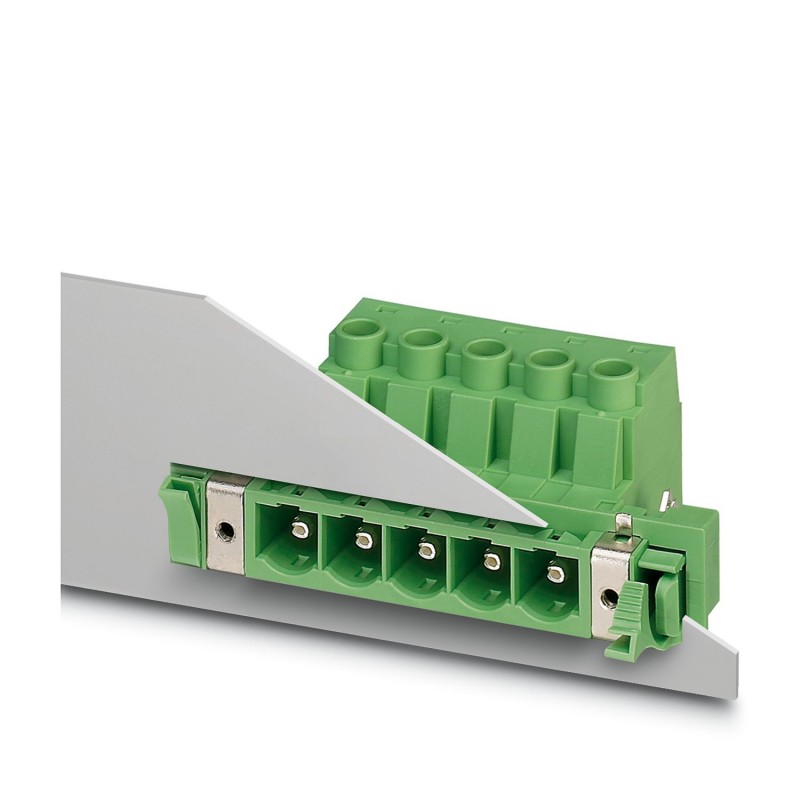

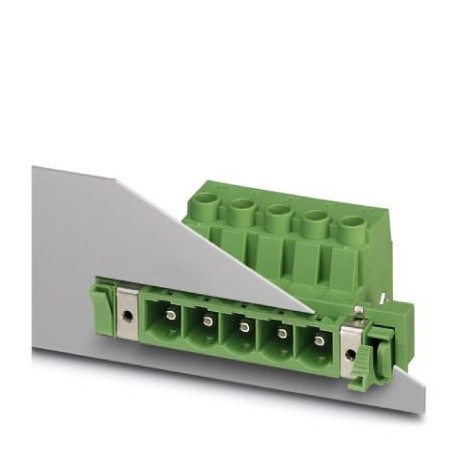

DFK-PC 16/ 4-STF-SH-10,16 1703632 PHOENIX CONTACT Connecteur de traversée
DFK-PC 16/ 4-STF-SH-10,16
1703632
PHOENIX_CONTACT
10
Connecteur de traversée
Borne murale, section nominale : 16 mm², couleur : vert, courant nominal : 76 A, tension nominale (III/2) : 1000 V, surface de contact : argent, type de contact : mâle, nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles : 4, nombre de connexions : 4, famille d’articles : DFK-PC 16/.. -STF-SH, pas : 10,16 mm, type de connexion : Connexion à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, sens de connexion du pilote/carte de circuit imprimé : 0 °, longueur de la goupille [P] : 4,1 mm, système d’enfichage : COMBICON PC 16, Orientation de la face de l’enfichable : Standard, serrure : Serrure à vis, type de fixation : Serrage à l’air (vis), Type d’emballage : Emballage en boîte
Connecteur de traversée, section nominale: 16 mm2, coloris: vert, intensité nominale: 76 A, tension de référence (III/2): 1000 V, surface des contacts: Ag, type de contact: Mâle, nombre de potentiels: 4, nombre de rangées: 1, nombre de pôles: 4, nombre de connexions: 4, gamme d'articles: DFK-PC 16/..-STF-SH, pas: 10,16 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: 0 °, longueur de broche [P]: 4,1 mm, système débrochable: COMBICON PC 16, Propriétés électriques: blindé, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage à vis, type de fixation: Bride à vis, type de conditionnement: emballé dans un carton
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur de traversée |
| Gamme de produits | DFK-PC 16/..-STF-SH |
| Ligne de produits | COMBICON Connectors XL |
| Type | Embase traversante |
| Nombre de pôles | 4 |
| Pas | 10,16 mm |
| Nombre de connexions | 4 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 4 |
| Bride de fixation | Bride à vis |
| Propriété électrique | blindé |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Intensité nominale IN | 76 A |
| Tension nominale UN | 1000 V |
| Tension de référence (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Propriété électrique | blindé |
| Technologie de raccordement | |
| Type | Embase traversante |
| Système de connecteurs | COMBICON PC 16 |
| Section nominale | 16 mm² |
| Type de contact | Mâle |
| Verrouillage | |
| Mode de verrouillage | Verrouillage à vis |
| Bride de fixation | Bride à vis |
| Couple de serrage | 0,3 Nm |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé avec bague |
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
| Section de conducteur rigide | 0,75 mm² ... 16 mm² |
| Section de conducteur souple | 0,75 mm² ... 16 mm² |
| Section conduct. AWG | 18 ... 6 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 16 mm² (Uniquement en association avec CRIMPFOX 16 S) |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 16 mm² (Uniquement en association avec CRIMPFOX 16 S) |
| 2 conducteurs rigides de même section | 0,75 mm² ... 6 mm² |
| 2 conducteurs souples de même section | 0,75 mm² ... 6 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,5 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 6 mm² |
| Gabarit a x b / diamètre | 4,3 mm x 4,0 mm / 5,4 mm |
| Longueur à dénuder | 12 mm |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Couple de serrage | 1,7 Nm ... 1,8 Nm |
| Fixation sur la cloison traversante | |
| Couple de serrage | 0,3 Nm |
| Vis | 1700368 DFK-PC 35 SS |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | plaquage argent galvanique |
| Surface métallique point de connexion (couche supérieure) | Argent (4 - 8 µm Ag) |
| Surface métallique zone de contact (couche supérieure) | Argent (4 - 8 µm Ag) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Dessin coté |  |
| Pas | 10,16 mm |
| Largeur [w] | 76 mm |
| Hauteur [h] | 32,25 mm |
| Longueur [l] | 44,1 mm |
| Hauteur de montage | 30,55 mm |
| Longueur du picot de soudage [P] | 4,1 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,7 mm |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 12,5 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
