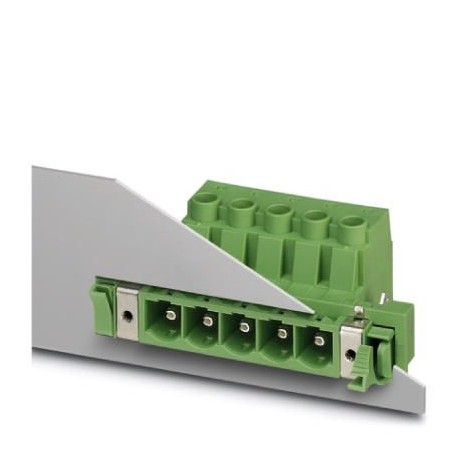

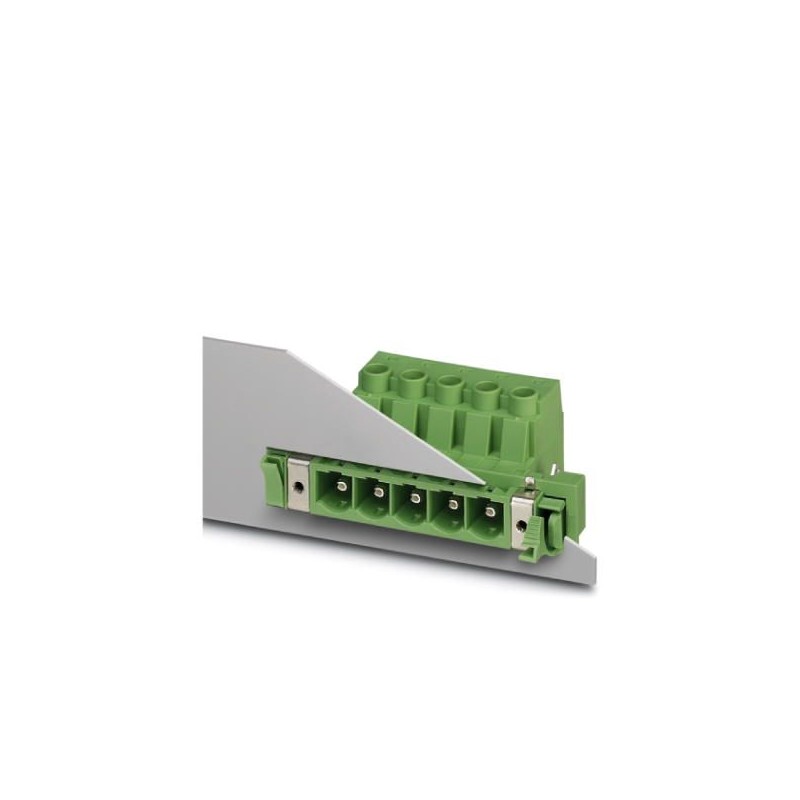

DFK-PC 16/ 2-STF-SH-10,16 1703616 PHOENIX CONTACT Connecteur de traversée
DFK-PC 16/ 2-STF-SH-10,16
1703616
PHOENIX_CONTACT
10
Connecteur de traversée
Bloc de passe-mur, section nominale : 16 mm², couleur : vert, courant nominal : 76 A, tension nominale (III/2) : 1000 V, surface de contact : argentée, type de contact : mâle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : DFK-PC 16/.. -STF-SH, pas : 10,16 mm, type de connexion : Connexion à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, sens de connexion du pilote/carte de circuit imprimé : 0 °, longueur de la goupille [P] : 4,1 mm, système d’enfichage : COMBICON PC 16, Orientation de la face de l’enfichable : Standard, serrure : Serrure à vis, type de fixation : Serrage à l’air (vis), Type d’emballage : Emballage en boîte
Blocs de jonction > Borne traversante
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1703616 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 583 (C-1-2013) |
| GTIN | 4017918994457 |
| Poids par pièce (hors emballage) | 0,028 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Propriétés de l'article
| Désignation abrégée | Connecteur de traversée |
|---|---|
| Système débrochable | POWER COMBICON 16 |
| Type de contact | Connecteur mâle |
| Famille d'articles | DFK-PC 16/..-STF-SH |
| Pas | 10,16 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement vissé avec bague |
| Forme d'entraînement de la tête de vis | Fente longitudinale |
| Filetage vis | M4 |
| Verrouillage | Bride à vis |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 76 A |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,75 mm² ... 16 mm² |
|---|---|
| Section de conducteur souple | 0,75 mm² ... 16 mm² |
| Section de conducteur AWG / kcmil | 18 ... 6 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,5 mm² ... 16 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,5 mm² ... 16 mm² |
| 2 conducteurs rigides de même section | 0,75 mm² ... 6 mm² |
| 2 conducteurs souples de même section | 0,75 mm² ... 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,5 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 6 mm² |
| Longueur à dénuder | 12 mm |
| Couple de serrage | 1,7 Nm ... 1,8 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | plaquage argent galvanique |
| Surface métallique point de connexion (couche supérieure) | Argent (4 - 8 µm Ag) |
| Surface métallique zone de contact (couche supérieure) | Argent (4 - 8 µm Ag) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 44,1 mm |
| Largeur [ w ] | 55,68 mm |
| Hauteur [ h ] | 30,55 mm |
| Pas | 10,16 mm |
| Hauteur de montage (sans picot) | 27,8 mm |
| Longueur de broche [P] | 4,1 mm |
| Cote a | 10,16 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 10 |
| Dénomination unités d'emballage | Quantité |
Distances dans l'air et lignes de fuite
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Groupe d'isolant | I |
| Tension | 1000 V |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 6 kV |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Autre |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 10.16 mm |
| Dimension des raccordements (EF006827) | 10.16 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Argent |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
