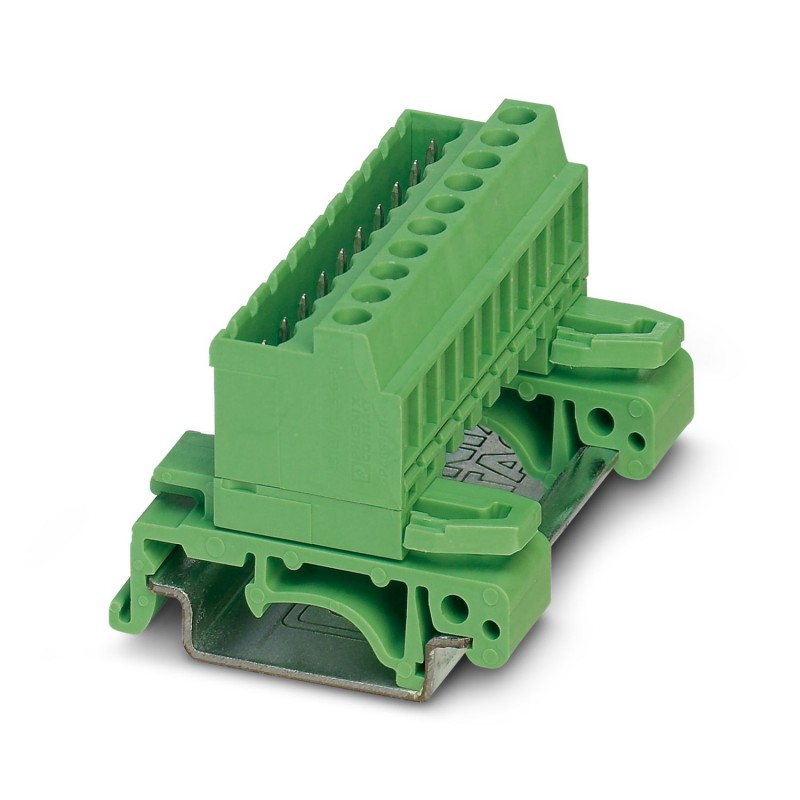

UMSTBVK 2,5/15-G-5,08 1788240 PHOENIX CONTACT Bloc à enficher
UMSTBVK 2,5/15-G-5,08
1788240
PHOENIX_CONTACT
50
Bloc à enficher
Connecteur de rail, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 15, nombre de rangées : 1, nombre de pôles : 15, nombre de connexions : 15, famille d’articles : UMSTBVK 2,5/.. -G, pas : 5,08 mm, type de connexion : Connexion à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, montage : rail, sens de connexion du pilote/carte de circuit imprimé : 0 °, nombre de broches de soudure par potentiel : 1, système d’enfichage : COMBICON MSTB 2.5, serrure : sans, type de fixation : sans, type d’emballage : en boîte
Connecteur sur le profilé, section nominale: 2,5 mm2, coloris: vert, intensité nominale: 12 A, tension de référence (III/2): 320 V, surface des contacts: Sn, type de contact: Mâle, nombre de potentiels: 15, nombre de rangées: 1, nombre de pôles: 15, nombre de connexions: 15, gamme d'articles: UMSTBVK 2,5/..-G, pas: 5,08 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: 0 °, nombre de picots par potentiel: 1, système débrochable: COMBICON MSTB 2,5, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton
Blocs de jonction > Bloc de jonction traversant
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur sur le profilé |
| Gamme de produits | UMSTBVK 2,5/..-G |
| Ligne de produits | COMBICON Connectors M |
| Type | Montage sur profilé |
| Nombre de pôles | 15 |
| Pas | 5,08 mm |
| Nombre de connexions | 15 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 15 |
| Bride de fixation | sans |
| Nombre de picots par potentiel | 1 |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Intensité nominale IN | 12 A |
| Tension nominale UN | 320 V |
| Tension de référence (III/3) | 320 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| Tension assignée (III/2) | 320 V |
| Tension de tenue aux chocs assignée (III/2) | 4 kV |
| Tension de référence (II/2) | 630 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| Technologie de raccordement | |
| Type | Montage sur profilé |
| Système de connecteurs | COMBICON MSTB 2,5 |
| Section nominale | 2,5 mm² |
| Type de contact | Mâle |
| Verrouillage | |
| Mode de verrouillage | sans |
| Bride de fixation | sans |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé avec bague |
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 2,5 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 1 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1,5 mm² |
| Gabarit a x b / diamètre | 2,8 mm x 2,0 mm / 2,4 mm |
| Longueur à dénuder | 7 mm |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Surface métallique zone de contact (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Dessin coté |  |
| Pas | 5,08 mm |
| Largeur [w] | 77,7 mm |
| Hauteur [h] | 34,5 mm |
| Longueur [l] | 42,52 mm |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 320 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 4 mm |
| Tension d'isolement assignée (III/2) | 320 V |
| Tension de choc assignée (III/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Tension d'isolement assignée (II/2) | 630 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Tension assignée (EF000228) | 320 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 77.7 mm |
| Hauteur (EF000040) | 34.5 mm |
| Profondeur (EF000049) | 42.52 mm |
| Couleur (EF000007) | Vert |
